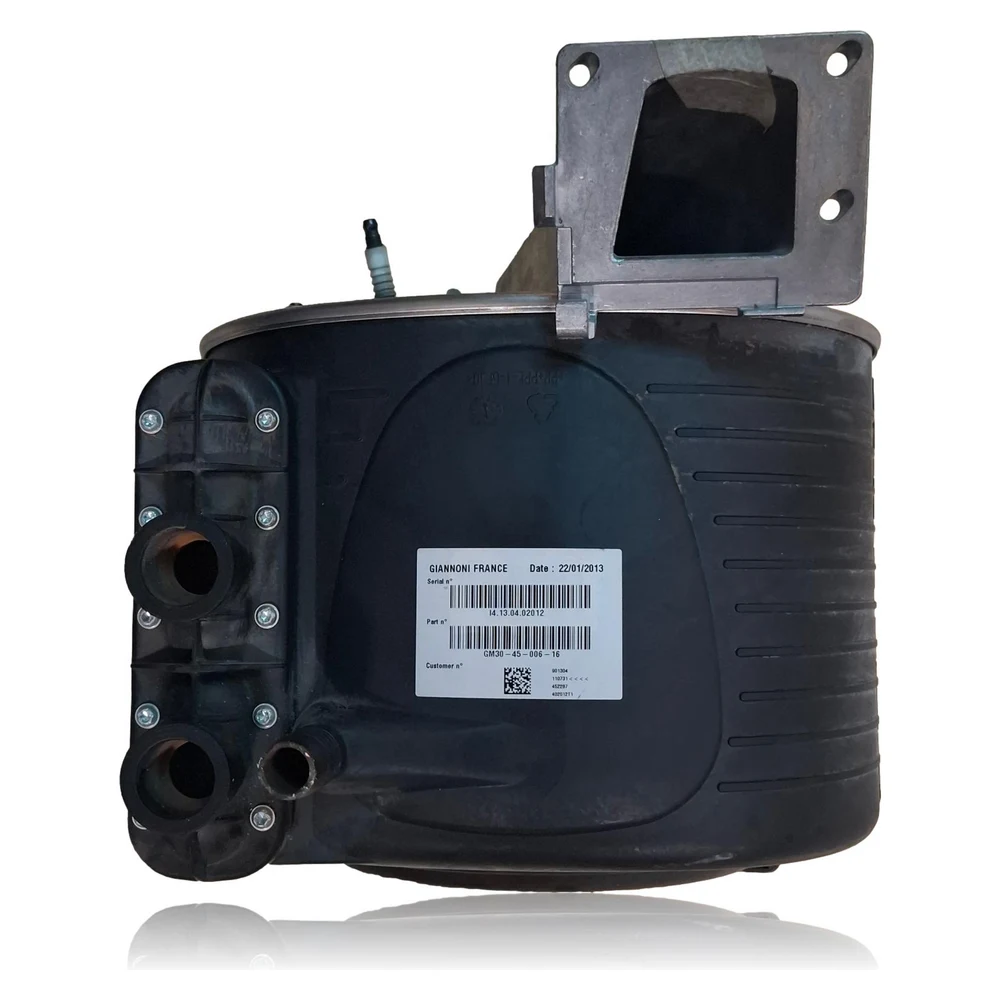

Primärwärmetauscher Vaillant ecoTEC Plus VMW ES 306/5-5 R2 (Giannoni GM30-45-006-16) Ref. 0020135131
Primärwärmetauscher für die Vaillant ecoTEC plus VMW ES 306/5-5 R2. Es ist der Verbrennungsraum, in dem der Brenner Wärme an den Kreislauf abgibt und die Kondensation stattfindet. OEM-Einheit Vaillant Ref. 0020135131 (ersetzt 0020018182), Bauteil Giannoni GM30-45-006-16, generalüberholt und geprüft.
inkl. MwSt.
Per WhatsApp anfragenVaillant Heizkessel kompatibel mit der Referenz 0020135131
Brennkammern mit der Referenz 0020135131. Sechs nachgewiesene Kompatibilitäten: VMW 306/5-5 und VMW 306/5-5 R2.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 306/5-5 | ecoTEC plus (Durchlauferhitzer VMW) | Kontrastiert |
| Vaillant VMW 306/5-5 R2 | ecoTEC plus (Durchlauferhitzer VMW) | Kontrastiert |
| Vaillant VM 306/5-5 und VM 306/5-5 R2 | ecoTEC plus (nur Heizung VM) | Kontrastiert |
| Vaillant VCW 296/3-5 | ecoTEC plus (gemischte VCW) | Kontrastiert |
| Vaillant VSC 246/2-C 170 und 210; VSC 266/4-5 (150/200) | ecoCOMPACT (gemischte mit Speicherung VSC) | Kontrastiert |
| Vaillant VK INT 246; VKS INT 246 | ecoVIT plus (stehend VK/VKS) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020135131 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
Symptome und Fehler, die die Brennkammern 0020135131 beheben.
Häufige Symptome und Störungen
- 01
Störungen aufgrund von Übertemperatur nach wenigen Minuten Betrieb
Ursache: Verschmutzte oder verstopfte Rohrschlangen des Primärwärmetauschers
Überprüfen Sie ∆T Vorlauf/Rücklauf, korrekten Druck und Entlüftung; visuelle Inspektion der Wärmetauscher und Reinigung gemäß Handbuch.
- 02
Geräusche von Kochen/Kettling im Heizkessel
Ursache: Kalk- und Schlammablagerungen im Primärkreis
Wasserqualitätsprüfung, interne Reinigung des Wärmetauschers und des Filters des hydraulischen Blocks.
- 03
Codes F.23/F.24 mit betriebsbereiter Pumpe
Ursache: Wärmetauscher durch Schmutz degradiert
Die Pumpe auf 100% zwingen (D.014=5) und P.0 ausführen; wenn ∆T weiterhin hoch ist, ist der Primärkreis betroffen.
- 04
Tropfen oder Überlauf im Kondensatsiphon
Ursache: Kondensatausgang des Wärmetauschers teilweise oder vollständig blockiert
Demontieren und reinigen Sie den Siphon und das Rohr; beim Reinigen des Primärkreises das Spülwasser in Richtung des Siphons leiten.
- 05
Fehlgeschlagene Starts mit F.28/F.29 ohne Gasursache
Ursache: Ansammlung von Kondensat in der Kammer aufgrund unzureichender Entwässerung
Überprüfen Sie die freie Ableitung der Kondensate vom Wärmetauscher und das Fehlen von Siphonierungen im Abfluss.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.20 | Sicherheitsabschaltung: Temperaturbegrenzer (STB) durch NTC | Installation entlüften, thermische Verbindung des NTC von Vor- und Rücklauf sowie Zirkulation überprüfen. Wenn der ∆T weiterhin hoch ist, die Wärmetauscher-Rohre reinigen; das Set ersetzen, wenn kein Wärmeaustausch wiederhergestellt wird. |
| F.22 | Sicherheitsabschaltung: Wassermangel | Füllen bis ~1,2–1,5 bar im kalten Zustand und entlüften (P.0). Drucksensor und Pumpe überprüfen. Wenn es zusammen mit einem hohen ∆T wieder auftritt, die Verstopfung des Wärmetauschers überprüfen. |
| F.23 | Sicherheitsabschaltung: Temperaturdifferenz zu hoch | Überprüfen Sie die Pumpe (Anschlüsse und Niveau D.014), Luft im Kreislauf, Filter des hydraulischen Blocks und Durchfluss. Reinigen/ersetzen Sie den Wärmetauscher, wenn die Ursache innere Verschmutzung ist. |
| F.24 | Sicherheitsabschaltung: zu schneller Temperaturanstieg | Interne Spülung (P.0), Installationsdruck und Rückschlagventil. Wenn der schnelle Anstieg aufgrund eines schlechten Austauschs anhält, reinigen oder ersetzen Sie den Primärwärmeübertrager. |
| F.25 | Abgastemperatur zu hoch | Überprüfen Sie den Rauch- und Lüftungsweg, Entlüftung und Zirkulation. Ein verschmutzter Wärmetauscher verringert den Austausch und erhöht Tgases; reinigen oder ersetzen, falls erforderlich. |
| F.28 | Fehler beim Starten/Fehler beim Zünden | Neben Gas/Zündung die Verstopfung des Kondensatrohrs überprüfen; wenn der Siphon oder der Kondensatausgang des Wärmetauschers blockiert sind, kann dies den Start verhindern. Verstopfung beseitigen und die Entwässerung des Wärmetauschers überprüfen. |
| F.29 | Funktionsfehler/Zündfehler | Überprüfen Sie die Rückführung der Gase, den Erdungsanschluss und das Kondensatrohr. Verstopfungen im Kondensatauslass des Wärmetauschers können zur Erlöschung der Flamme beitragen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Brennkammern Vaillant 0020135131
- Katalogreferenz
- 0020135131
- Marke
- Vaillant
- Teileart
- Brennkammern
- Einheiten auf Lager
- 2 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Vaillant-Referenz
- 0020135131
- Frühere Referenz Vaillant
- 0020018182
- Hersteller der Komponente
- Giannoni (Frankreich)
- Komponentenmodell
- GM30-45-006-16
- Anwendung bestätigt
- ecoTEC plus VMW ES 306/5-5 R2 (Spanien)
- Leistung der zugehörigen Heizkessel
- 30 kW (Bereiche 24–30 kW)
- Netto-Gewicht des Sets ca.
- 9,41 kg
- Empfohlene Reinigung
- Wasser oder 5% Essig für 20 Minuten; ohne die Schrauben des Gehäuses zu lockern.
- Entlüftungsprogramm
- P.0 (Testmenü)
- Pumpeneinstellung im Test
- D.014 = 5 (100%)
- Gas und Stromzufuhr vor dem Eingreifen abstellen.
- Das Gerät entleeren und die Elektronik vor der Reinigung schützen.
- Die Schrauben des Gehäuses des Wärmetauschers weder lockern noch wieder anziehen.
- Alle Dichtungen und Flansche ersetzen; sie sind nur einmal verwendbar.
- Nach der Montage: füllen, entlüften (P.0), Dichtheit und Funktion überprüfen.
- Überprüfen und Reinigen des Siphons/Kondensatrohrs nach jeder Intervention.
- Es sind keine Gasanpassungen erforderlich, wenn die Ventile nicht gewechselt werden; die Verbrennung sollte jedoch nach der Reparatur überprüft werden.
Häufige Fragen zu den Brennkammern 0020135131
Eignet sich das für meinen ecoTEC plus VMW 306/5-5 R2 aus dem spanischen Markt?
Ist es äquivalent zur Ref. 0020018182?
Reicht es, zu reinigen, oder muss ich den Primärwechsel?
Kann ich einen Primärkreis mit einer anderen Leistung (z. B. 0020135129) montieren?
