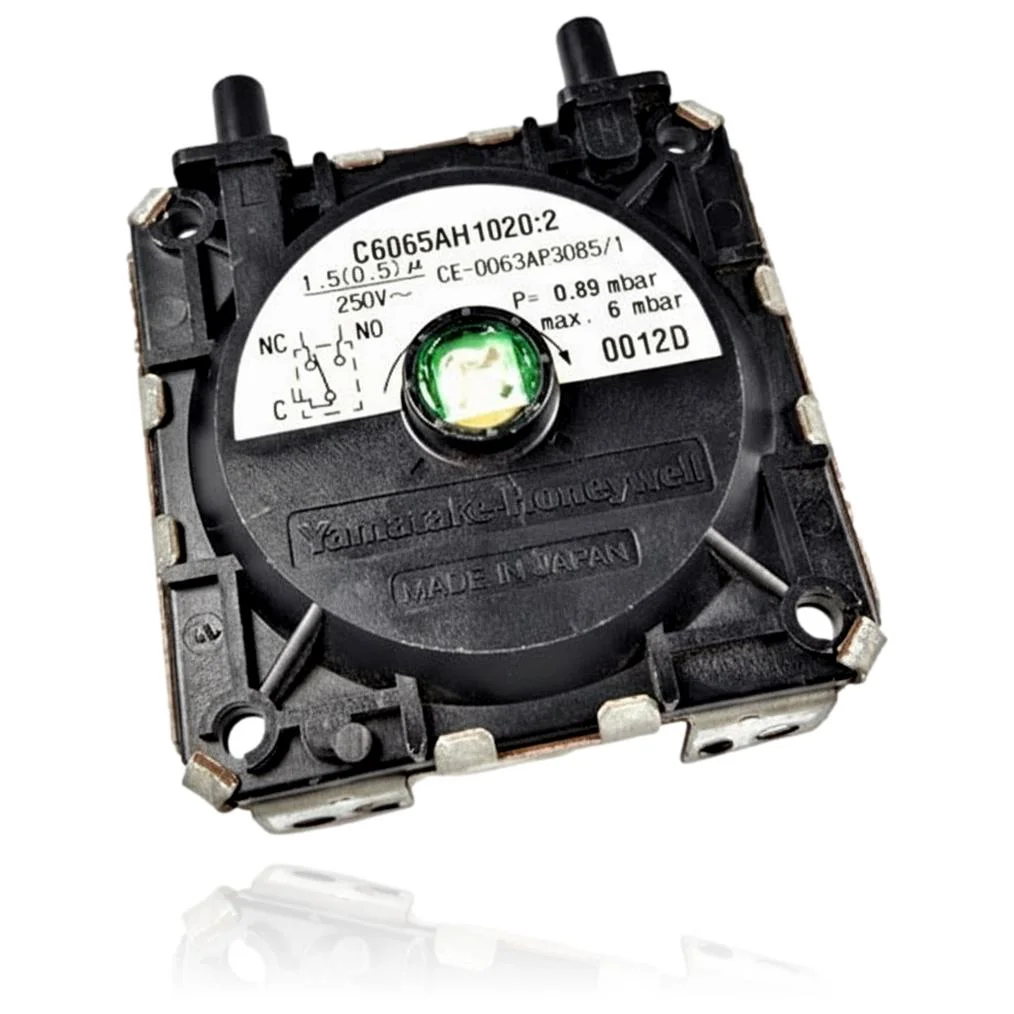

Druckschalter Halstead Best / Wickes LWCi Ref. 500609
Wenn Sie die Heizung einschalten, wird der Druckschalter Halstead Best / Wickes LWCi aktiviert, um den Luft- oder Wasserdruck in Ihrem Heizkessel zu überwachen. Seine Funktion besteht darin, den Betrieb des Kessels zu autorisieren und sicherzustellen, dass alles in Ordnung ist. Wenn dieses Bauteil ausfällt, werden Sie feststellen, dass der Kessel nicht startet oder blockiert, selbst wenn der Druck korrekt ist, und der Fehlercode 05E: Anomalie des Rauchdruckschalters kann erscheinen. Dieser Druckschalter ist kompatibel mit Kesselmodellen wie Biasi und anderen. Ein Techniker sollte durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn Sie Probleme beim Starten oder Blockieren Ihres Systems haben.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- 500609
- Garantie
- 1 Jahr
Renova kompatibel mit der Referenz 500609
Druckschalter mit der Referenz 500609. Vier bestätigte Kompatibilitäten: Minox Eco 24E und Minox 3 32E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Renova Minox Eco 24E | Biasi Minox | Kontrastiert |
| Renova Minox 3 32E | Biasi Minox | Kontrastiert |
| Renova M95 | Biasi | Kontrastiert |
| Renova 24CMB | Biasi | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 500609 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 500609 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter 500609 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel blockiert oder zündet nicht.
Ursache: Der Mikroschalter schließt den Stromkreis, der das Einschalten ermöglicht, nicht, da er die erforderliche Unterdruckerkennung nicht registriert.
Überprüfen Sie, ob das Abgasrohr nicht verstopft, verbogen oder undicht ist, was die Erzeugung des richtigen Unterdrucks verhindern könnte.
- 02
Der Kessel zeigt einen Fehler im Zusammenhang mit dem Zug oder der Verbrennung an.
Ursache: Dieser Druckschalter überwacht den Zugdruck der Verbrennung und blockiert, wenn der Wert den erforderlichen Schwellenwert nicht erreicht.
Überprüfen Sie, ob die Rohre, die den Druckschalter mit dem Abgasrohr verbinden, richtig sitzen und keine Kondensation angesammelt ist.
- 03
Der Kessel funktioniert einige Sekunden und stoppt dann.
Ursache: Eine instabile Druckablesung während des Starts führt dazu, dass der Druckschalter den Kontakt zur Mitte des Zyklus öffnet.
Notiere, ob der Fehler mit starkem Wind oder Regen im Freien zusammenfällt; dies könnte auf ein Problem im Kanal hinweisen, mehr als auf den Druckschalter.
Fehlercodes Renova, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 05E | Anomalie des Rauchdruckschalters. | Wenn der Abgasdifferenzdruckwächter (Huba 500609) beim Anlaufen des Gebläses nicht umschaltet, erhält die Platine den Zugnachweis nicht und blockiert den Heizkessel; mit einem Differenzdruckmanometer prüfen, dass das Venturi den Mindestunterdruck erreicht (z. B. MINOX ECO 24E ≥140 Pa) und den Durchgang des Druckwächter-Mikroschalters durch Anlegen von echtem Unterdruck prüfen sowie Schläuche/Venturi überprüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Renova 500609
- Katalogreferenz
- 500609
- SKU intern Uniclima
- PCRM23SE
- Marke
- Renova
- Teileart
- Druckschalter
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Mikroschalter-Code
- C6065AH1020:2
- Kontakt/Spannung
- 1,5(0,5)µ, 250V~
- Einstelldruck
- 0,89 mbar
- Maximaler Druck
- 6 mbar
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Renova Minox 3 32E (PDF) Dokument © Renova, bereitgestellt als technische Referenz.
Häufige Fragen zum Druckschalter 500609
Gilt der gleiche Druckschalter für die Halstead Best 30 und die Wickes LWCi 40?
Auf welchen Druck ist der Druckschalter der Halstead Best 60 eingestellt?
