Honeywell Luft- und Abgasdruckwächter Ref. C6065AH1020 · Hermann 049001529

Wie kann man überprüfen, ob die Ref. C6065AH1020 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz C6065AH1020 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Druckschalter C6065AH1020 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet nicht oder stoppt sofort, ohne dass die Flamme Zeit hat, sich zu entwickeln.

  Ursache: Der Mikroschalter wechselt nicht die Position, wenn der Einstelldruck erreicht ist, und die Steuerung erkennt, dass nicht genügend Zug vorhanden ist, weshalb die Zündung unterbrochen wird.

  Mit der stillgelegten Heizung trennen Sie den Stecker des Druckschalters und überprüfen Sie mit einem Multimeter auf Durchgang, ob der Mikroschalter beim Blasen in das Ansaugrohr umschaltet.

• 02

  Es ist ein Klick zu hören oder es ist nichts zu hören, wenn der Abluftventilator gestartet wird, und der Heizkessel bleibt blockiert.

  Ursache: Der Mikroschalter ist ein mechanischer Kontakt NC/NO/C: Wenn die Feder oder das Membran blockiert ist, erfolgt der Zustandswechsel nicht, obwohl Druck anliegt.

  Überprüfen Sie, ob die Verbindungsschläuche nicht rissig oder locker sind, dies ist die häufigste Ursache, bevor der Mikroschalter selbst ausfällt.

• 03

  Der Fehler tritt intermittierend auf, manchmal schaltet er sich ein und manchmal blockiert er, ohne dass sich etwas ändert.

  Ursache: Ein Mikroschalter mit abgenutztem Kontakt kann instabil schließen, bevor er ganz aufhört zu schalten.

  Notiere, ob der Fehler mit einem schmutzigen oder langsamer als normal drehenden Abzuglüfter übereinstimmt, da dies ebenfalls verhindert, dass der Druck den Einstellpunkt erreicht.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

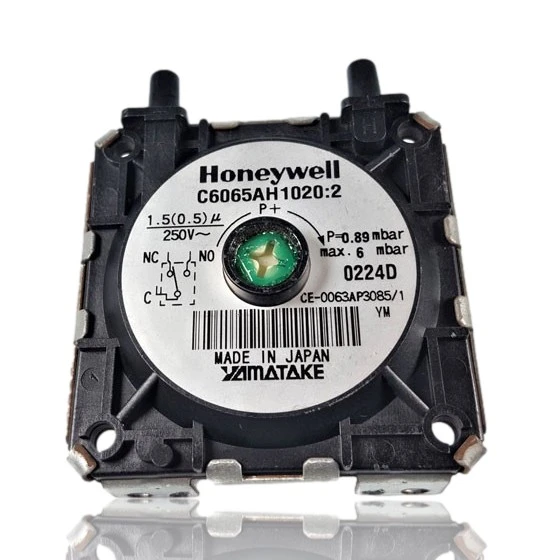

Datenblatt des Druckschalters Honeywell C6065AH1020

Katalogreferenz

C6065AH1020

SKU intern Uniclima

PCS24SE

Marke

Honeywell

Teileart

Druckschalter

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Spannung

250V~

Kondensator

1,5(0,5) μF

Einstelldruck

0,89 mbar

Maximaler Druck

6 mbar

Chargencode

0224D (Suffix YM)

Fehlercode CE

CE-0063AP3085/1

Herstellungsort

Hergestellt in Japan

Kontaktkonfiguration

NC/NO/C (Mikroschalter)
