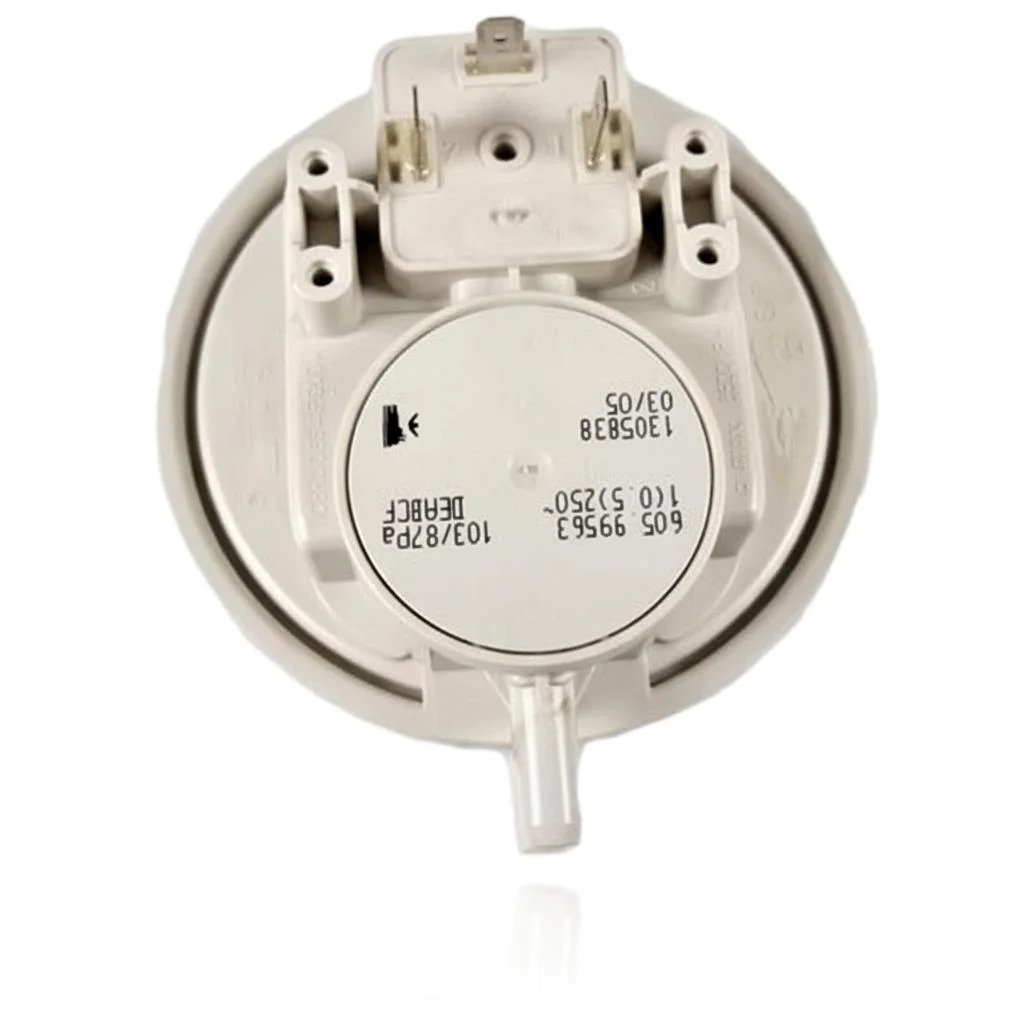

Luftdruckschalter Kessel Chaffoteaux Elexia Comfort 24 FF - Code 605.99563
Beim Öffnen des Warmwasserhahns ist der Luftdruckschalter dafür verantwortlich, den Luftdruck im Kessel Chaffoteaux Elexia Comfort 24 FF, Referenz 605.99563, zu überprüfen. Seine Funktion besteht darin, sicherzustellen, dass der Druck angemessen ist, um den Betrieb des Systems zu autorisieren. Wenn er ausfällt, wirst du feststellen, dass der Kessel nicht startet oder blockiert, selbst wenn der Druck korrekt ist, und du könntest Fehlermeldungen wie 40-60-70 oder 40-60-80 sehen. Dieser Druckschalter ist kompatibel mit Modellen wie Elexia Comfort 24 FF, Maya 24 FF, MC 2 24 FF und Centora 2.24 FF, unter anderem. Er sollte ersetzt werden, wenn der Kessel diese Start- oder Blockierungsprobleme aufweist.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz 61306697-01 kompatible Chaffoteaux-Kessel
Druckschalter mit der Referenz 61306697-01. Vier bestätigte Kompatibilitäten: Elexia Comfort 24 FF und Maya 24 FF.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Chaffoteaux Elexia Comfort 24 FF | Elexia Comfort | Kontrastiert |
| Chaffoteaux Maya 24 FF | Maya | Kontrastiert |
| Chaffoteaux MC 2 24 FF | MC 2 | Kontrastiert |
| Chaffoteaux Centora 2.24 FF | Centora | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 61306697-01 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 61306697-01 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die der Druckschalter 61306697-01 behebt.
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel versucht zu zünden, man hört den Abzug und stoppt, bevor die Flamme erscheint.
Ursache: Der Druckschalter erkennt den erforderlichen minimalen Unterdruck nicht, und die Steuerung unterbricht die Sequenz aus Sicherheitsgründen.
Überprüfen Sie, ob der Rauchabzug nach außen frei ist und nicht teilweise durch Schnee, Blätter oder ein Nest blockiert wird.
- 02
Der Fehler tritt genau auf, wenn der Abluftventilator startet, mit einem seltsamen Geräusch in diesem Moment.
Ursache: Wenn der Druckschalter am Limit seiner Einstellung ist, hindert ihn jeder zusätzliche Widerstand im Rohr daran, rechtzeitig umzuschalten.
Überprüfen Sie visuell, ob die beiden Druckanschlussschläuche nicht vertauscht oder getauscht wurden nach einer vorherigen Manipulation.
- 03
Der Kessel blockiert häufiger, wenn es windig ist oder regnet.
Ursache: Der Druckschalter ist empfindlich gegenüber dem externen Druck am Ausgang, und bei der Einstellung am Limit kann der Wind die Messung beeinflussen.
Notiere, ob das Sperrmuster mit der Außentemperatur übereinstimmt, um ein Installationsproblem von einem defekten Bauteil zu unterscheiden.
- 04
Blockierung mit dem Abzug, der normal klingt und ohne andere seltsame Symptome im Heizkessel.
Ursache: Der Druckschalter könnte aufgrund von Abnutzung nicht umgeschaltet sein, ohne dass der Rest des Verbrennungsstromkreises etwas damit zu tun hat.
Überprüfen Sie mit einem Multimeter, ob der Druckschalter den Kontakt schließt, wenn eine sanfte Saugleistung angewendet wird, bevor Sie ihn ersetzen.
Fehlercodes von Chaffoteaux, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| 40-60-70 | Störung der Abgas-Erkennungsvorrichtung (FF) | Der Luftdruckwächter bleibt bei stillstehendem Abgasgebläse geschlossen (in Arbeitsstellung blockiert) oder ändert seinen Zustand nicht; die Platine erkennt eine Inkonsistenz des Abgassystems. Prüfen, ob er beim Anlaufen/Stoppen des Gebläses umschaltet, und den Unterdruck am Venturi messen; schaltet er nicht um, den Druckwächter austauschen. |
| 40-60-80 | Fehlender Abgasdurchsatz | Das Gebläse dreht, aber der Luft-Druckwächter schließt nicht (bleibt in Ruhestellung), aufgrund eines Defekts des Druckwächters selbst oder einer Verstopfung in Schläuchen/Venturi; der Heizkessel blockiert wegen erkannten fehlenden Zugs. Durchgang des Druckwächters beim Anlaufen des Gebläses und den Unterdruck am Venturi prüfen; wird der Schwellenwert nicht erreicht und schaltet er nicht um, den Druckwächter austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Chaffoteaux 61306697-01
- Katalogreferenz
- 61306697-01
- Marke
- Chaffoteaux
- Teileart
- Druckschalter
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Druckdifferenz (Öffnen/Schließen)
- 103/87 Pa
- Elektrische Eigenschaften des Kontakts
- 1(0,5) A / 250 V~
- Fabrikcode
- 605.99563
Häufige Fragen zum Druckschalter 61306697-01
Ist dieser Druckschalter mit der Chaffoteaux Elexia Comfort 24 FF kompatibel?
Ist der Luftdruckschalter 605.99563 für die Chaffoteaux Maya 24 FF geeignet?
Bei welchem Druck schaltet der Druckschalter des Chaffoteaux Elexia Comfort 24 FF?
Welche Funktion hat der Druckschalter 605.99563 in dem Kessel?
Welche elektrischen Kontakte unterstützt der Druckschalter 605.99563?
Wie viele Modelle sind mit dem Druckschalter 605.99563 kompatibel?
