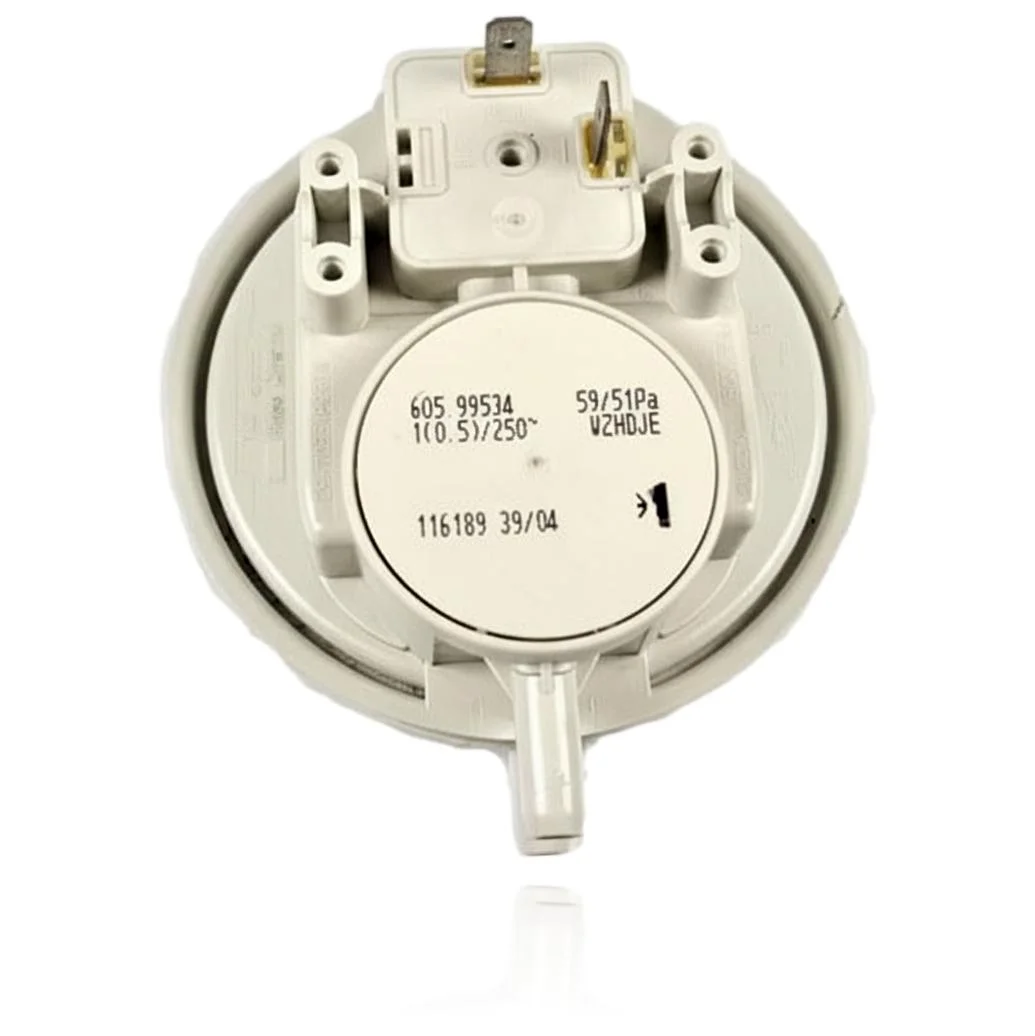

Luftdruckschalter Saunier Duval Themafast F25 E Ref. 605.99534

Mit der Referenz S5744100 kompatible Saunier Duval Heizkessel

Druckschalter mit der Referenz S5744100. 21 bestätigte Kompatibilitäten: F 30 E H-MOD und F 35 E1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5744100 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5744100 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Druckschalter S5744100 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Ventilator dreht sich, aber der Brenner zündet nicht und der Kessel blockiert mit einer Fehlermeldung.

  Ursache: Der Druckschalter schließt den Kontakt nicht, der bestätigt, dass die Abführung korrekt ist und das Gas nicht aktiviert wird.

  Achte darauf, dass der Außenabgasstutzen nicht blockiert ist, insbesondere wenn der Ausgang horizontal und kurz ist.

• 02

  Der Kessel moduliert auf seltsame Weise, steigert und verringert die Leistung abrupt und blockiert manchmal von selbst.

  Ursache: Ein Grenzdruckschalter kann in der Nähe seines Schaltpunkts schwanken, wenn der Abluftventilator die Geschwindigkeit beim Modulieren ändert.

  Überprüfen Sie vor dem Austausch, ob der modulierte Abzug sanft über seinen gesamten Bereich reagiert, ohne Ruckeln.

• 03

  Der Abluftventilator startet und stoppt wiederholt, bevor der Heizkessel vollständig blockiert.

  Ursache: Es sind die Wiederholungen der Steuerung, die auf das Signal des Druckschalters warten, das nicht ankommt.

  Überprüfen Sie, ob die Silikonschläuche von anderen Komponenten in einer engen Montage, typisch für kompakte Heizkessel, eingeklemmt sind.

• 04

  Die Störung tritt häufiger auf, wenn es sehr kalt ist oder viel Kondensation im Siphon vorhanden ist.

  Ursache: Das Kondenswasser kann die Druckentnahmeröhrchen erreichen, wenn das Siphon nicht richtig abführt und die Messung des Druckschalters verfälscht.

  Überprüfen Sie den Siphon und den Kondensatablauf, bevor Sie annehmen, dass der Druckschalter defekt ist.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Druckschalters Saunier Duval S5744100

Katalogreferenz

S5744100

SKU intern Uniclima

PCSTF25E

Marke

Saunier Duval

Teileart

Druckschalter

Einheiten auf Lager

7 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Komponentencode

605.99534

Schaltdruck (Einstellung)

59/51 Pa

Elektrische Klassifizierung

1(0.5)/250~

Interner Code

116189

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 25 E H-MOD (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
