Honeywell Druckschalter C6065F1100 Für Cointra Edyco ED 21 EI Ref. 9158230

Mit der Referenz 9158230 kompatible Cointra-Kessel

Druckschalter mit der Referenz 9158230. Acht nachgewiesene Kompatibilitäten: SP 27 EI und SPA 27 EI.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 9158230 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 9158230 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Druckschalter 9158230 behebt.

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet den Brenner einen Moment lang und schaltet sich dann selbst aus, ohne weitere Erklärung auf dem Display.

  Ursache: Der Druckschalter hält den Kontakt nicht lange genug geschlossen, und die Steuerung interpretiert, dass der Druck nicht korrekt ist, weshalb das Gas aus Sicherheitsgründen abgestellt wird.

  Überprüfen Sie, ob das Rohr oder der Kreislauf, der an den Druckschalter angeschlossen ist, keine Lecks aufweist und nicht verstopft ist, bevor Sie ihn als defekt betrachten.

• 02

  Der Kessel blockiert sofort, sobald die Zündung angefordert wird, ohne zu versuchen, den Funken zu erzeugen.

  Ursache: Der Druckschalter schließt den Kontakt im Ruhezustand nicht, und die Steuerung gibt den Zündbefehl nicht, da das richtige Drucksignal fehlt.

  Überprüfen Sie mit einem Multimeter, ob der Druckschalter umschaltet, wenn der Druck, den er erhält, manuell variiert wird.

• 03

  Das Display zeigt einen Druckfehler an, obwohl der Kreislauf in Ordnung zu sein scheint.

  Ursache: Es ist der Druckschalter selbst, der die Steuerung über den Druckzustand informiert, sodass ein interner Fehler diesen Code erzeugt, auch wenn der Rest korrekt ist.

  Überprüfen Sie, ob die elektrischen Anschlüsse des Druckschalters nicht locker, oxidiert oder falsch angeschlossen sind, bevor Sie ihn ersetzen.

• 04

  Der Druckschalter klickt nicht, wenn der Druck manuell variiert wird.

  Ursache: Das interne Diaphragma hat sich verhärtet oder die Kontakte haben sich durch den Gebrauch verklebt, und es reagiert nicht mehr mechanisch auf den Druckwechsel.

  Bauen Sie den Druckschalter ab und erzwingen Sie manuell den Druckwechsel, um zu bestätigen, ob er umschaltet oder blockiert ist.

Fehlercodes von Cointra, die durch dieses Teil behoben werden.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Druckschalters Cointra 9158230

Katalogreferenz

9158230

Marke

Cointra

Teileart

Druckschalter

Einheiten auf Lager

4 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

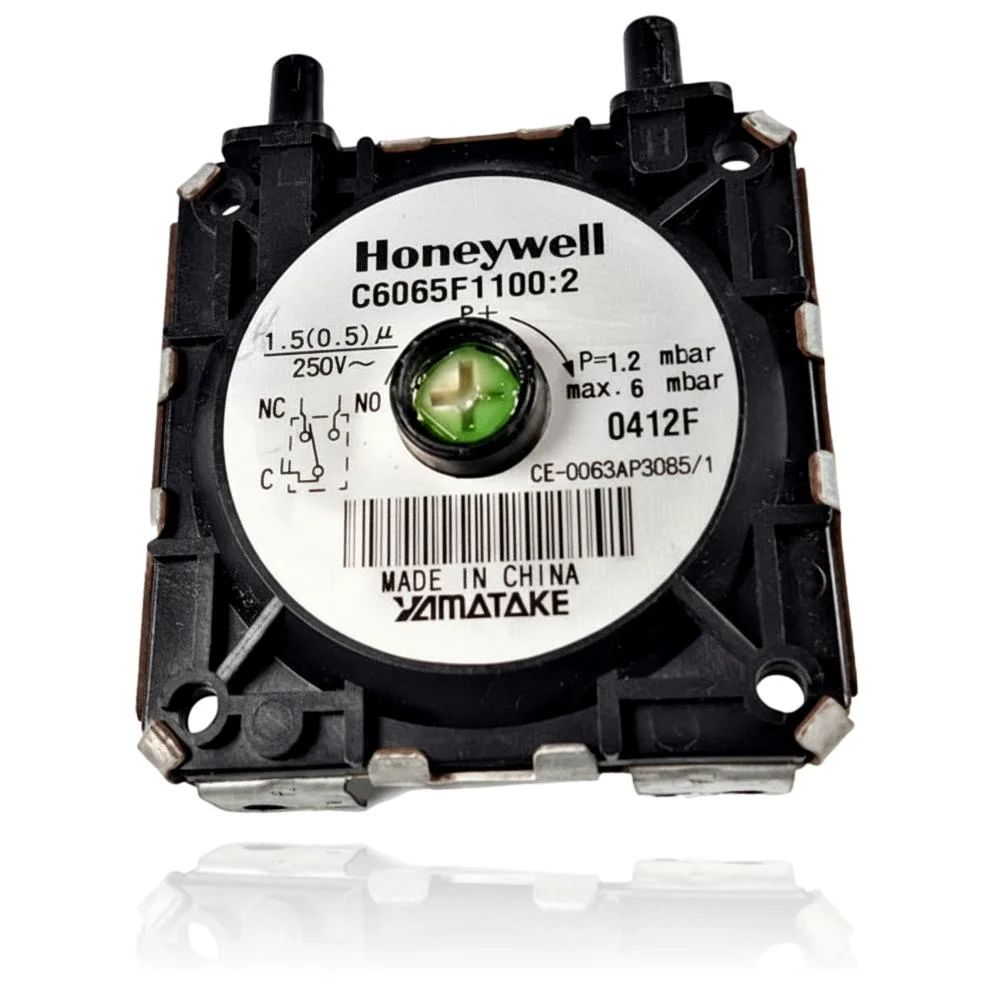

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Hersteller

Honeywell (Co-Branding Yamatake)

Code

C6065F1100:2

Anlaufkondensator/Spannung

1,5(0,5) µF · 250V~

Einstelldruck (P+)

P=1,2 mbar

Zulässiger Höchstdruck

max. 6 mbar

Fehlercode CE

CE-0063AP3085/1

Aufdruckcode neben der Tarierung (vermutliche Charge/Daten)

0412F

Herstellungsort

Hergestellt in China

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Cointra SP 21 I (PDF)Dokument © Cointra, als technische Referenz bereitgestellt.
