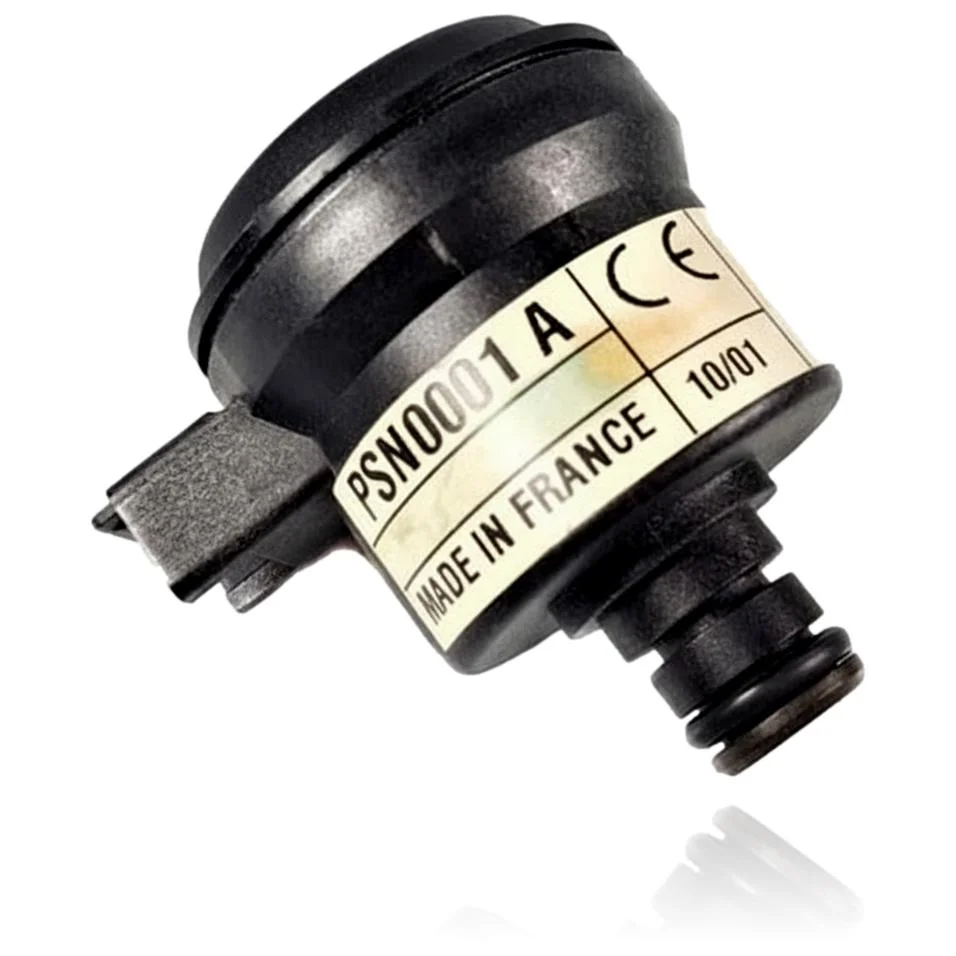

Wasserdrucksensor Saunier Duval Isomax F 28 E Ref. S5720500

Mit der Referenz S5720500 kompatible Saunier Duval Heizkessel

Drucksensor mit der Referenz S5720500. Sechs nachgewiesene Kompatibilitäten: F 25 E und C 25 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720500 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720500 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Drucksensor S5720500 behebt.

Der Drucksensor misst den Wasserdruck für die Elektronik. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt einen Wasserdruckfehler an, obwohl der Kreislauf den richtigen Druck hat.

  Ursache: Der Sensor sendet eine falsche Ablesung des tatsächlichen Drucks im Kreislauf.

  Messen Sie den Druck mit dem Manometer des Heizkessels oder einem externen Manometer, bevor Sie den Sensor wechseln.

• 02

  Der Druckanzeiger reagiert nicht, bleibt stehen oder zeigt null an.

  Ursache: Der Sensor hat aufgehört, das entsprechende Signal für den Wasserdruck zu erzeugen.

  Entleere oder fülle den Kreislauf und beobachte, ob die Anzeige reagiert; wenn sich nichts ändert, erreicht das Signal die Platine nicht.

• 03

  Die Druckanzeige auf dem Bildschirm zeigt Werte, die ohne ersichtlichen Grund schwanken.

  Ursache: Ein Fehler im Sensor oder seiner Verbindung verursacht ein instabiles Signal, das die Platine als Druckschwankungen interpretiert.

  Überprüfen Sie den Anschluss des Sensors auf Rost oder schlechten Kontakt, bevor Sie das Teil austauschen.

• 04

  Der Kessel blockiert beim Versuch, ihn zu starten, ohne mehr Zeit zu geben.

  Ursache: Ohne ein gültiges Drucksignal erlaubt die Steuerung aus Sicherheitsgründen keinen Zündvorgang.

  Überprüfen Sie, ob Wasser im Kreislauf ist und ob die Füllventile geöffnet sind, bevor Sie den Kollektor in Verdacht ziehen.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Drucksensors Saunier Duval S5720500

Katalogreferenz

S5720500

Marke

Saunier Duval

Teileart

Drucksensoren

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Gedruckter Code

PSN0001 A

Markierung

CE

Herstellungsort

Hergestellt in Frankreich

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 25 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
