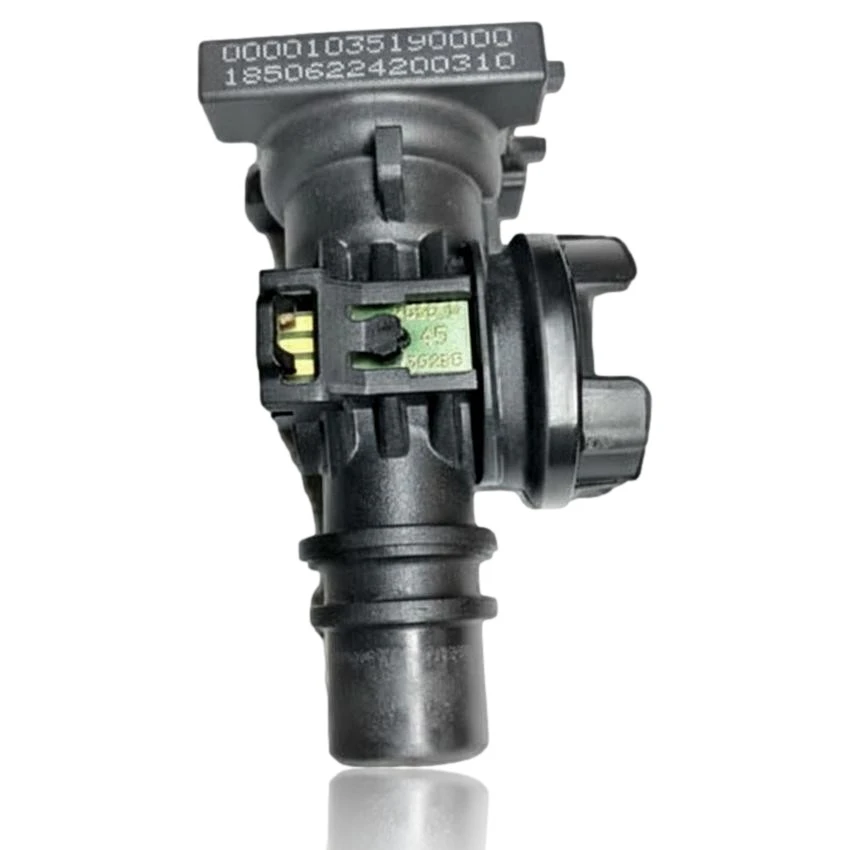

Durchflusssensor ACS Saunier Duval Isofast F35 E

Mit der Referenz S5720200 kompatible Saunier Duval Heizkessel

Durchflussmesser mit der Referenz S5720200. 33 bestätigte Kompatibilitäten: ThemaClassic C24E und ThemaClassic C25E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5720200 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5720200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Durchflussmesser S5720200 behebt.

Der Durchflussmesser erkennt den Wasserfluss, um das Warmwasser zu aktivieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Das Warmwasser wird nicht erhitzt, obwohl der Brenner im Heizbetrieb normal funktioniert.

  Ursache: Der Durchflusssensor erkennt den Wasserfluss im Warmwasserkreislauf nicht und der Heizkessel wechselt nicht in diesen Modus.

  Überprüfen Sie, ob ein Dreiwegeventil oder ein anderes Element den Kreislauf blockiert, bevor Sie annehmen, dass es der Durchflussmesser ist.

• 02

  Der Kessel erkennt die Durchflussanforderung nicht und startet den DHW-Modus nicht, wenn der Wasserhahn geöffnet wird.

  Ursache: Ohne Flussanzeige vom Sensor versteht die Steuerung, dass kein Verbrauch vorhanden ist, und hält den Brenner ausgeschaltet.

  Öffnen Sie den Wasserhahn auf maximalen Durchfluss für einige Sekunden: Wenn er bei hohem Durchfluss startet, könnte das Problem der minimalen Druck sein, nicht des Sensors.

• 03

  Die Temperatur des Warmwassers ist unregelmäßig oder intermittierend, sie steigt und fällt von selbst.

  Ursache: Die Komponente kombiniert die Funktionen von Durchfluss und NTC-Sonde; eine instabile Messung von einer der beiden führt zu Schwankungen in der Reaktion des Brenners.

  Notiere, ob das Problem immer mit dem gleichen Wasserhahn oder mit allen auftritt: Wenn es nur einer ist, überprüfe zuerst diesen Wasserhahn oder seine Installation.

• 04

  Die Fehlermeldung erscheint nur manchmal, und manchmal funktioniert das Warmwasser normal.

  Ursache: Ein Sensor mit degradiertem Kontakt kann in einigen Starts ein korrektes Signal geben und in anderen fehlschlagen, ohne ein klares Muster.

  Führen Sie ein Protokoll darüber, wann der Fehler auftritt (Tageszeit, verwendeter Durchfluss), um festzustellen, ob das Muster auf den Sensor hindeutet, bevor Sie ihn austauschen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Durchflussmessers Saunier Duval S5720200

Katalogreferenz

S5720200

Marke

Saunier Duval

Teileart

Durchflusssensoren

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Komponententyp

Durchflusssensor für Brauchwarmwasser, Thermistor-Typ (NTC), Außengewinde 18 mm + Innengewinde 28 mm

Flankencode (Zeile 1)

00001035190000

Flankencode (Linie 2)

18506224200310

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thematek S F24E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
