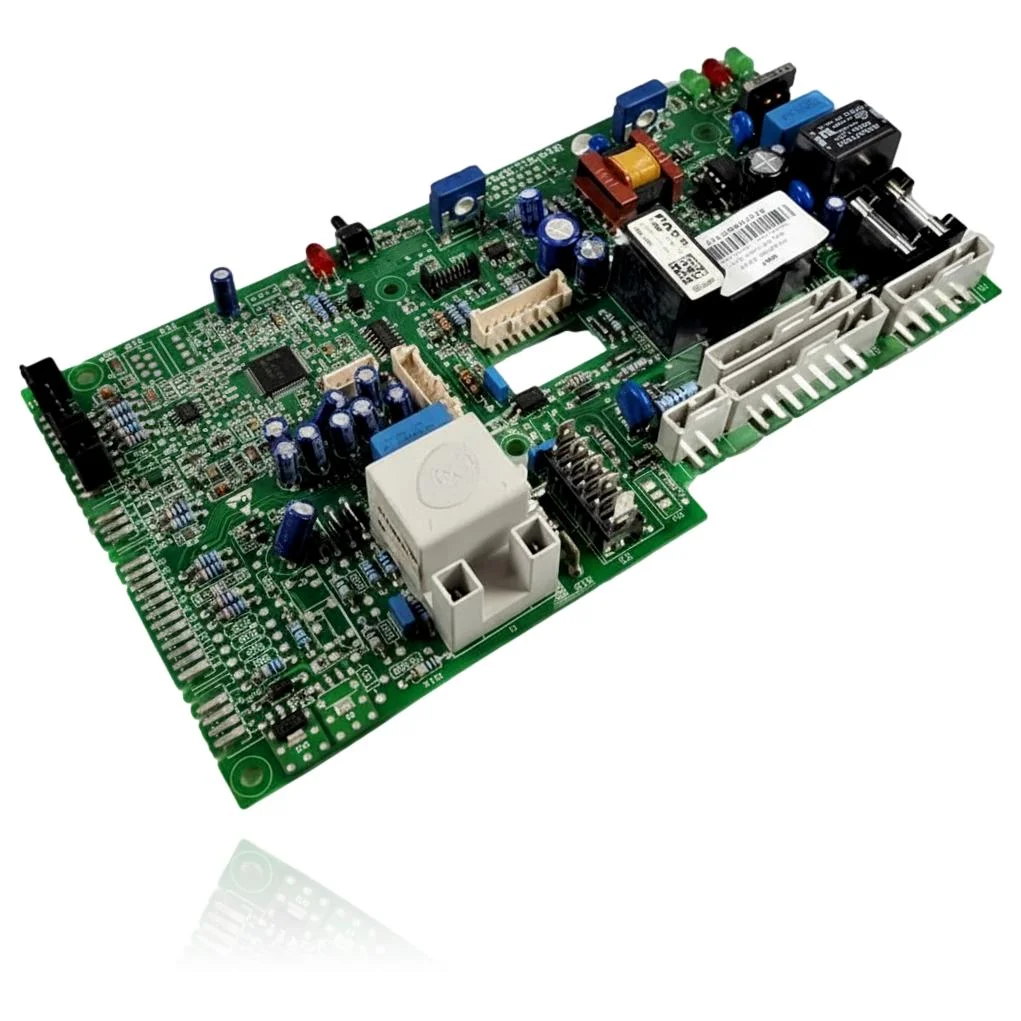

Platine Elektronik Bertelli & Partners Chaffoteaux Ariston Levia NOx 24 FF Ref. 65109475

Heizkessel Chaffoteaux kompatibel mit der Referenz 65109475

Elektronische Platine mit der Referenz 65109475. Vier bestätigte Kompatibilitäten: Levia NOX 24 FF und Levia NOX 28 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 65109475 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 65109475 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 65109475 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Das Warmwasser kommt kalt heraus, obwohl die Heizung funktioniert.

  Ursache: Jeder Kreis wird von einem anderen Relais auf der Platine aktiviert; wenn eines ausfällt, erhält dieser Kreis keinen Befehl mehr, auch wenn der andere gut funktioniert.

  Achte darauf, dass das Dreiwegeventil oder die Umwälzpumpe dieses Kreislaufs Strom erhält, bevor du die gesamte Platine wechselst.

• 02

  Der Kessel startet von Zeit zu Zeit selbstständig neu, oder das Display blinkt, ohne dass du etwas gemacht hast.

  Ursache: Eine instabile Stromversorgung auf der Platine verursacht Mikroausfälle, die die Elektronik zurücksetzen.

  Überprüfen Sie, ob die Netzspannung stabil ankommt, ohne Schwankungen, bevor Sie den Fehler der Platine zuschreiben.

• 03

  Der Kessel startet die Sequenz, aber der Ventilator oder die Pumpe werden nicht aktiviert, obwohl der Rest normal weiterläuft.

  Ursache: Der Ausgang, der dieses Bauteil aktiviert, kann signalverlustig werden, obwohl die Platine für alles andere weiterhin funktioniert.

  Messen Sie, ob Strom am Anschluss dieses Bauteils anliegt, wenn es aktiviert werden sollte, bevor Sie die Platine ersetzen.

• 04

  Der Kessel reagiert auf keinen Befehl: weder auf die Steuerung des Kessels noch auf das Thermostat des Hauses.

  Ursache: Der Eingang, der die Wärmeanforderung erfasst, verläuft durch die Platte.

  Zwingen, schlagen oder überbrücken Sie das Bauteil nicht. Fordern Sie eine technische Überprüfung gemäß dem Handbuch des Geräts an, bevor Sie dessen Austausch entscheiden.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Chaffoteaux 65109475

Katalogreferenz

65109475

SKU intern Uniclima

PECLN24FF

Marke

Chaffoteaux

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller der Komponente

Bertelli & Partners

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Chaffoteaux Altis NOX 24 FF (PDF) Dokument © Chaffoteaux, als technische Referenz bereitgestellt.
