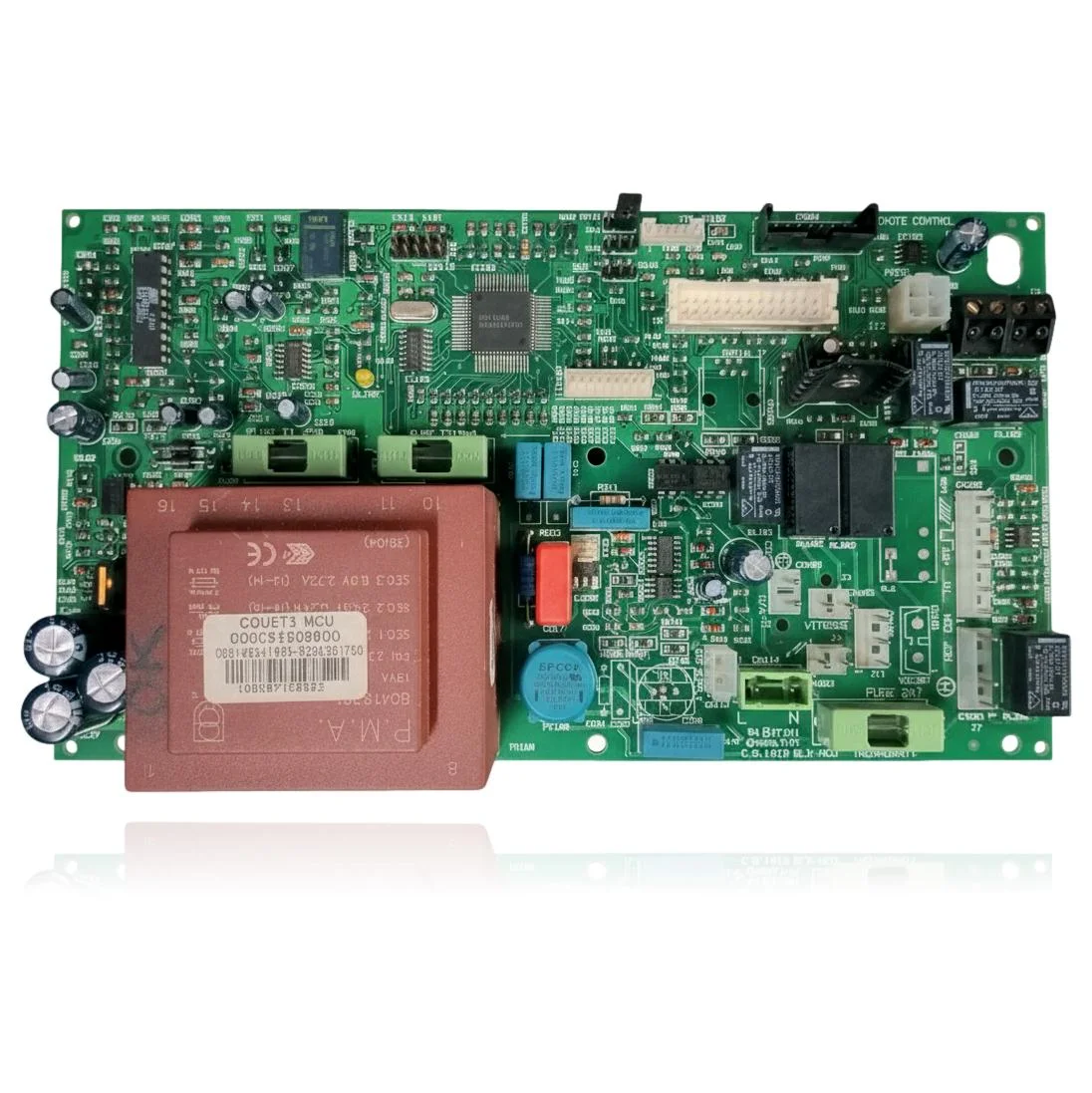

Elektronikplatine Chaffoteaux Isofast/Thema Ref. 60000390
Die Steuerplatine Chaffoteaux Isofast/Thema regelt die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen. Dieses Modell ist kompatibel mit Heizkesseln der Reihe Niagara Delta, wie dem Modell 30 FF, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn du diese Probleme hast, um die ordnungsgemäße Funktion deines Heizkessels wiederherzustellen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 60000390
- Garantie
- 1 Jahr
Chaffoteaux-Kessel kompatibel mit der Referenz 60000390
Elektronische Platine mit der Referenz 60000390. Eine nachgewiesene Kompatibilität: 30 FF.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Chaffoteaux 30 FF | Niagara Delta | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 60000390 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 60000390 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 60000390 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel zeigt keinerlei Lebenszeichen: weder Kontrollleuchten, noch Display, noch Anlaufgeräusche.
Ursache: Die Platine erhält keinen Strom an ihrem Eingang oder ihre interne Stromversorgungsstufe ist beschädigt, sodass kein Strom zu irgendetwas gelangt.
Mit angeschlossenem Kessel messen Sie mit einem Multimeter, ob 230V an die Platine gelangen, und überprüfen Sie, ob eine sichtbare Sicherung durchgebrannt ist, bevor Sie sie austauschen.
- 02
Auf dem Display erscheint jedes Mal ein anderer Fehlercode, der keinem tatsächlichen Defekt des Brenners oder der Sensoren entspricht.
Ursache: Die Steuerelektronik interpretiert die empfangenen Signale falsch und erzeugt Blockierungen, die nicht mit der Installation übereinstimmen.
Notiere die auftretenden Codes und setze zurück; wenn sie ohne Muster wechseln und die angegebenen Komponenten in Ordnung sind, deutet der Fehler auf die Platine hin.
- 03
Sie schaltet sich ein, läuft eine Weile und schaltet sich dann von selbst aus. Manchmal startet sie neu, als ob man sie ausgeschaltet und wieder eingeschaltet hätte.
Ursache: Ein intermittierender Fehler auf der Platine, wie eine kalte Lötstelle oder ein überhitzendes Bauteil, führt dazu, dass die Kontrolle vorübergehend verloren geht.
Überprüfe, ob der Ausfall mit der längeren Betriebszeit oder einem Schlag auf das Gehäuse zusammenfällt; das weist auf eine lose Lötstelle auf der Platine hin.
- 04
Wenn der Kessel ausgeschaltet ist, laufen die Pumpe oder der Ventilator weiter und es gibt keine Möglichkeit, sie zu stoppen.
Ursache: Ein Relais auf der Platine ist hängen geblieben und sendet weiterhin Strom an diesen Ausgang, obwohl die Steuerung anzeigt, dass es stoppen soll.
Trennen Sie den Stecker der Pumpe bei ausgeschaltetem Kessel und prüfen Sie, ob an diesem Punkt noch Spannung anliegt; wenn ja, ist das Relais der Platine der Schuldige.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Chaffoteaux 60000390
- Katalogreferenz
- 60000390
- SKU intern Uniclima
- PLCN30FF
- Marke
- Chaffoteaux
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Transformator - Sekundärspannung/-strom 3
- 8,5V / 2,72A (Pins 13-14)
- Transformator - Sekundärspannung/-strom 2
- 24,3–24,5V / 0,24–0,3A (Pins 15-16); letzte Ziffer auf dem Foto unklar
- Transformator - Leistung
- 18-19VA; uneindeutige Ziffer auf dem Foto
- Transformator - Code/Charge
- COUET3 MCU 000095609900 / 0601420001963-92D0501700
Häufige Fragen: die elektronische Platine 60000390
Ist diese elektronische Platine Chaffoteaux Isofast für die Niagara Delta-Serie geeignet?
Welche technischen Daten sind für den Transformator dieser Platine für die Isofast F35E H-MOD bekannt?
Wie viele Modelle sind mit dieser Chaffoteaux-Platine kompatibel?
Hat diese Chaffoteaux Isofast-Platine dokumentierte Fehlercodes?
Was ist die Referenz dieser Elektronikplatine?
