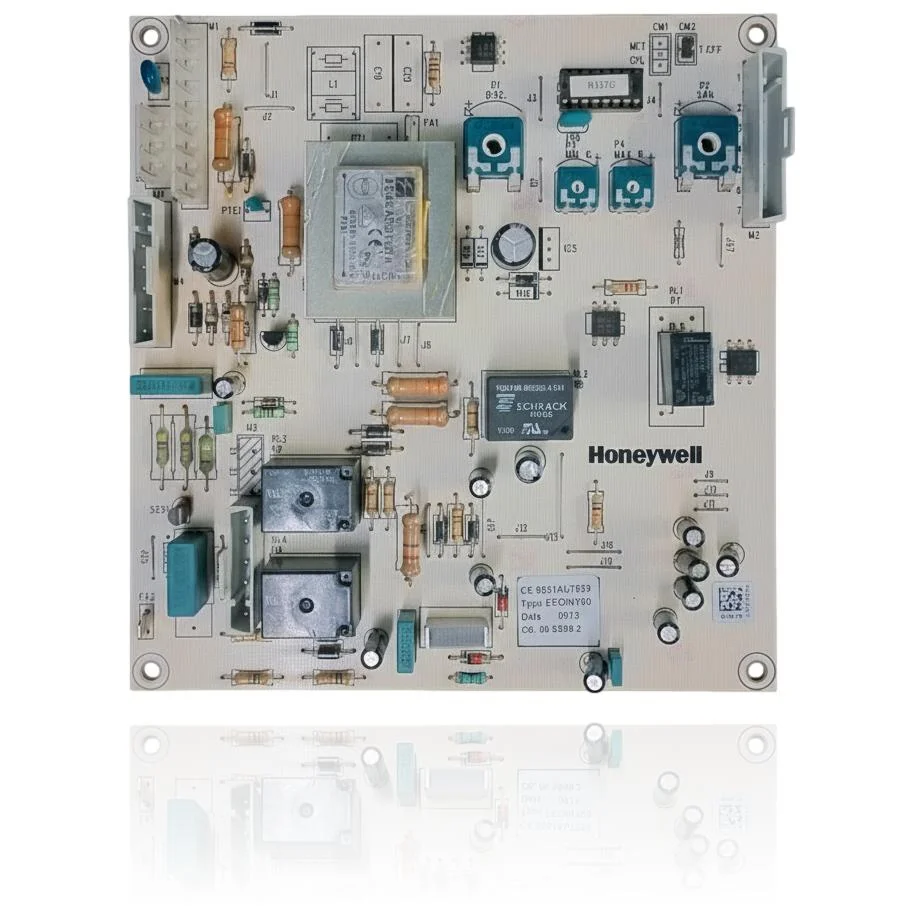

Elektronikplatine Cointra Edyco 21 EI - Honeywell ECOINT00

Mit der Referenz 9158792 kompatible Cointra-Kessel

Elektronische Platine mit der Referenz 9158792. Eine nachgewiesene Kompatibilität: ED 21 EI.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 9158792 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 9158792 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 9158792 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Beim Drücken der Einschalttaste passiert nichts, weder das Display noch der Ventilator.

  Ursache: Die Platine sendet keinen Strom, um den Kessel zu starten.

  Bevor du sie wechselst, messe mit dem Multimeter, ob die Platine Netzstrom erhält, und überprüfe die Sicherung.

• 02

  Das Display zeigt einen Fehler an, setze den Kessel zurück und er funktioniert eine Weile, bevor er später mit einem anderen Code erneut ausfällt.

  Ursache: Die wechselnden Fehlercodes sind oft auf eine intermittierende interne Störung der Platine zurückzuführen.

  Notiere jeden Code, der über einige Tage erscheint: Wenn er nicht immer derselbe ist, verdächtige die Platine.

• 03

  Hast du die Temperatur im Thermostat des Wohnzimmers geändert und der Heizkessel bleibt gleich?

  Ursache: Die Platine interpretiert das Signal des Thermostats oder des Reglers nicht.

  Messen Sie die Kontinuität des Thermostatkabels bis zu den Klemmen der Platine, bevor Sie die Platine wechseln.

• 04

  Die Zirkulationspumpe hört nicht auf zu arbeiten, obwohl keine Heizungsnachfrage besteht.

  Ursache: Das Relais auf der Platine, das die Pumpe steuert, ist geschlossen geblieben und unterbricht den Strom nicht.

  Trenne den Stecker der Pumpe auf der Platine; wenn weiterhin Strom an diesem Ausgang anliegt, ist das Relais blockiert.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Cointra 9158792

Katalogreferenz

9158792

SKU intern Uniclima

PLCCEDY21EI

Marke

Cointra

Teileart

Elektronikplatinen

Einheiten auf Lager

2 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Honeywell

Typ

ECOINT00

CE-Kennzeichnung / benannte Stelle Code

CE 0051AU1699

Herstellungsdatum

09/13

Interne Nummer (Nr.)

56.5389.2

Relais installiert

Schrack V23148-B0005-A101, 12VDC
