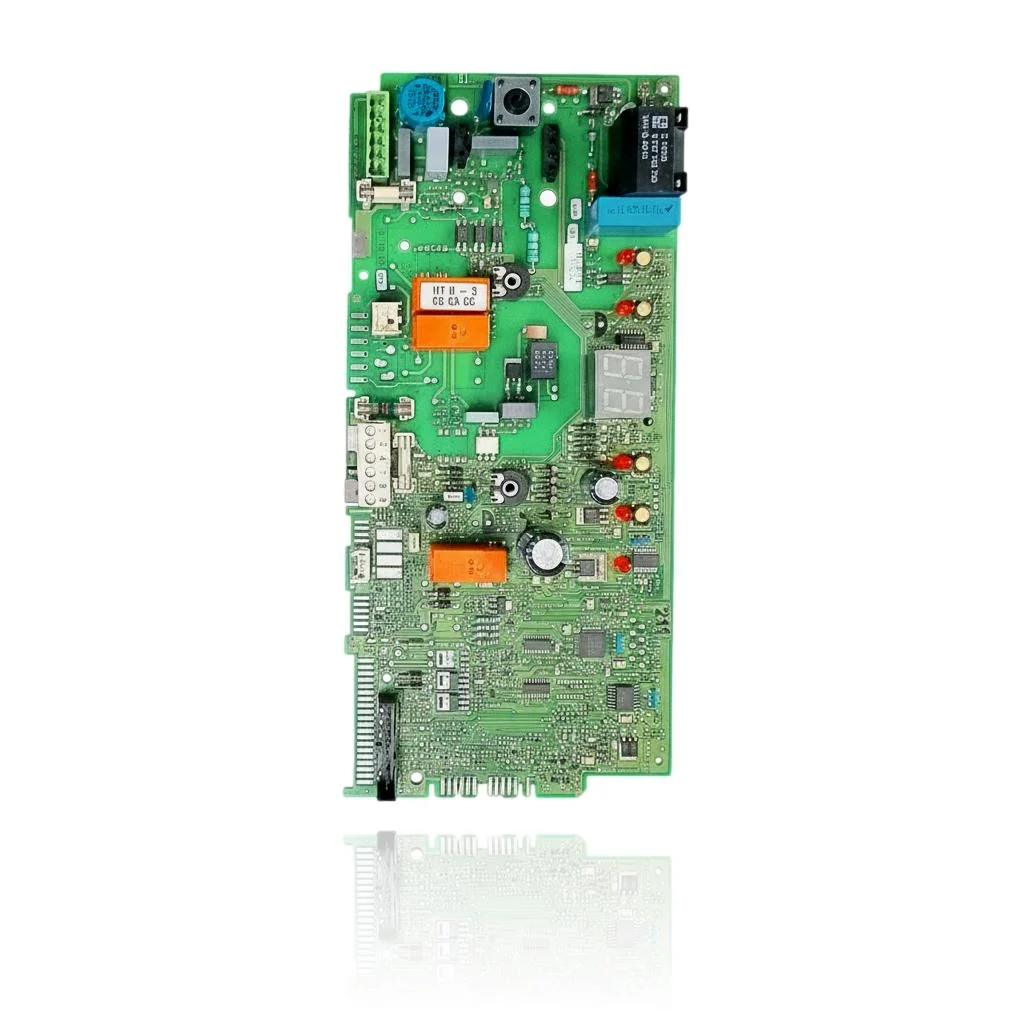

Elektronikplatine für Kessel Cerastar B50 ZWSE23-4 / Euromaxx ZWC 24-28-1MFA
Wenn Ihr Heizkessel nicht startet, blockiert oder sich erratisch verhält, muss eine technische Diagnose bestätigen, ob Sie die Elektronikplatine für den Cerastar B50 ZWSE23-4 / Euromaxx ZWC 24-28-1MFA benötigen. Diese Steuerplatine ist verantwortlich für die Regelung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Bei einem Ausfall könnten Sie den Fehlercode F7 sehen, der auf Probleme bei der Zündung und der Sicherheit hinweist. Dieses Bauteil ist kompatibel mit Modellen wie dem ZWC 24-1MFA 23 und ZWC 28-1MFA 23, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, sie auszutauschen, wenn Fehler auftreten, die ihre Funktion beeinträchtigen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 8748300506
- Garantie
- 1 Jahr
Heizkessel Junkers kompatibel mit der Referenz 8748300506
Elektronische Platine mit der Referenz 8748300506. Zwei bestätigte Kompatibilitäten: ZWC 24-1MFA 23 und ZWC 28-1MFA 23.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZWC 24-1MFA 23 | Junkers Euromaxx | Kontrastiert |
| Junkers ZWC 28-1MFA 23 | Junkers Euromaxx | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 8748300506 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8748300506 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 8748300506 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Es erscheint jedes Mal ein anderer Fehlercode, ohne ein klares Muster.
Ursache: Die Platine interpretiert die Signale der Sensoren und Relais; wenn sie ausfällt, kann sie fehlerhafte Messwerte erzeugen, die zu unterschiedlichen Fehlern führen.
Notiere die genauen Codes, die erscheinen, und wann, und vergleiche sie mit dem Handbuch, bevor du annimmst, dass es die Platine ist.
- 02
Der Bildschirm bleibt schwarz oder flackert beim Empfang von Strom.
Ursache: Die Speiseeinheit der Platine ist diejenige, die das Display einschaltet; wenn sie beschädigt ist, startet der Bildschirm nicht richtig.
Achte darauf, dass die Netzspannung stabil ist und dass keine anderen Geräte im selben Stromkreis Spannungseinbrüche verursachen.
- 03
Die Tasten des Bedienfelds reagieren nicht, obwohl der Heizkessel Strom erhält.
Ursache: Der Mikroprozessor der Platine ist derjenige, der die Tasteneingaben liest; wenn er blockiert ist, funktioniert das Panel nicht mehr.
Versuchen Sie, einen vollständigen Neustart durchzuführen (den Strom für einige Minuten abzuschalten), bevor Sie die Platine ausschließen.
- 04
Der Brenner zündet, schaltet sich aber nach wenigen Sekunden wieder aus, ohne eine Blockade anzuzeigen.
Ursache: Die Platine steuert das Flammensignal und schaltet das Gas ab, wenn diese Messung nicht korrekt ankommt.
Überprüfen Sie, ob die Ionisationselektrode sauber ist: ein Fehler dort äußert sich genauso wie ein Fehler der Platte.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F7 | Probleme beim Zünden und der Sicherheit des Heizkessels. | Das Ionisationssignal ist falsch. Dies kann die Zündung und die Sicherheit des Heizkessels beeinträchtigen. Wenn der Heizkessel nach dem Zündversuch ausgeht, könnte dies an diesem Bauteil liegen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Leiterplatte Junkers 8748300506
- Katalogreferenz
- 8748300506
- SKU intern Uniclima
- PLBO160
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Sichtbare Markierung auf dem Relais (Siebdruck)
- HT II-3 | CB CA CC
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Bosch Junkers ZWC 28-1MFA 23 (PDF) Dokument © Bosch Junkers, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 8748300506
Ist die Marke 'HT II-3', die auf dem Typenschild dieses Datenblatts zu sehen ist, der Herstellercode?
