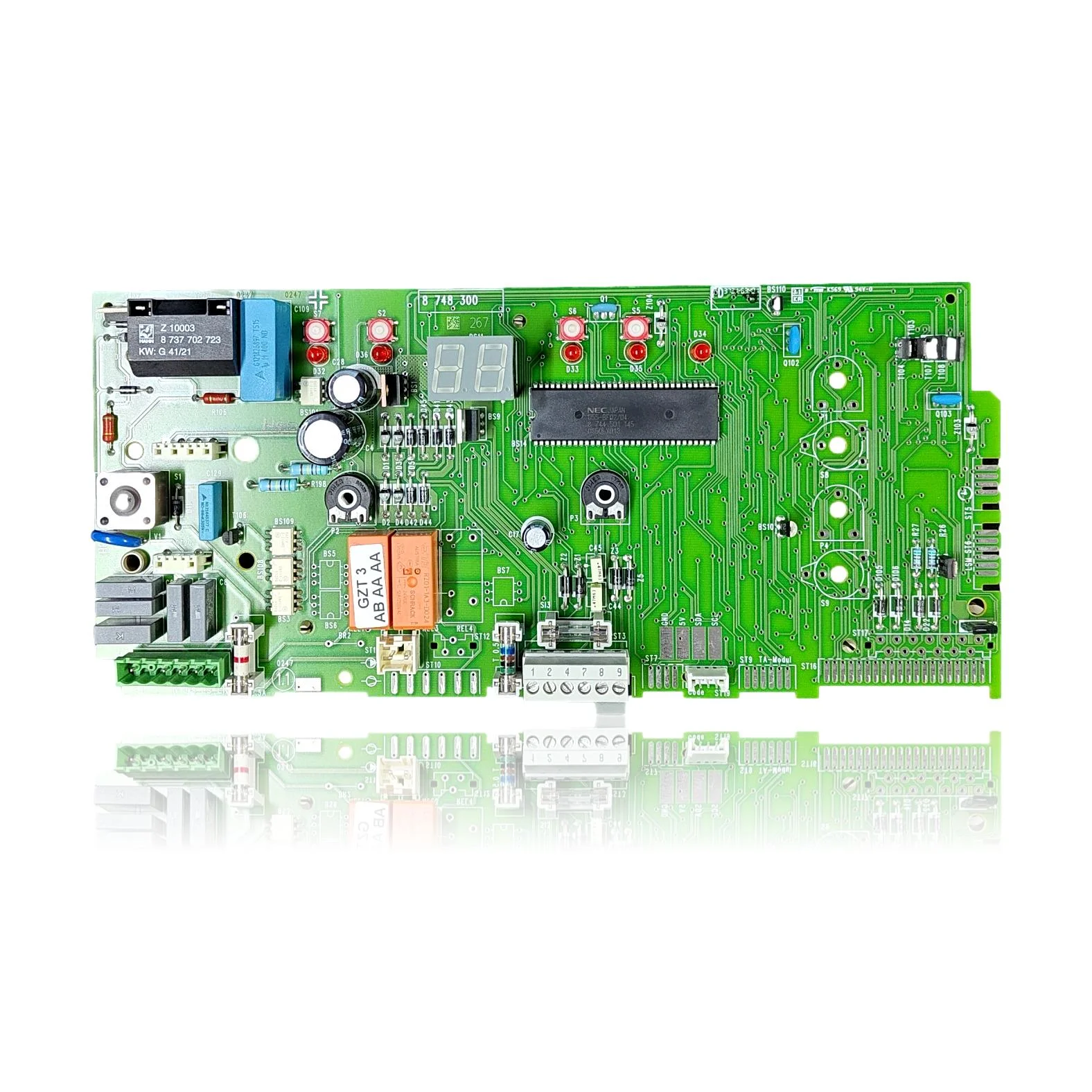

Elektronikplatine Junkers ZWE 24-3 Ref. 8748300267
Wenn dein Heizkessel nicht startet, blockiert oder ein erratisches Verhalten zeigt, muss eine technische Diagnose bestätigen, ob du die Elektronikplatine Junkers ZWE 24-3 Ref. 8748300267 benötigst. Diese Platine, hergestellt von NEC, ist entscheidend für die Steuerung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Bei einem Ausfall kann der Fehlercode E0 angezeigt werden, was auf einen internen Fehler in der Leiterplatte hinweist. Sie ist kompatibel mit verschiedenen Modellen der Serien Eurostar und Cerastar, wie dem ZWE 24-3 MFK und dem ZE 24-3 MFA, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob sie ersetzt werden muss, wenn diese Symptome auftreten, um die Funktion deines Heizkessels wiederherzustellen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 87483002670
- Garantie
- 1 Jahr
Mit der Referenz 87483002670 kompatible Junkers-Kessel
Elektronische Platine mit der Referenz 87483002670. Zehn bestätigte Kompatibilitäten: ZWE 24-3 MFK und ZWE 24-3 MFKD.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZWE 24-3 MFK | Junkers Eurostar / Cerastar ZWE 24-3 | Kontrastiert |
| Junkers ZWE 24-3 MFKD | Junkers Eurostar / Cerastar ZWE 24-3 | Kontrastiert |
| Junkers ZWE 24-3 MFAD | Junkers Eurostar / Cerastar ZWE 24-3 | Kontrastiert |
| Junkers ZWE 24-3 MFA | Junkers Eurostar / Cerastar ZWE 24-3 | Kontrastiert |
| Junkers ZWE 24-3 HAD | Junkers Eurostar / Cerastar ZWE 24-3 | Kontrastiert |
| Junkers ZWE 24-3 HKD | Junkers Eurostar / Cerastar ZWE 24-3 | Kontrastiert |
| Junkers ZE 24-3 MFK | Junkers Eurostar / Cerastar ZE 24-3 | Kontrastiert |
| Junkers ZE 24-3 MFA | Junkers Eurostar / Cerastar ZE 24-3 | Kontrastiert |
| Junkers ZWE 28-3 MFAD | Junkers Eurostar / Cerastar ZWE 28-3 | Kontrastiert |
| Junkers ZWE 28-3 HAD | Junkers Eurostar / Cerastar ZWE 28-3 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 87483002670 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 87483002670 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 87483002670 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zeigt keinerlei Lebenszeichen: weder Display, noch Ventilator, noch Kontrollleuchte eingeschaltet.
Ursache: Die Platine erhält keine Stromversorgung oder verteilt diese nicht an die anderen Komponenten, sodass nichts startet.
Messe mit einem Multimeter, ob Strom zur Platine gelangt, und überprüfen Sie die Sicherung, bevor Sie sie als defekt betrachten.
- 02
Sie schaltet sich ein, funktioniert eine Weile und stoppt dann plötzlich von selbst, wobei ein Fehlercode angezeigt wird, der nicht immer derselbe ist.
Ursache: Die Kontakte oder Lötstellen der Platine fallen intermittierend aus, insbesondere bei der Hitze während des Betriebs.
Notiere den genauen Code jedes Mal, wenn er springt: Wenn er ohne Grund von einem Fehler zu einem anderen wechselt, notiere die Plakette und nicht ein bestimmtes Bauteil.
- 03
Der Thermostat oder die Steuerung des Heizkessels können nicht starten, obwohl Wärme angefordert wird.
Ursache: Die Platine, die das Signal des Thermostats empfängt, verarbeitet den Befehl nicht.
Brücken Sie keine Kontakte und speisen Sie keine Komponenten direkt zur Prüfung. Bitten Sie einen Techniker, die Ursache gemäß dem Handbuch des Modells und seiner Revision zu überprüfen, ohne die Schutzvorrichtungen zu deaktivieren. Das Symptom oder der Code bestätigt nicht allein, dass dieses Teil defekt ist.
- 04
Die Pumpe oder der Ventilator bleiben die ganze Zeit eingeschaltet, selbst wenn der Heizkessel keine Wärme anfordert.
Ursache: Das Relais auf der Platine, das dieses Bauteil steuert, ist festgeklebt und schaltet nicht ab.
Trenne den Stecker dieses Bauteils auf der Platine; wenn weiterhin Ausgangsstrom vorhanden ist, ist das Relais durchgeschmolzen und das Problem liegt nicht am Bauteil.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| E0 | Interne Störung der Leiterplatte. | Die Selbstdiagnose erkennt eine interne Störung in der Hauptplatine; der Hersteller schreibt den Austausch der Leiterplatte vor. Prüfen Sie zuvor Spannungsversorgungen/Verbindungen und Sicherungen und führen Sie einen Reset durch: Wenn E0 erneut auftritt, ist die Leiterplatte defekt. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Junkers 87483002670
- Katalogreferenz
- 87483002670
- SKU intern Uniclima
- PLCZWE24-3
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Platinencode (Siebdruck)
- 8748300267
- Zusatzcode auf der Platine
- 8737702723
- Code KW
- G 41/21
- Referenz auf der Rückseite gedruckt
- 8737710305
- Referenz des Displays
- BS11
- EPROM-Chip-Code
- 8744501145
- Hersteller des EPROM-Chips
- NEC
- Ein weiterer bedruckter Relais
- Z 10003
- Modell des orangefarbenen Relais
- GZT 3 AB AA AA (möglicherweise R201-1A3-D024)
Häufige Fragen zur Elektronikplatine 87483002670
Gilt dieses Bauteil für einen Junkers Cerastar ZWE 24-3 HA Heizkessel?
Eignet sich diese Platine für die Cerastar ZE 24-3 MFK zusätzlich zur ZWE?
