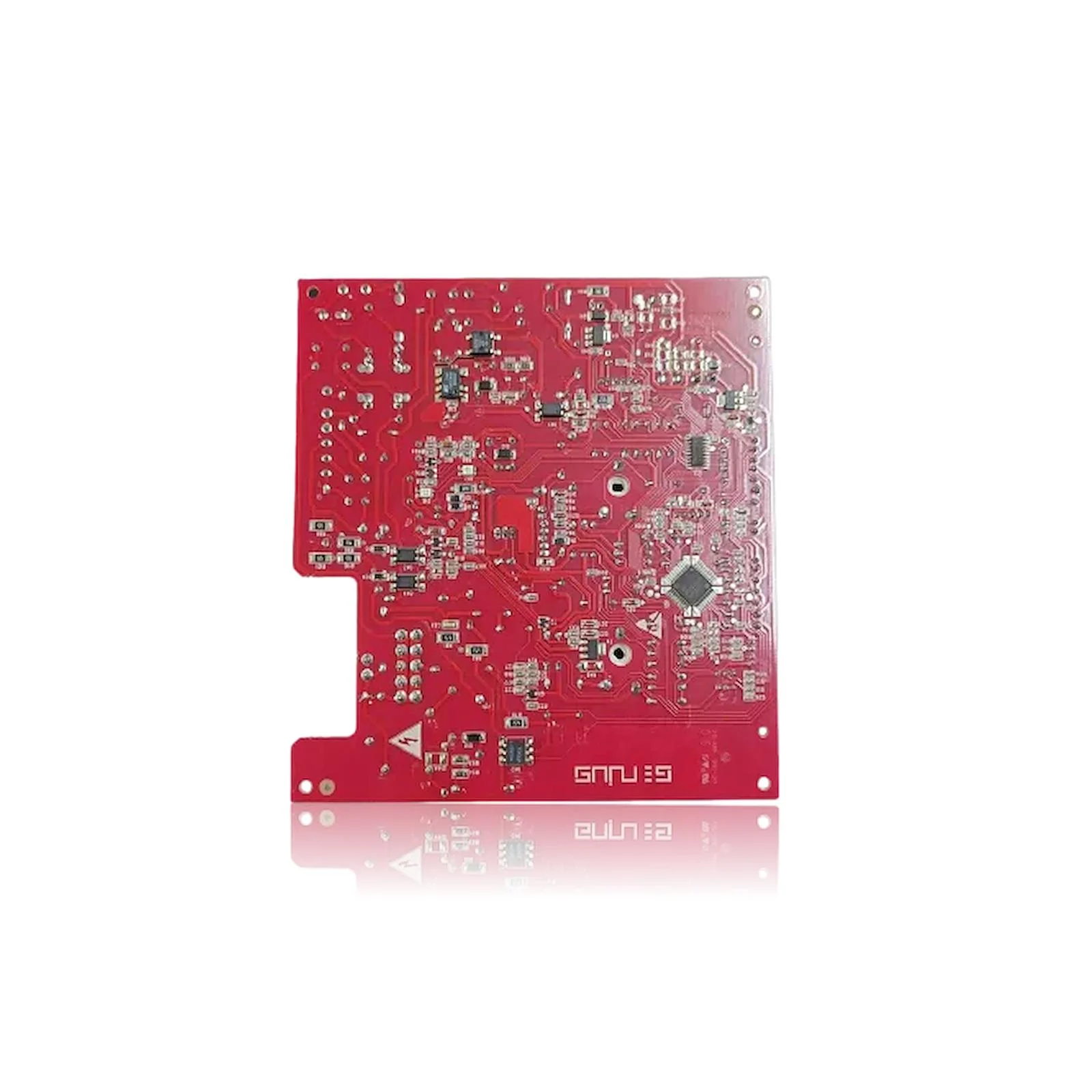

Elektronikplatine Nova Florida Fondital Vela Eco Compact Ref. 6SCHEMOD23
Die Elektronikplatine Nova Florida Fondital Vela Eco Compact ist ein entscheidendes Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, in den Störungsmodus gehen oder unregelmäßig funktionieren. Die Benutzer können die fest leuchtende rote LED 2 bemerken, die auf eine Störung des Brenners hinweist, oder die fest leuchtende gelbe LED 1, die auf eine Störung aufgrund einer Anomalie bei der Abgasansaugung/-abführung hinweist. Diese Platine ist kompatibel mit den Heizkesseln Panarea Eco Compact CTFS 24 Low NOx und Vela Eco Compact CTFS 24 Low NOx, unter anderem. Sie sollte bei Erkennung dieser Fehlersymptome ausgetauscht werden.
Fondital-Kessel, die mit der Referenz 6SCHEMOD23 kompatibel sind
Elektronische Platine mit der Referenz 6SCHEMOD23. Zwei bestätigte Kompatibilitäten: Panarea Eco Compact CTFS 24 Low NOx und Vela Eco Compact CTFS 24 Low NOx.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Fondital Panarea Eco Compact CTFS 24 Low NOx | Panarea Eco Compact CTFS 24 Low NOx | Kontrastiert |
| Fondital Vela Eco Compact CTFS 24 Low NOx | Panarea Eco Compact CTFS 24 Low NOx | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 6SCHEMOD23 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 6SCHEMOD23 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die elektronische Platine 6SCHEMOD23 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel startet nicht und es leuchtet keine Anzeige, als ob er keinen Strom hätte.
Ursache: Die Platine verteilt die Stromversorgung an die restlichen Komponenten, und wenn ihr Stromeingang ausfällt, bleibt alles ohne Spannung.
Überprüfen Sie den Sicherungskasten und die Hauptsicherung des Heizkessels, bevor Sie die Platine austauschen.
- 02
Die Umwälzpumpe hört nie auf, nicht einmal, wenn der Heizkessel ausgeschaltet ist.
Ursache: Ein Relais auf der Platine, das die Pumpe steuert, ist in der geschlossenen Position hängen geblieben.
Trennen Sie den Kessel für einige Sekunden vom Netz und überprüfen Sie, ob die Pumpe beim Wiederherstellen der Spannung stoppt; wenn sie weiterläuft, deutet das auf die Platine hin.
- 03
Der Heizkessel schaltet sich ab und zu von selbst aus und muss neu gestartet werden, ohne ein klares Muster.
Ursache: Die Elektronik verliert an Stabilität und unterbricht die Versorgung als Sicherheitsmaßnahme, obwohl im restlichen System kein tatsächlicher Defekt vorliegt.
Führen Sie ein Protokoll darüber, wann es auftritt (bei mehr oder weniger Wärmebedarf), bevor Sie entscheiden, dass es die Platine ist.
- 04
Alle paar Tage erscheint ein anderer Fehlercode, ohne dass ein offensichtlicher Zusammenhang zwischen ihnen besteht.
Ursache: Die Platine hat intermittierende Probleme beim Auslesen mehrerer Eingänge, nicht nur eines einzelnen.
Notiere jeden auftretenden Code und die Uhrzeit: Wenn es sich um unterschiedliche Codes ohne Muster handelt, deutet dies eher auf die Platine als auf eine konkrete Komponente hin.
Fehlercodes von Fondital, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| LED 2 rot dauerhaft | Brennerblockierung (der Heizkessel geht in Störung). | Die Modulationsplatine kann ausfallen (versorgt/steuert die Zündung nicht oder erkennt die Ionisation nicht) und verursacht die Brennerblockierung. Prüfen: Versorgung der Platine und Ausgänge zum Zündtransformator/Gasventil sowie Ionisationssignal, bevor ausgetauscht wird. |
| LED 1 gelb dauerhaft | Sperre durch Anomalie bei Ansaugung/Abgasabführung (CTFS, Luft-/Abgas-Druckwächter gibt nicht frei). | Ist die Modulationsplatine defekt, kann sie den Schaltkreis des Druckwächters/Gebläses nicht korrekt steuern und diese Sperre erzwingen. Durchgang des Druckwächters, Silikonschläuche und, auf der Platine, Ein-/Ausgänge des Druckwächter-Steuerschaltkreises prüfen, bevor ein Austausch erfolgt. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Fondital 6SCHEMOD23
- Katalogreferenz
- 6SCHEMOD23
- Marke
- Fondital
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Spannung und Frequenz
- 230Vac 50-60Hz
- Strichcode des Etiketts
- I231116L0266R0M2.1
- Interner Code des Elektronikherstellers
- FCN59 R.0 M.2.1
- Interner Code des Herstellers der Elektronik (sekundär)
- 46300022
- Die Handelsreferenz 6SCHEMOD23 und die internen Codes FCN59 R.0 M.2.1 / 46300022 entsprechen derselben Komponente mit zwei unterschiedlichen Kodierungen: Es handelt sich nicht um verschiedene Teile.
Häufige Fragen: 6SCHEMOD23
Passt die Platte Ref. 6SCHEMOD23 für eine Fondital Vela Eco Compact CTFS 24 Low NOx (C 295-03)?
Mein Panarea Eco Compact zeigt den Code FCN59 R.0 M.2.1 anstelle von 6SCHEMOD23, ist das dasselbe Modul?
Welche Spannung hat die Platine der Vela Eco Compact CTFS 24?
