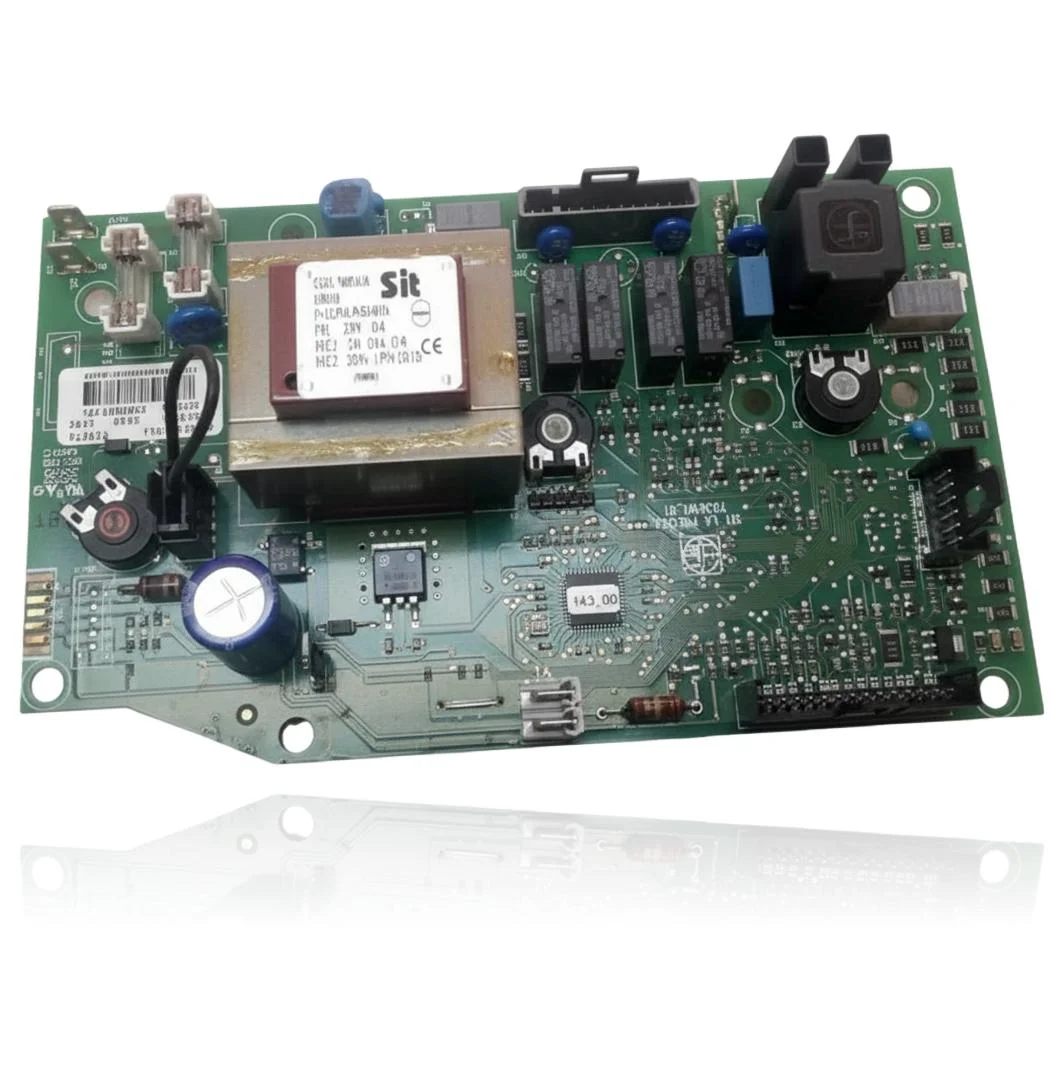

Elektronikplatine Sime Metropolis H25 BF Ref. 6230630

Mit der Referenz 6230630 kompatible Sime-Kessel

Elektronische Platine mit der Referenz 6230630. 16 nachgewiesene Kompatibilitäten: 23 BF und 23 OF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 6230630 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 6230630 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 6230630 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel startet nicht, er ist komplett tot.

  Ursache: Es kommt kein Strom von der Platine zum restlichen System, kein Bauteil erhält den Befehl zu funktionieren.

  Überprüfen Sie, ob Netzstrom auf die Platine kommt und ob die Eingangssicherung nicht durchgebrannt ist, bevor Sie sie austauschen.

• 02

  Das Gasventil öffnet nicht, oder es öffnet und es gibt keine Flamme, obwohl der Rest des Kessels zu funktionieren scheint.

  Ursache: Der Block, der das Gasventil steuert (auf dieser Platine ist ein SIT-Montage vorhanden), gibt das Öffnungssignal; wenn er ausfällt, gelangt das Gas nicht zum Brenner.

  Achte darauf, dass das Gasventil beim Zünden Strom erhält; wenn nichts ankommt, liegt das Problem vorher, auf der Platine.

• 03

  Der Kessel moduliert die Flamme unregelmäßig, sie steigt und fällt ohne Bezug zur Wärmeanforderung.

  Ursache: Die Steuerung des Modulationssignals zum Ventil gerät außer Kontrolle, wenn die Steuerplatine beschädigt ist.

  Schließe aus, dass der Temperatursensor nicht verschmutzt oder verschoben ist, da dies ebenfalls zu einer unregelmäßigen Modulation führen kann.

• 04

  Der Heizkessel blockiert mit verschiedenen Fehlercodes, ohne ein klares Muster zwischen den Ausfällen.

  Ursache: Eine beschädigte Leiterbahn oder eine kalte Lötstelle auf der Platine führt zu fehlerhaften Messwerten mehrerer Sensoren gleichzeitig, was zu wechselnden Fehlern führt.

  Notiere die Codes, sobald sie erscheinen; wenn sie nicht mit derselben Komponente übereinstimmen, ist es wahrscheinlicher, dass es die Platine und nicht ein einzelner Sensor ist.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Sime 6230630

Katalogreferenz

6230630

SKU intern Uniclima

PLCMTRH25

Marke

Sime

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Primärspannung des Transformators

230V

Hersteller des Transformator-/Ventilblocks (Logo auf dem Typenschild)

SIT

Code im QFP-Chip

143.00
