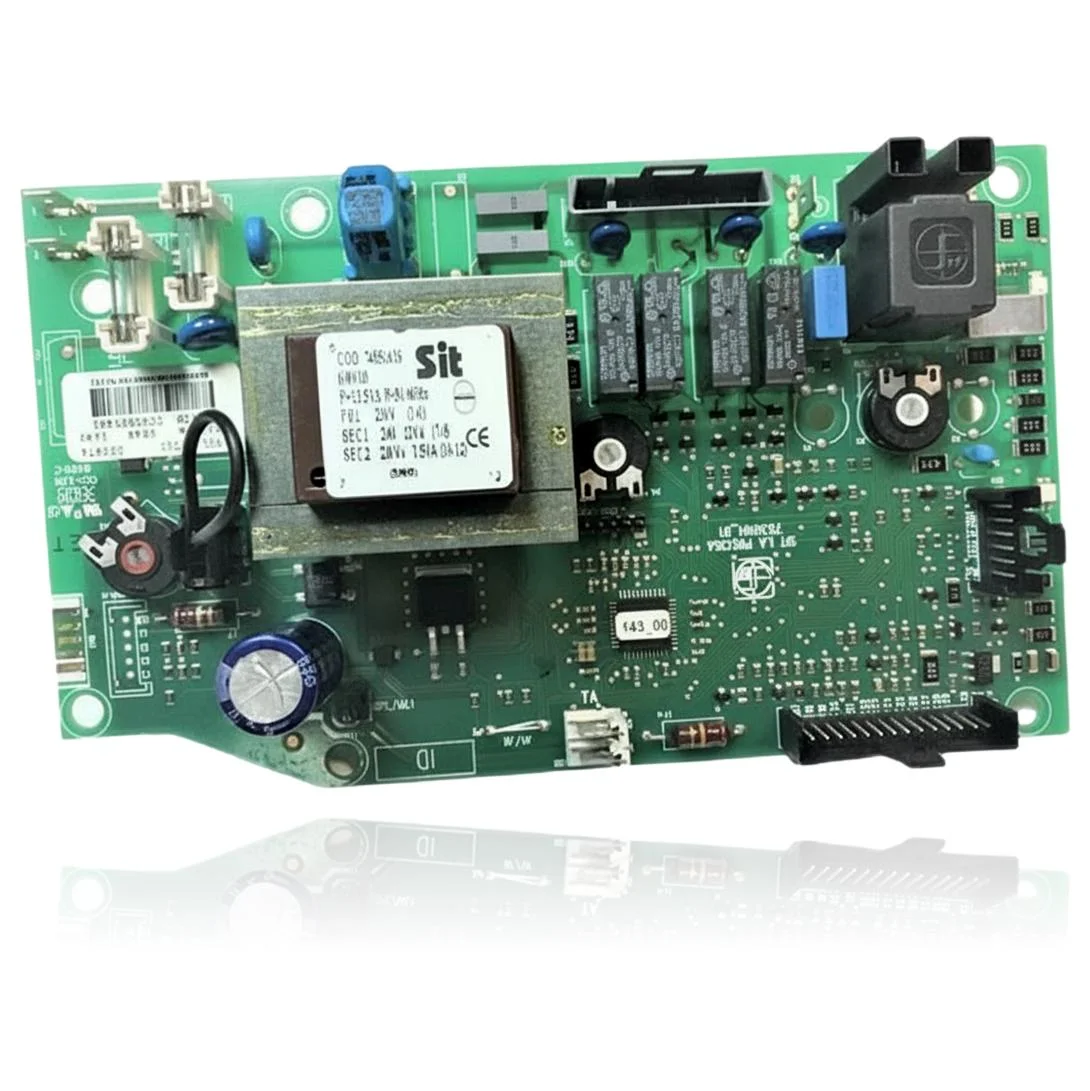

Elektronikplatine Metropolis 25 BF - Transformator Sit 6NW10
Die elektronische Platine Metropolis 25 BF - Transformator Sit 6NW10 ist das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, blockiert bleiben oder ein unberechenbares Verhalten zeigen. Dieses Modell ist kompatibel mit Heizkesseln der Reihe Metropolis sowie mit anderen Modellen der Reihen Climit GG M, Format ZIP, Format ZIP 5 und Formel. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn eines dieser Symptome auftritt.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 6230630
- Garantie
- 1 Jahr
Mit der Referenz 6230630 kompatible Sime-Kessel
Elektronische Platine mit der Referenz 6230630. 16 nachgewiesene Kompatibilitäten: 23 BF und 23 OF.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Sime 23 BF | Climit GG M | Kontrastiert |
| Sime 23 OF | Climit GG M | Kontrastiert |
| Sime 28 BF | Climit GG M | Kontrastiert |
| Sime 28 OF | Climit GG M | Kontrastiert |
| Sime 25 BF TS | Format ZIP | Kontrastiert |
| Sime 30 BF TS | Format ZIP | Kontrastiert |
| Sime 35 BF TS | Format ZIP | Kontrastiert |
| Sime 25 BF | Format ZIP 5 | Kontrastiert |
| Sime 25 BF TS | Format ZIP 5 | Kontrastiert |
| Sime 25 OF | Format ZIP 5 | Kontrastiert |
| Sime 30 OF S | Format ZIP 5 | Kontrastiert |
| Sime 23 OF | Format ZIP GGF | Kontrastiert |
| Sime 28 OF | Format ZIP GGF | Kontrastiert |
| Sime 30C Clima | Formel | Kontrastiert |
| Sime 25 BF | Metropolis | Kontrastiert |
| Sime 30 BF | Metropolis | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 6230630 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 6230630 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 6230630 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel springt nicht an, weder das Display noch die Anzeigen leuchten.
Ursache: Der Transformator der Platine liefert keine Spannung an die 24V-Schaltungen, was die Steuerung und Anzeige verhindert.
Überprüfen Sie mit einem Multimeter, ob 230V am Eingang des Transformators anliegen und ob Strom am Ausgang vorhanden ist, bevor Sie die gesamte Platine wechseln.
- 02
Der Heizkessel schaltet sich ohne ersichtlichen Grund intermittierend von selbst aus.
Ursache: Ein Transformator, der instabil Strom verliert, verursacht intermittierende Unterbrechungen in den Niederspannungssteuerkreisen.
Beobachte, ob der Fehler nach mehreren Stunden Betrieb häufiger auftritt; das kann auf einen Transformator hindeuten, der sich durch die Hitze verschlechtert.
- 03
Der Raumthermostat startet den Heizkessel nicht, obwohl er Wärme anfordert.
Ursache: Das Signal des Thermostats erreicht die Platine nicht, da keine Versorgung im 24V-Kreis vorhanden ist, weshalb die Nachfrage nicht verarbeitet wird.
Überprüfen Sie die Verbindung des Thermostats direkt an den Klemmen der Platine, um ein Problem mit der externen Verkabelung auszuschließen.
- 04
Die Elektromagnetventile oder der Ventilator erhalten keinen Aktivierungsbefehl.
Ursache: Diese Komponenten hängen von den Niederspannungskreisen ab, die vom Transformator auf der Platine ausgehen.
Stelle sicher, dass keine Sicherung oder thermische Sicherung ausgelöst wurde, bevor du die gesamte Platine aufgrund eines Fehlers des Transformators austauschst.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Sime 6230630
- Katalogreferenz
- 6230630
- SKU intern Uniclima
- MODSI25BF
- Marke
- Sime
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Primärspannung des Transformators
- 230V
- Sekundär 1 des Transformators
- 24V 12VA
- Sekundärwicklung 2 des Transformators
- 24V 1,5A
- Hersteller des Transformators
- Setzen Sie sich.
- Interner Code des Transformators
- 6NW10
- Hauptchip-Markierung
- 143_00
Häufige Fragen: die elektronische Platine 6230630
Welche Spannungen liefert der Transformator Sit 6NW10 von diesem Typenschild?
Gilt diese Platine für eine Format ZIP 25 BF TS?
Eignet sich diese Platine auch für eine Climit GG M 28 OF?
