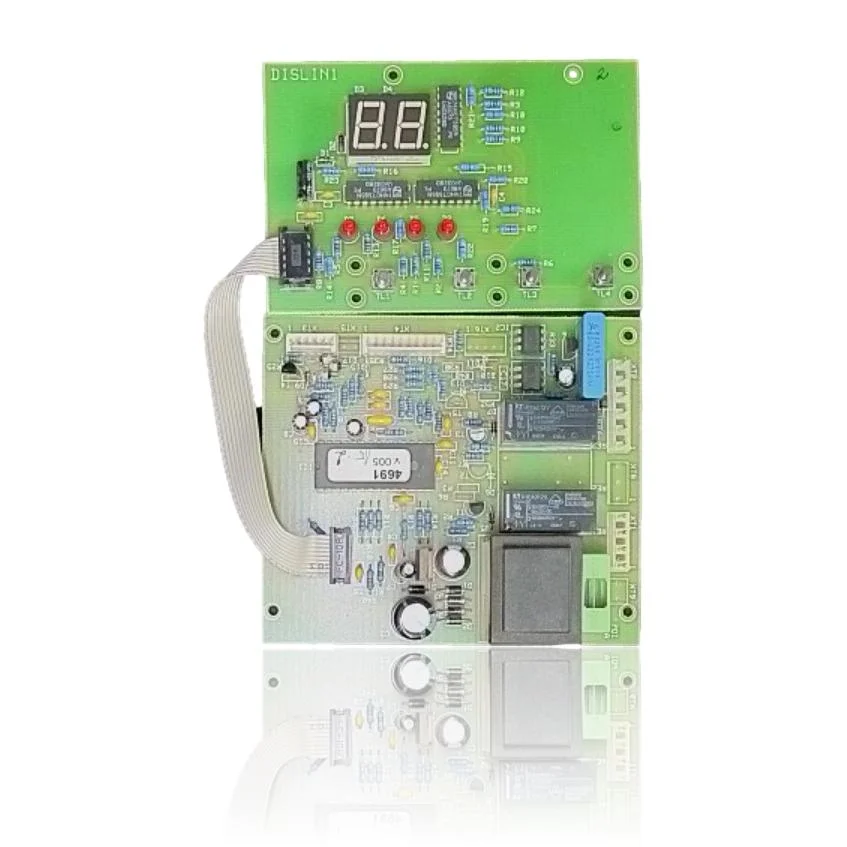

Elektronikplatine Vaillant VMW 232-1
Die Elektronikplatine Vaillant VMW 232-1, Referenz S1047000, ist ein Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei Fehlern kann der Heizkessel möglicherweise nicht starten, sich blockieren oder erratisch funktionieren. Diese Platine ist kompatibel mit Modellen der Turbocombi-Serie VMW 232-1, wie dem VMW 232/1 und VMW2321, unter anderem. Es wird empfohlen, sie auszutauschen, wenn Symptome einer Fehlfunktion festgestellt werden, wie die Fehler F.61, F.62, F.63, F.64 oder F.67.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz 130835 kompatible Vaillant-Kessel
Elektronische Platine mit der Referenz 130835. Drei nachgewiesene Kompatibilitäten: VMW 232-1 und VMW 232/1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 232-1 | Turbocombi VMW 232-1 | Kontrastiert |
| Vaillant VMW 232/1 | Turbocombi VMW 232-1 | Kontrastiert |
| Vaillant VMW2321 | Turbocombi VMW 232-1 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 130835 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 130835 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 130835 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel ist komplett ausgeschaltet, nicht einmal die Zündlampe leuchtet.
Ursache: Es gibt einen Fehler in der Stromversorgung der Platine.
Überprüfen Sie, ob Strom zur Platine fließt, und stellen Sie sicher, dass keine Sicherungen durchgebrannt sind, bevor Sie sie austauschen.
- 02
Die Fehleranzeige blinkt und der Kessel startet nicht.
Ursache: Die Platine hat den Zyklus aufgrund einer Sicherheitsanomalie blockiert.
Zähle die Blinzeln oder überprüfe den Code, falls vorhanden, und vergleiche ihn mit der Fehlerliste, bevor du die Platine wechselst.
- 03
Die Flamme zündet, erlischt aber sofort ohne ersichtlichen Grund.
Ursache: Die Platine hält das Ionisationssignal nicht gut oder steuert das Gasventil schlecht.
Überprüfen Sie, ob die Zünd- und Ionisationskabel richtig an der Platine angeschlossen sind, bevor Sie sie ersetzen.
- 04
Die Temperaturregler bewirken nichts, der Kessel reagiert nicht auf sie.
Ursache: Der Steuerbereich der Platine verarbeitet die Benutzerbefehle nicht.
Wenn möglich, teste ein anderes Thermostat, um auszuschließen, dass der Fehler von außerhalb der Platine kommt.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.61 | Fehler: Steuerung der Gasarmatur | Die Leiterplatte kann das Aktivierungssignal des Ventils nicht umschalten oder korrekt auslesen (Relais/Leistungsstufe oder beschädigte Leiterbahn), was einen Betätigungsfehler verursacht. Prüfen Sie die Spannung an den Klemmen des Ventils während des Starts und die Durchgängigkeit/den Strom von der Platine; sind Ventil und Verkabelung in Ordnung, ist die Leiterplatte zu vermuten. |
| F.62 | Fehler: Trennsteuerung des Gasventils | Bleibt die Ausgangsstufe der Leiterplatte ‚hängen‘ oder verzögert sich, hält sie das Ventil nach dem Erlöschen der Flamme energetisiert und erzeugt die Abschaltverzögerung. Prüfen Sie mit der Diagnose die Abfallzeit und ob eine Restspeisung des Ventils vorliegt; schließt das Ventil einwandfrei, liegt die Ursache meist in der Leiterplatte. |
| F.63 | Fehler: EEPROM | Beschädigung oder Fehler des Speicherschaltkreises der Leiterplatte; die Steuerung blockiert das Gerät. Prüfen Sie die Spannungsversorgungen und Massen; bleibt der Fehler nach Neuinitialisierung/Parametrierung bestehen, tauschen Sie die Leiterplatte aus. |
| F.64 | Fehler: Elektronik / Fühler / Analog-Digital-Wandler | Fehler der A/D-Auslesung oder der Elektronik der Leiterplatte, die Kurzschlüsse an NTC/Eingängen interpretiert. Prüfen Sie die NTC-Fühler und die Verkabelung; sind die Fühler und die 5-V-Referenz korrekt, liegt die Störung an der Leiterplatte. |
| F.67 | Störung Elektronik/Flamme (unplausibles Flammensignal) | Die Flammenüberwachungselektronik (ASIC/Ionisationsstufe auf der Leiterplatte) interpretiert ein nicht plausibles Signal. Zündelektrode/Ionisationskabel und Erdung prüfen; sind diese in Ordnung, das Signal an den Klemmen der Leiterplatte prüfen und die Platine austauschen, wenn die Verarbeitung fehlerhaft ist. |
| F.70 | Ungültiger Produktcode (DSN) | Nach dem Austausch von Display und/oder Leiterplatte ohne Neukonfiguration der DSN oder mit falschem Kodierwiderstand auf der Platine blockiert das Gerät. DSN in D.93/D.97 prüfen/einstellen und den Kodierwiderstand auf der Leiterplatte überprüfen. |
| F.97 | Selbsttest der Hauptleiterplatte fehlgeschlagen | Der Selbsttest der Hauptleiterplatte erkennt einen internen Fehler der Leiterplatte. Stromversorgung, Sicherungen und Massen prüfen; tritt der Fehler erneut auf, die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Vaillant 130835
- Katalogreferenz
- 130835
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Siebdruckcode der Leiterplatte (PCB)
- DISLIN1
- Code/Version auf dem Komponentenetikett
- 4691 V.005
Häufige Fragen zur Elektronikplatine 130835
Passt diese elektronische Platine für eine Vaillant VMW 230-1?
Passt diese Platine sowohl für die VMW 230-1 als auch für die VMW 232-1?
