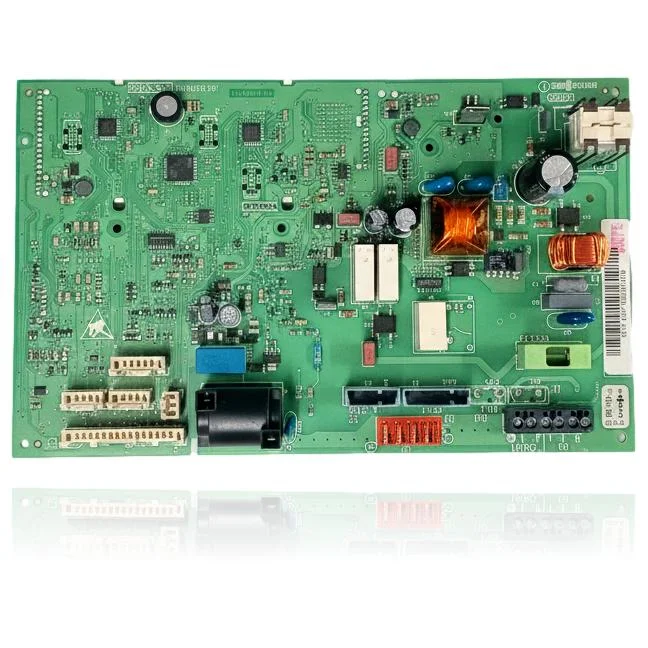

Elektronikplatine Viessmann Vitodens 100-W Ref. 7870767
Wenn Ihr Heizkessel nicht startet, blockiert oder sich erratisch verhält, muss eine technische Diagnose bestätigen, ob Sie die Elektronikplatine Viessmann Vitodens 100-W benötigen. Dieses Bauteil ist verantwortlich für die Steuerung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Bei einem Ausfall können die Fehlercodes Fd oder FF angezeigt werden, was auf ein Problem mit der Steuerungseinheit des Brenners hinweist. Sie ist kompatibel mit verschiedenen Modellen der Reihe Vitodens 100-W, wie dem B1HC 19kW, B1HC 26kW und B1KC 35kW, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome festgestellt werden, um die Funktion des Heizkessels wiederherzustellen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 7870767
- Garantie
- 1 Jahr
Viessmann-Kessel, die mit der Referenz 7870767 kompatibel sind
Elektronische Platine mit der Referenz 7870767. Fünf nachgewiesene Kompatibilitäten: B1HC 19kW und B1HC 26kW.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Viessmann B1HC 19kW | Vitodens 100-W | Kontrastiert |
| Viessmann B1HC 26kW | Vitodens 100-W | Kontrastiert |
| Viessmann B1HC 35kW | Vitodens 100-W | Kontrastiert |
| Viessmann B1KC 26kW | Vitodens 100-W | Kontrastiert |
| Viessmann B1KC 35kW | Vitodens 100-W | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 7870767 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7870767 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 7870767 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, ohne Display und Lichter.
Ursache: Die Platine empfängt oder verteilt die Stromversorgung an den Kessel nicht.
Messen Sie, ob die 230V an die Platine ankommen, und überprüfen Sie, ob die interne Sicherung durchgebrannt ist.
- 02
Das Display zeigt einen Fehler an, der beim Versuch, neu zu starten, erneut auftritt.
Ursache: Der Mikrocontroller der Platine erkennt einen Fehler und blockiert den Betrieb aus Sicherheitsgründen.
Notiere den Fehlercode und konsultiere das Viessmann-Codes Handbuch, bevor du die Platine wechselst: es könnte ein Problem mit einem Sensor sein, nicht mit der Steuerung.
- 03
Der Kessel schaltet sich von selbst aus und muss neu gestartet werden, damit er wieder funktioniert.
Ursache: Ein intermittierender Fehler auf der Platine verursacht Mikroausfälle, die die Steuerung zurücksetzen.
Überprüfen Sie, ob die Stecker des Kabelbaums auf der Platine richtig angeschlossen und frei von Korrosion sind, bevor Sie sie ersetzen.
- 04
Es reagiert nicht auf die Steuerung oder die Programmierung, obwohl es anscheinend Strom hat.
Ursache: Die Platine verarbeitet das Signal des Reglers oder des Zeitprogramms nicht.
Überprüfen Sie, ob der Fehler weiterhin besteht, wenn die Steuerung getrennt und der Kessel im manuellen Modus ist, bevor Sie die Platine als defekt betrachten.
Fehlercodes von Viessmann, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| Fd | Brenner blockiert durch Fehler in der Steuereinheit (Steuer-/Elektronikeinheit des Brenners). | Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden. |
| FF | Brenner blockiert durch Fehler in der Steuereinheit (Steuer-/Elektronikeinheit des Brenners). | Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Viessmann 7870767
- Katalogreferenz
- 7870767
- SKU intern Uniclima
- PLVI064X
- Marke
- Viessmann
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen: die elektronische Platine 7870767
Passt diese Platte Ref. 7870767 für die Viessmann Vitodens 100-W B1HC-19?
Ist die Platine für die Vitodens 100-W B1HK und die B1KC-26 dieselbe?
