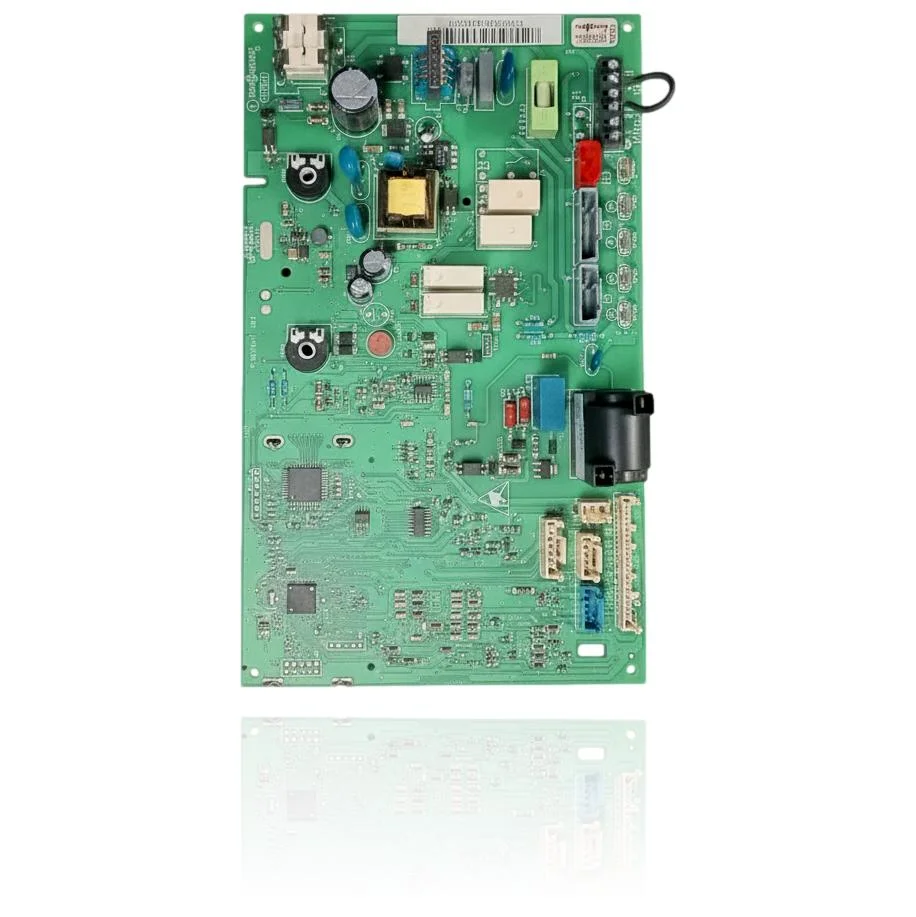

Elektronikplatine Viessmann Vitodens 100-W B1HA
Die Elektronikplatine Viessmann Vitodens 100-W B1HA steuert das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei Fehlern kann der Heizkessel möglicherweise nicht starten, sich blockieren oder erratisch funktionieren. Die Benutzer können Fehlermeldungen wie F0, FC, Fd, FF und E3 beobachten. Diese Platine ist kompatibel mit den Modellen Vitodens 100-W B1HA und Vitodens 100-W B1KA sowie weiteren Optionen der Reihe. Es wird empfohlen, sie auszutauschen, wenn diese Fehlersymptome festgestellt werden.
inkl. MwSt.
Per WhatsApp anfragenViessmann-Kessel, die mit der Referenz 7842194 kompatibel sind
Elektronische Platine mit der Referenz 7842194. Zwei bestätigte Kompatibilitäten: Vitodens 100-W B1HA und Vitodens 100-W B1KA.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Viessmann Vitodens 100-W B1HA | Vitodens 100-W | Kontrastiert |
| Viessmann Vitodens 100-W B1KA | Vitodens 100-W | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 7842194 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7842194 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 7842194 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel ist komplett ausgeschaltet, ohne Display und ohne leuchtende Anzeigen.
Ursache: Die Platine erhält oder verwaltet die Eingangsstromversorgung nicht.
Überprüfen Sie die Hauptsicherung und messen Sie den Eingangsstrom zur Heizungsanlage, bevor Sie die Platine wechseln.
- 02
Auf dem Bildschirm erscheint ein Fehlercode, der auch nach dem Zurücksetzen des Heizkessels nicht verschwindet.
Ursache: Die Platine bleibt gesperrt, da sie weiterhin einen Fehler im Sicherheitskomponenten erkennt, die sie überwacht.
Notiere den genauen Code und überprüfe zuerst die vom Code angezeigte Komponente (Fühler, Druckschalter, Flamme), bevor du die Platine austauschst.
- 03
Startet nicht, obwohl eine Anforderung für Heizung oder Warmwasser besteht.
Ursache: Fehler in der Zündsequenz, die von der Platine gesteuert wird.
Überprüfen Sie, ob Gas ankommt, ob der Wasserdruck korrekt ist und ob das Gasventil geöffnet ist, bevor Sie die Elektronik verdächtigen.
- 04
Sie schaltet sich nach einer Weile von selbst ab.
Ursache: Intermittierender thermischer Fehler auf der Platine: Ein Bauteil versagt bei Erwärmung.
Notiere, ob der Ausfall immer nach einer ähnlichen Betriebszeit auftritt; dieses Muster deutet eher auf die Platine als auf eine andere Ursache hin.
Fehlercodes von Viessmann, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F0 | Brenner blockiert – interner Fehler. | Die Leiterplatte/Steuereinheit (VBC113) weist einen internen Fehler auf und blockiert den Brenner. Versorgung, Sicherung F4 T2,5A und Stecker prüfen; besteht der Fehler nach dem Reset weiter, die Platine austauschen/codieren. |
| FC | Brenner blockiert – elektrische Ansteuerung des Gebläses (Steuereinheit) defekt. | Die in die Leiterplatte integrierte Steuerstufe des Gebläses fällt aus und die Platine steuert/liest das Gebläse nicht, was eine Blockierung verursacht. Verkabelung und Signal des Gebläses prüfen; liegt kein externer Defekt vor, die Leiterplatte austauschen. |
| Fd | Brenner blockiert – Fehler der Brennersteuereinheit. | Fehler des BCU/der Leiterplatte, die Zündung und Flammenüberwachung steuert; der Heizkessel geht in Blockierung. Elektroden/Kabel und mögliche EMV-Störungen prüfen; kehrt der Fehler nach dem Reset zurück, die Leiterplatte austauschen. |
| FF | Brenner blockiert – Fehler der Brennersteuereinheit. | Defekt des BCU/der Leiterplatte, der eine wiederholte Blockierung des Brenners verursacht. Nach Prüfung von Elektroden/Kabeln und Störungen, wenn der Fehler nach dem Reset weiter besteht, die Platine austauschen. |
| E3 | Brenner im Störzustand – Fehler in der Sicherheitskette. | Wenn nach Prüfung von Temperaturbegrenzer/Verkabelung die Sicherheitskette korrekt ist, kann die Erkennung durch die Leiterplatte die Ursache sein; die Platine ggf. nach Tests austauschen. Durchgängigkeit der Sicherheit bestätigen und Wackelkontakte ausschließen. |
| b7 | Notbetrieb – Fehler der Brennersteuereinheit. | Fehler der BCU/PCB, der den Notbetrieb erzwingt. Reset versuchen; tritt der Fehler erneut auf, Spannungsversorgung und Anschlüsse prüfen; externe Ursachen ausschließen und, wenn bestätigt, die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Viessmann 7842194
- Katalogreferenz
- 7842194
- Marke
- Viessmann
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 10 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Viessmann Vitodens 100-W B1HA (PDF)Dokument © Viessmann, als technische Referenz bereitgestellt.
Häufige Fragen zur Elektronikplatine 7842194
Passt die Platine der Vitodens 100-W B1HA auch für die B1KA?
