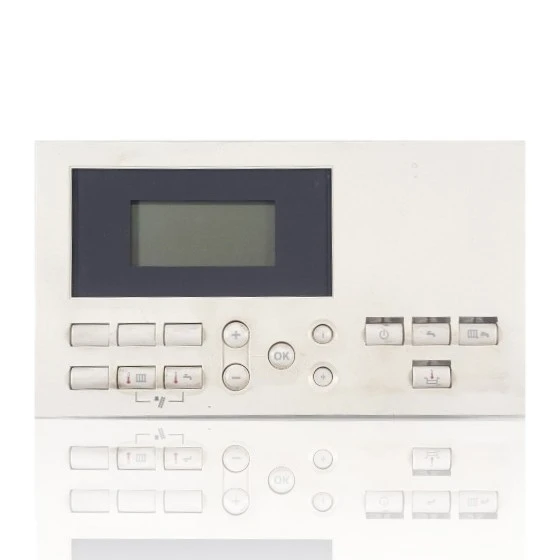

Regelmodul Viessmann Vitopend 100 WH0A Ref. 7183781
Elektronisches Regelmodul für Viessmann Vitopend 100 Heizkessel. Es handelt sich um eine Leiterplatte mit dem aufgedruckten Viessmann-Logo, die im Bauteil selbst mit dem Code 7183781 gekennzeichnet ist. Es ist für die elektronische Steuerung des Heizkessels verantwortlich. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn dieses Modul ausfällt und das Gerät nicht mehr reagiert oder nicht mehr normal funktioniert.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 7827494
- Garantie
- 1 Jahr
Viessmann-Kessel, die mit der Referenz 7827494 kompatibel sind
Elektronische Platine mit der Referenz 7827494. Zwei bestätigte Kompatibilitäten: Vitopend 100 WH0 und Vitopend 100 WH0A.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Viessmann Vitopend 100 WH0 | Viessmann Vitopend 100 | Kontrastiert |
| Viessmann Vitopend 100 WH0A | Viessmann Vitopend 100 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 7827494 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7827494 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 7827494 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und reagiert auf keinen Befehl, als wäre er tot.
Ursache: Das Regelmodul steuert die Zündung und die Sicherheitsfunktionen; wenn es ausfällt, führt der Kessel keine Sequenz aus, auch wenn Strom und Gas vorhanden sind.
Überprüfen Sie, ob Strom zur Heizung gelangt und ob der Fehlerstromschutzschalter der Wohnung nicht ausgelöst hat, bevor Sie an das Modul denken.
- 02
Der Kessel funktioniert ohne sichtbare mechanische Ursache nicht: keine Lecks, keine Geräusche, mit normalem Druck.
Ursache: Es ist ein typisches Symptom für eine beschädigte Regelplatte, zum Beispiel nach einem Spannungssprung oder einem nahegelegenen Sturm.
Überprüfen Sie, ob es einen Stromausfall oder einen kürzlichen Sturm gegeben hat und ob andere Geräte im Haus ebenfalls betroffen waren.
- 03
Der Raumthermostat oder die Fernbedienung kommuniziert nicht mehr mit dem Heizkessel.
Ursache: Das Regelmodul ist das, das diese Kommunikation empfängt und verarbeitet; ein Fehler darin unterbricht die Verbindung, auch wenn die Steuerung in Ordnung ist.
Wechseln Sie die Batterien des Thermostats und wiederholen Sie das Pairing, bevor Sie das Modul des Heizkessels als defekt betrachten.
- 04
Der Heizkessel zündet, schaltet sich aber erratisch von selbst aus, ohne ein klares Muster.
Ursache: Ein Regelmodul mit intermittierenden Fehlern kann Signale von den Sensoren verlieren und Sicherheitsabschaltungen ohne echten Grund auslösen.
Notiere, wann sie sich ausschaltet (beim Starten, im Betrieb, bei der Anforderung von Warmwasser), um auszuschließen, dass ein anderes Bauteil die Sicherheit auslöst.
Fehlercodes von Viessmann, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| UFE | Störung des Brennersteuergeräts (Steuereinheit des Brenners/Leiterplatte). | Interner Fehler oder fehlerhafte Parametrierung der Steuerplatine (LGM27, Ref. 7827494); Versorgung, Steckverbinder/Verkabelung und Codierung der Platine prüfen; besteht der Fehler weiter, die Platine austauschen. |
| UF9 | Störung des Brennersteuergeräts (Steuereinheit des Brenners/Leiterplatte). | Die Steuerplatine (LGM27, Ref. 7827494) erkennt eine interne Fehlerbedingung; nach Prüfung von Elektroden/Ionisation und Gas, wenn der Fehler erneut auftritt, Verbindungen prüfen und die Platine austauschen. |
| UFd | Störung des Brennersteuergeräts (Steuereinheit des Brenners/Leiterplatte). | Wiederkehrender interner Fehler des Steuermoduls (LGM27, Ref. 7827494); Verkabelung/Codierung prüfen und, wenn sich nichts zurücksetzt, die Platine austauschen. |
| U02 | Störung des Brennersteuergeräts (Steuereinheit des Brenners/Leiterplatte). | Defekt/anomale Parametrierung der Steuerplatine (LGM27, Ref. 7827494); Versorgung und Stecker prüfen und, wenn es wieder erscheint, die Platine austauschen. |
| U11 | Störung des Brennersteuergeräts (Steuereinheit des Brenners/Leiterplatte). | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| U0C | Störung des Brennersteuergeräts (Steuereinheit des Brenners/Leiterplatte). | Interner Fehler/ADC oder falsche Konfiguration in der Leiterplatte (LGM27, Ref. 7827494); Versorgung, Stecker X13/VR20 prüfen und, falls das Problem weiterhin besteht, die Leiterplatte austauschen. |
| U0d | Störung des Brennersteuergeräts (Steuereinheit des Brenners/Leiterplatte). | Die Steuerplatine (LGM27, Ref. 7827494) bleibt im Störungs-/Blockadezustand; nach Überprüfung externer Ursachen und Reset die Platine austauschen, wenn die Störung erneut auftritt. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Viessmann 7827494
- Katalogreferenz
- 7827494
- SKU intern Uniclima
- DECV2001
- Marke
- Viessmann
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Auf der Platine aufgedruckter Code
- 7183781
Häufige Fragen: die elektronische Platine 7827494
Ist dieses Regelmodul ein Originalteil von Viessmann?
Wann muss dieses Regelmodul der Vitopend 100 gewechselt werden?
Ersatzteile für Viessmann Vitopend 100
