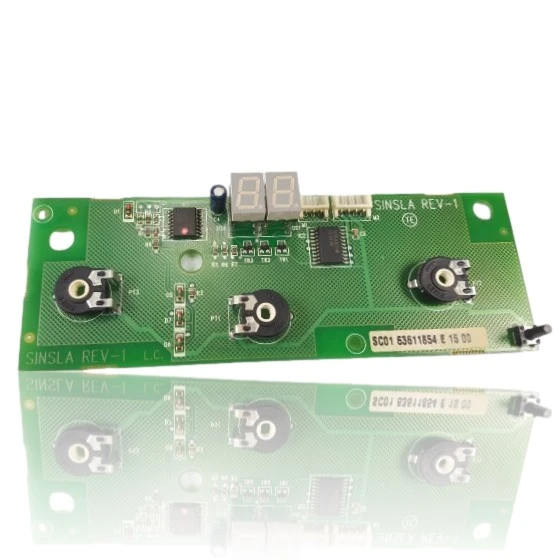

Bildschirmmodul Kessel Kompakt 22 CSI und SuperKompakt 24 - Code SC01 63611854 E 15 00

Kompatible Beretta-Kessel

Elektronische Platine. Vier bestätigte Kompatibilitäten: 22 CSI und 24 CAI.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Das Display leuchtet nicht oder zeigt keine Ziffern an.

  Ursache: Das Bildschirmmodul erhält keinen Strom oder eines seiner internen Komponenten ist ausgefallen, obwohl die Hauptplatine weiterhin funktioniert.

  Überprüfen Sie, ob der Kessel mit den Bedienelementen startet und heizt, auch wenn Sie nichts auf dem Bildschirm sehen: Wenn er heizt, liegt das Problem im Bildschirmmodul und nicht auf der Leistungsplatine.

• 02

  Die Regler (Potentiometer) regulieren nicht oder geben ungenaue Werte aus.

  Ursache: Die Potentiometer des Moduls nutzen sich ab oder verlieren bei Gebrauch den Kontakt und übertragen nicht mehr die tatsächliche Position an die Steuerung.

  Drehe jeden Regler von Anschlag zu Anschlag und beobachte, ob der Temperaturwechsel progressiv ist oder plötzliche Sprünge macht; wenn es springt, ist der Potentiometer defekt.

• 03

  Die Ziffern blinken, schalten sich von selbst aus oder ändern den Wert, ohne dass die Bedienelemente berührt werden.

  Ursache: Ein schlechter Kontakt im Stecker, der das Modul mit der Hauptplatine verbindet, oder eine kalte Lötstelle im Modul selbst, führt dazu, dass das Signal intermittierend verloren geht.

  Trennen Sie die Stromversorgung und setzen Sie den flachen Stecker, der das Modul mit der Hauptplatine verbindet, wieder richtig ein, bevor Sie ihn austauschen: ein Wackelkontakt verursacht die gleichen Symptome.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: elektronische Platine Beretta

SKU intern Uniclima

MDBKK22

Marke

Beretta

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Siebdruck

SINSLA REV-1 (zweimal gedruckt; einmal zusammen mit 'L.C.')

Plakencode / Aufkleber

SC01 63611854 E 15 00
