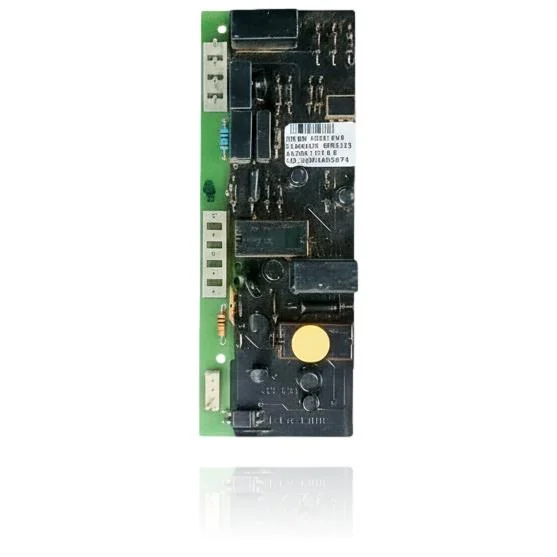

Elektronikplatine Beretta Super Exclusive Mix 26 CSI EV - Modulcode 10021848

Beretta-Kessel, die mit der Referenz R10024558 kompatibel sind

Elektronische Platine mit der Referenz R10024558. 22 nachgewiesene Kompatibilitäten: Super Exclusive MIX 24 CSI und Super Exclusive MIX 26 CSI.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. R10024558 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz R10024558 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Platine R10024558 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet und heizt, aber die Pumpe startet nicht oder stoppt und startet von selbst, ohne dass du sie steuerst.

  Ursache: Das Relais dieser Platine ist das, das die Pumpe aktiviert; wenn es klemmt oder offen bleibt, reagiert die Pumpe nicht.

  Hören Sie, ob das Relais beim Anfordern der Heizung klickt; wenn Sie es nicht hören, überprüfen Sie dies, bevor Sie die Pumpe wechseln.

• 02

  Das Warmwasser hat keine Priorität: Die Heizung bleibt warm, auch wenn du den Wasserhahn aufdrehst.

  Ursache: Das Dreiwegeventil hängt von dem Signal dieses Relais auf der Platine ab; wenn es ausfällt, wechselt das Ventil nicht.

  Bewege das Dreiwegeventil manuell, um zu sehen, ob es gut funktioniert, bevor du das Relais beschuldigst.

• 03

  Es ist ein Versuch zu hören, die Pumpe oder das Ventil zu starten, der nicht abgeschlossen wird.

  Ursache: Das Relais erhält den Befehl, hält den Kontakt jedoch nicht lange genug geschlossen.

  Stelle sicher, dass die Verbindungsschrauben des Moduls gut angezogen und rostfrei sind, bevor du das Teil wechselst.

• 04

  Es erscheint ein Fehlercode der Pumpe oder des Ventils, der nach dem Zurücksetzen verschwindet, aber wiederkehrt.

  Ursache: Das passiert oft, wenn ein Ausgangsrelais anfängt zu versagen, bevor es ganz kaputtgeht.

  Notiere, ob der Code immer erscheint, wenn heißes Wasser oder Heizung angefordert wird; das hilft zu erkennen, ob der Fehler in diesem Relais oder in einem anderen Bauteil liegt.

Fehlercodes Beretta, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Beretta R10024558

Katalogreferenz

R10024558

SKU intern Uniclima

MEBSEMIX26

Marke

Beretta

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Modulcode (CODE)

10021848

Sekundärcode / Charge

37449000 BR0626

Modulmodell

ACF02 1.5-7.5 E

CE-Kennzeichnung

0085AU0274

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Beretta Super Exclusive Mix 26 CSI (PDF) Dokument © Beretta, als technische Referenz bereitgestellt.
