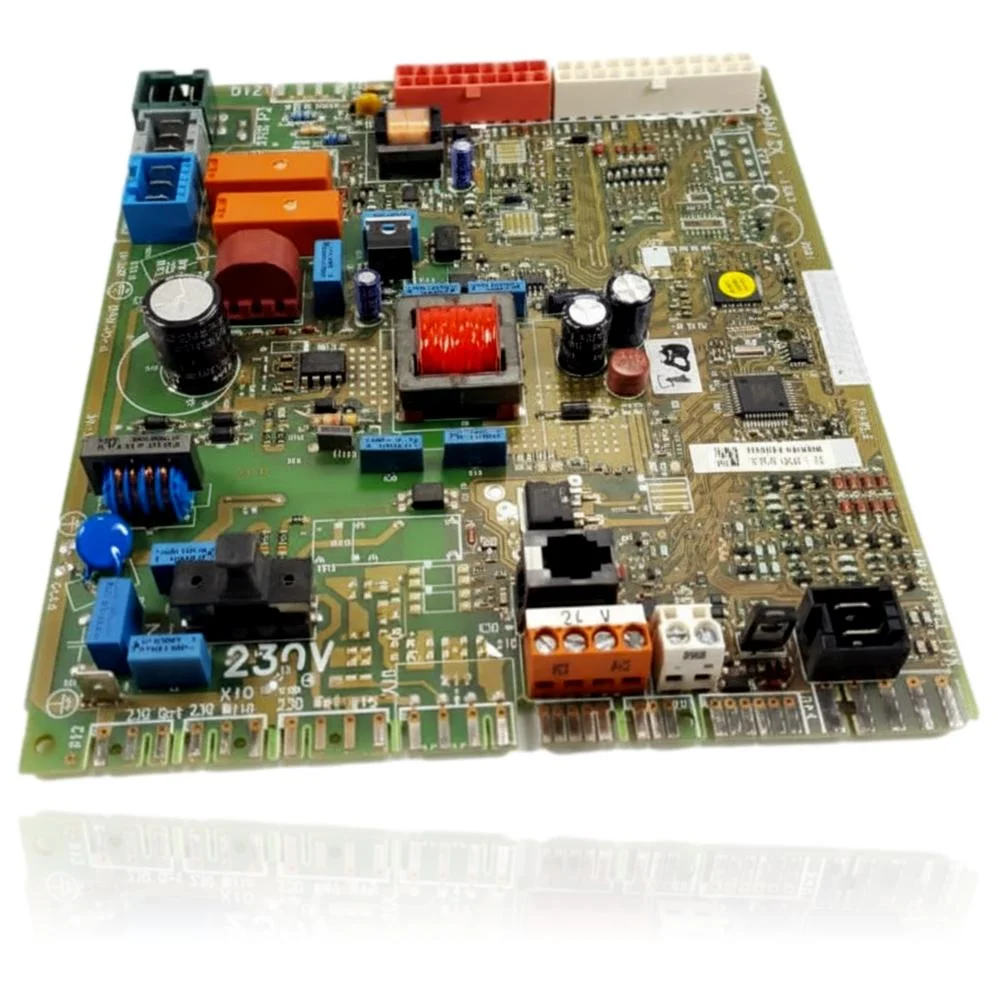

Steuerelektronik Beretta Kompakt 22 C.S.I. PM-02 Ref. R2949
Wenn dein Beretta Kompakt 22 C.S.I. Heizkessel nicht startet, sich blockiert oder ein erratisches Verhalten zeigt, muss eine technische Diagnose bestätigen, ob du diese Steuerplatine PM-02, Referenz R2949, benötigst. Dieses Bauteil ist verantwortlich für die Steuerung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Wenn es ausfällt, wirst du feststellen, dass das System nicht angemessen reagiert. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, sie zu ersetzen, wenn diese Symptome festgestellt werden, um die Funktion des Geräts wiederherzustellen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- SKU intern
- PEC22CSI
- Garantie
- 1 Jahr
Kompatible Beretta-Kessel
Elektronische Platine. Fünf nachgewiesene Kompatibilitäten: sichtbar auf der Platine: PM-02 und R2949.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Beretta visible en la Platine: PM-02 | Plattform | Kontrastiert |
| Beretta R2949 | Referenz | Kontrastiert |
| Beretta comercial: Beretta | Marke | Kontrastiert |
| Beretta de Heizkessel: Kompakt 22 C.S.I. | Modell | Kontrastiert |
| Beretta und revisión: deben coincidir mit la unidad original | Anschlüsse | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, es gibt keine Anzeige und kein Display, und er reagiert auf nichts.
Ursache: Die Platine verteilt keine Stromversorgung an die Steuerkreise des Geräts.
Überprüfe, ob der Anschluss und die Anordnung deiner originalen Platine mit dieser (PM-02) übereinstimmen, und kontrolliere die interne Sicherung.
- 02
Der Hilfsausgang versorgt das Peripheriegerät nicht, das er sollte (Ventilator, Sensor).
Ursache: Wenn dieser Ausgang ausfällt, bleibt die Komponente, die davon abhängt, ohne Strom, obwohl der Kessel Netzspannung hat.
Messen Sie mit dem Multimeter, ob Spannung an der 12V-Ausgang vorhanden ist, bevor Sie die gesamte Platine austauschen.
- 03
Der Fehlercode ändert sich bei jedem Zurücksetzen ohne ein klares Muster.
Ursache: Die Steuerungselektronik interpretiert die angeschlossenen Signale falsch und erzeugt inkonsistente Messwerte.
Notiere die Codes und wiederhole das Zurücksetzen ein paar Mal, um zu sehen, ob der Fehler immer derselbe ist.
- 04
Der Kessel startet und stoppt von selbst nach wenigen Sekunden.
Ursache: Die Platine unterbricht die Versorgung aus Sicherheitsgründen, wenn sie das Flammensignal nicht richtig empfängt.
Überprüfen Sie die Ionisationselektrode und deren Verkabelung, bevor Sie die Platine wechseln.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: elektronische Platine Beretta
- SKU intern Uniclima
- PEC22CSI
- Marke
- Beretta
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Netzspannung
- 230V
- Platinencode (aufgedruckt)
- PM-02
- Hilfsspannung/Ausgang
- 12V
Häufige Fragen zur Elektronikplatine
Welche Versorgungsspannung unterstützt die Platine PM-02?
