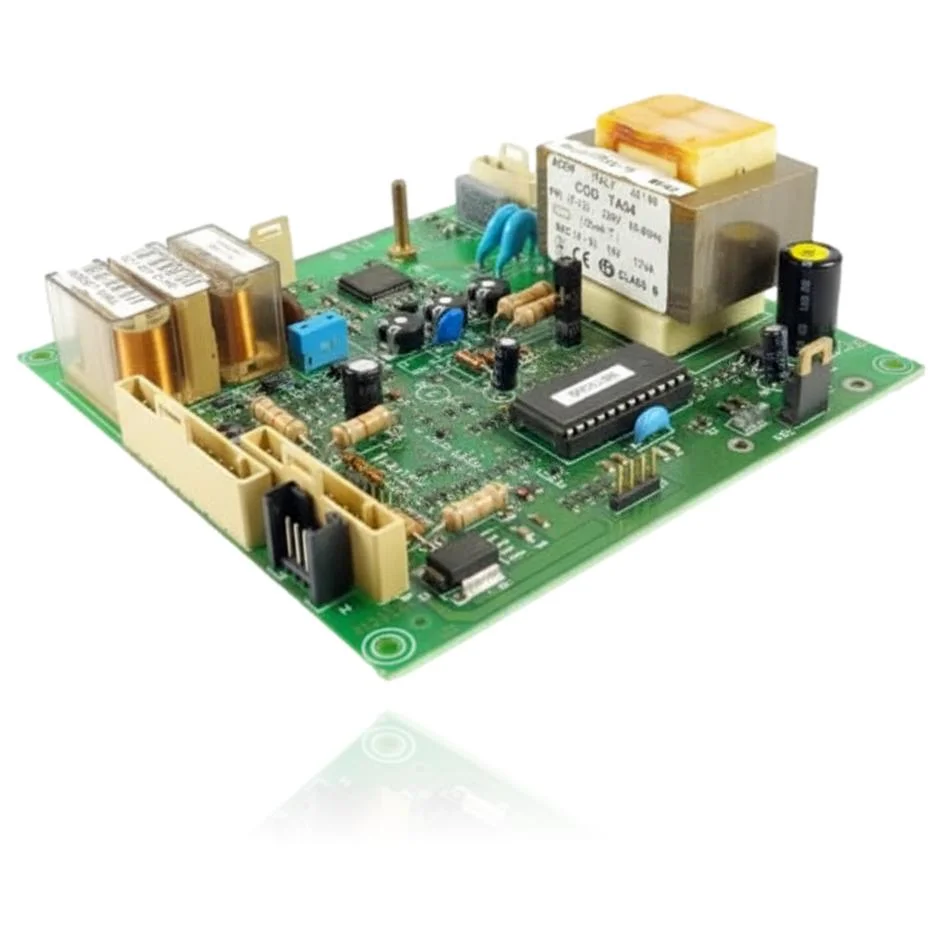

Elektronische Platine Beretta Super Meteo Turbo 20/24 I

Beretta kompatibel mit der Referenz R9179

Elektronische Platine mit der Referenz R9179. Fünf nachgewiesene Kompatibilitäten: Super Meteo Turbo 20 I (680423) und Super Meteo Turbo 24 I (680433).

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Ref. R9179 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz R9179 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine R9179 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel reagiert nicht, er ist komplett ausgeschaltet und es leuchten keine Lichter.

  Ursache: Der Transformator oder die Sicherung der Platine liefern nicht den erforderlichen Strom.

  Messe mit einem Multimeter, ob Strom an der Ausgang des Transformators vorhanden ist, und überprüfe, ob die Sicherung in gutem Zustand ist, bevor du die Platine wechselst.

• 02

  Die Sicherung brennt sofort durch, nachdem sie gewechselt wurde.

  Ursache: Es gibt einen Kurzschluss in einem Bauteil, das mit der Platine verbunden ist, nicht in der Platine selbst.

  Trenne die Pumpe und das Gasventil und überprüfe, ob die Sicherung hält, bevor du in Betracht ziehst, dass die Platine defekt ist.

• 03

  Der Kessel zündet den Brenner kurz und blockiert dann.

  Ursache: Die Platine aktiviert das Gasrelais nicht für die erforderliche Zeit, um die Zündung zu bestätigen.

  Überprüfen Sie, ob die Zündelektroden und das Ionisationskabel in gutem Zustand sind, bevor Sie die Platine beschuldigen.

• 04

  Die Zündanzeige blinkt oder leuchtet ohne ersichtlichen Grund.

  Ursache: Ein interner Fehler der Platine erzeugt ein Fehlersignal, das nicht immer auf ein tatsächliches externes Problem hinweist.

  Notiere den Blinkcode oder das Muster und konsultiere das Handbuch des Heizkessels, um andere Ursachen auszuschließen, bevor du die Platine wechselst.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: elektronische Platine Beretta R9179

Katalogreferenz

R9179

SKU intern Uniclima

PECBK2312

Marke

Beretta

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Transformator - Primärseite

220V, 48-60Hz, 130mA (Transformator ACEM Italien, Cod. TA04)

Transformator - Sekundärseite

18V, 12VA, Klasse B (Transformator ACEM Italien, Cod. TA04)

Sicherung

100mAT (100mA zeitgesteuert)

Hersteller des Transformators

ACEM Italien
