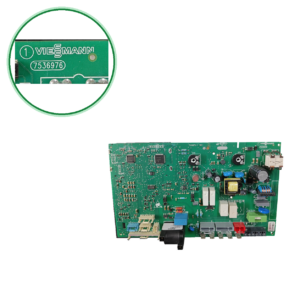

Placa Electrónica Viessmann Vitodens 100-W B1HA
La Placa Electrónica Viessmann Vitodens 100-W B1HA gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los usuarios pueden observar códigos de error como F0, FC, Fd, FF y E3. Esta placa es compatible con los modelos Vitodens 100-W B1HA y Vitodens 100-W B1KA, entre otras opciones de la gama. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten estos síntomas de fallo.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 7842194
- Garantía
- 1 año
Calderas Viessmann compatibles con la referencia 7842194
Placa electrónica con referencia 7842194. Dos compatibilidades contrastadas: Vitodens 100-W B1HA y Vitodens 100-W B1KA.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Viessmann Vitodens 100-W B1HA | Vitodens 100-W | Contrastada |
| Viessmann Vitodens 100-W B1KA | Vitodens 100-W | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 7842194 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 7842194; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 7842194
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada, sin display ni testigos encendidos.
Causa: La placa no recibe o gestiona la alimentación de entrada.
Revisa el fusible general y mide la corriente de entrada a la caldera antes de cambiar la placa.
- 02
Sale un código de fallo en pantalla que no desaparece aunque se resetee la caldera.
Causa: La placa mantiene el bloqueo porque sigue detectando un fallo en el componente de seguridad que vigila.
Anota el código exacto y revisa primero el componente que señala (sonda, presostato, llama) antes de sustituir la placa.
- 03
No arranca aunque hay demanda de calefacción o de agua caliente.
Causa: Fallo en la secuencia de encendido que gestiona la placa.
Comprueba que llega gas, que hay presión de agua correcta y que la llave de gas está abierta antes de sospechar de la electrónica.
- 04
Se para sola después de llevar un rato funcionando.
Causa: Fallo térmico intermitente en la placa: un componente falla al calentarse.
Anota si el corte ocurre siempre tras un tiempo parecido de funcionamiento; ese patrón apunta más a la placa que a otra causa.
Códigos de error Viessmann que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F0 | Quemador bloqueado – fallo interno. | La PCB/unidad de control (VBC113) presenta un fallo interno y bloquea el quemador. Verificar alimentación, fusible F4 T2,5A y conectores; si tras el reset persiste, sustituir/codificar la placa. |
| FC | Quemador bloqueado – control eléctrico del ventilador (unidad de control) defectuoso. | La etapa de control del ventilador integrada en la PCB falla y la placa no gobierna/lee el ventilador, provocando bloqueo. Comprobar cableado y señal del ventilador; si no hay defecto externo, sustituir la PCB. |
| Fd | Quemador bloqueado – fallo de la unidad de control del quemador. | Fallo del BCU/PCB que gestiona encendido y supervisión de llama; la caldera entra en bloqueo. Verificar electrodos/cables y posibles interferencias EMC; si retorna tras reset, sustituir la PCB. |
| FF | Quemador bloqueado – fallo de la unidad de control del quemador. | Defecto del BCU/PCB que provoca bloqueo repetido del quemador. Tras comprobar electrodos/cables e interferencias, si el fallo persiste después del reset, sustituir la placa. |
| E3 | Quemador en estado de fallo – fallo en la cadena de seguridad. | Si tras verificar termolímite/cableado la cadena de seguridad es correcta, la detección por la PCB puede ser la causa; sustituir la placa si procede tras pruebas. Confirmar continuidad de seguridad y descartar falsos contactos. |
| b7 | Modo de emergencia – fallo de la unidad de control del quemador. | Error del BCU/PCB que fuerza el modo de emergencia. Intentar reset; si reaparece, comprobar alimentación y conexiones; descartar causas externas y, de confirmarse, sustituir la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Viessmann 7842194
- Referencia de catálogo
- 7842194
- SKU interno Uniclima
- TECVV100
- Marca
- Viessmann
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Viessmann Vitodens 100-W B1HA (PDF) Documento © Viessmann, facilitado como referencia técnica.
