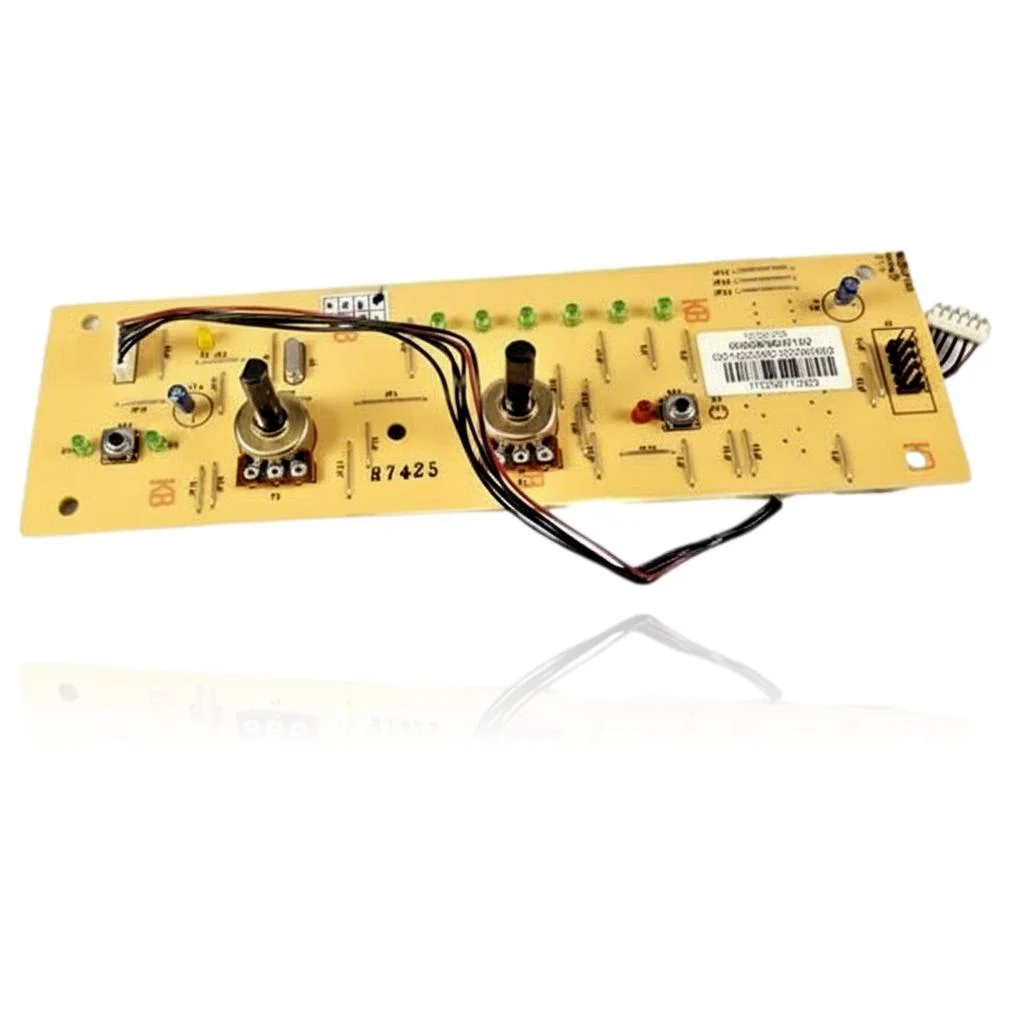

Elektronikplatine Chaffoteaux Minima MX2 24 FF / 30 FF - Markierung R7425

Heizkessel Chaffoteaux kompatibel mit der Referenz 61400240

Elektronische Platine mit der Referenz 61400240. Zwei bestätigte Kompatibilitäten: MX2 24FF und MX2 30FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Referenz 61400240 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 61400240 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 61400240 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet, aber die Flamme steigt und fällt ohne Grund, sie stabilisiert sich nicht.

  Ursache: Die Einstellpotentiometer auf der Platine sind beschädigt oder verschmutzt, was zu einem instabilen Signal zum Brenner führt.

  Bevor Sie die Platine wechseln, bewegen Sie den Leistungseinstellknopf leicht; wenn die Flamme auf Berührung reagiert, könnte es der Potentiometer sein, nicht die gesamte Platine.

• 02

  Kessel vollständig ausgeschaltet, ohne Bildschirm und ohne leuchtende LEDs.

  Ursache: Die interne Stromversorgung der Platine ist ausgefallen und es gelangt kein Strom zu den anderen Schaltungen.

  Überprüfen Sie, ob 230V am Eingang der Platine anliegen und ob die Hauptsicherung des Hauses nicht ausgelöst wurde.

• 03

  Es erscheint ein Fehlercode, der sich auch nach mehrmaligem Zurücksetzen nicht löschen lässt.

  Ursache: Die Platine bleibt gesperrt, weil ihre Sicherheitslogik einen Zustand erkennt, der sich nicht von selbst löst.

  Sieh dir die Bedeutung des Codes im Handbuch des Modells an und schließe zuerst die externen Komponenten aus, auf die dieser Code hinweist.

• 04

  Das Warmwasser oder die Heizung starten nicht, obwohl der Kessel eingeschaltet zu sein scheint.

  Ursache: Die Steuerplatine gibt den Öffnungsbefehl an den entsprechenden Ausgang aufgrund eines Fehlers in ihrer Steuerstufe nicht.

  Überprüfen Sie, ob das Problem nur bei der Warmwasserbereitung, nur bei der Heizung oder bei beiden besteht: Wenn es nur bei einer Funktion auftritt, könnte es das Ventil oder den Sensor dieser Funktion sein und nicht die Platine.

Fehlercodes von Chaffoteaux, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Chaffoteaux 61400240

Katalogreferenz

61400240

SKU intern Uniclima

MODCH24FF

Marke

Chaffoteaux

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Siebdruck auf Platten

R7425

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Chaffoteaux MX2 24FF (PDF) Dokument © Chaffoteaux, als technische Referenz bereitgestellt.
