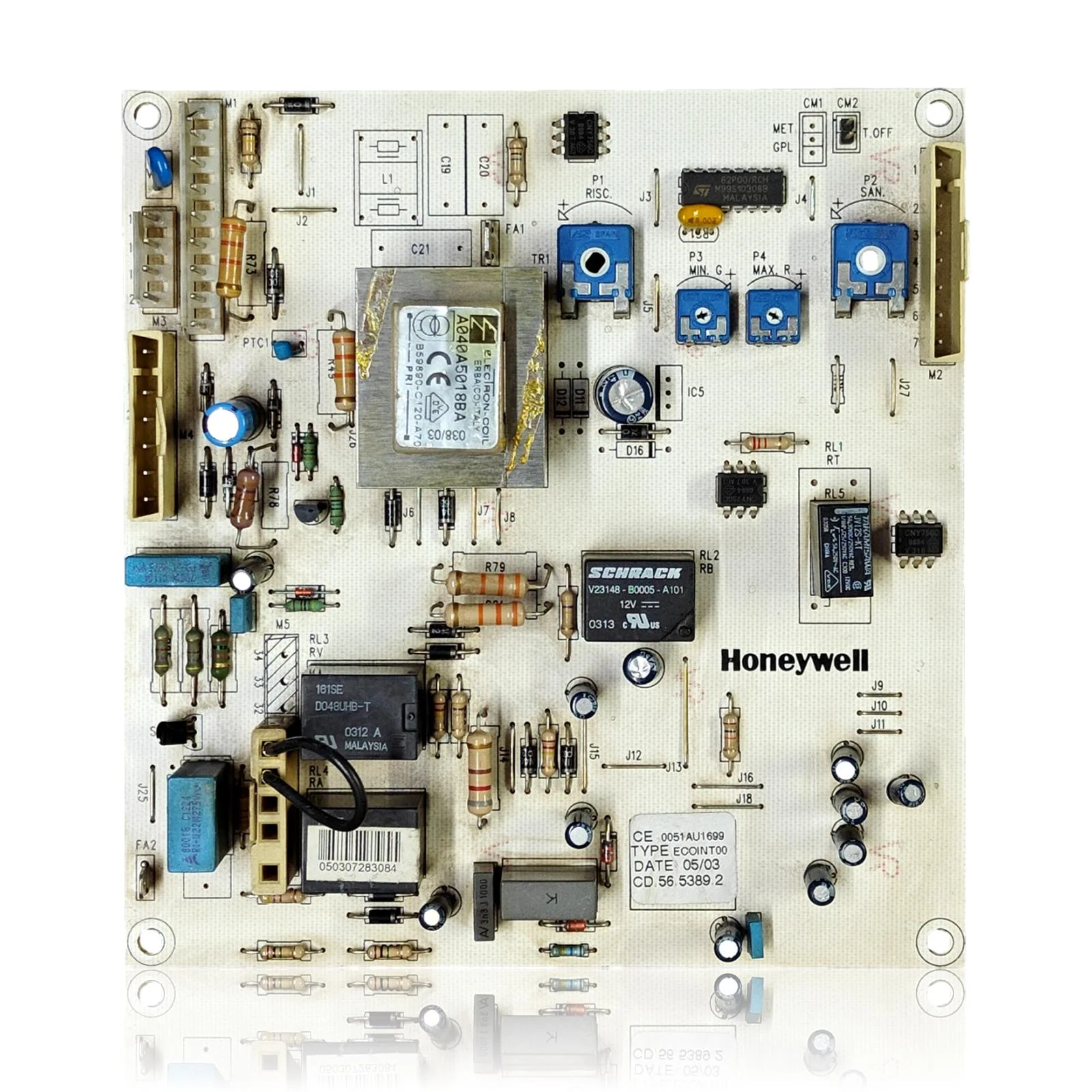

Elektronikplatine Honeywell CS0116C-LS - Baxi Eco 240 FI / Luna - CD 56.5389.2
Elektronische Steuerplatine hergestellt von Honeywell, Code CS0116C-LS (CD Baxi 56.5389.2). Sie wird in Baxi-Kesseln der Serien Eco und Luna montiert und steuert das Zünden und den allgemeinen Betrieb des Geräts. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn der Kessel nicht zündet, sich ohne ersichtlichen Grund blockiert oder elektronische Fehler aufweist, die nicht von anderen Komponenten abhängen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- JJJ005653890
- Garantie
- 1 Jahr
Baxi kompatibel mit der Referenz JJJ005653890
Elektronische Platine mit der Referenz JJJ005653890. Drei nachgewiesene Kompatibilitäten: Eco 240 Fi und Eco 240 i.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Baxi Eco 240 Fi | Baxi Eco | Kontrastiert |
| Baxi Eco 240 i | Baxi Eco | Kontrastiert |
| Baxi Eco 1.240 Fi | Baxi Eco | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz JJJ005653890 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz JJJ005653890 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine JJJ005653890 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und es ist kein Versuch des Starts zu hören.
Ursache: Die Platine sendet keine Signale an den Ventilator und das Gasventil, um den Start einzuleiten.
Überprüfen Sie, ob die Stromversorgung zur Heizungsanlage ankommt, und stellen Sie sicher, dass der Ventilator und die Pumpe ordnungsgemäß funktionieren, bevor Sie die Steuerplatine beschuldigen.
- 02
Der Kessel blockiert sich selbst, ohne dass eine sichtbare Störung in anderen Komponenten vorliegt.
Ursache: Die Platine kann in eine Sicherheitsverriegelung geraten, aufgrund eines internen Fehlers, auch wenn es keine Probleme mit anderen Komponenten gibt.
Setzen Sie den Kessel zurück und beobachten Sie, ob die Blockade immer im gleichen Moment beim Einschalten auftritt; dies hilft, zu identifizieren, ob das Problem mit der Platine oder einem anderen Bauteil zusammenhängt.
- 03
Die Funktion fällt intermittierend aus: An manchen Tagen startet sie gut und an anderen Tagen zündet sie nicht.
Ursache: Ein Fehler auf der Platine, der mit der Temperatur oder der Feuchtigkeit zusammenhängt, kann intermittierende Probleme verursachen.
Überprüfen Sie, ob der Fehler an kalten oder feuchten Tagen häufiger auftritt, bevor Sie entscheiden, die Platine zu wechseln.
Fehlercodes von Baxi, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| E01 | Blockierung - zündet nicht | Die Zünd-/Modulationsplatine (Leiterplatte) erzeugt möglicherweise keinen Funken, verarbeitet das Ionisationssignal nicht korrekt oder versorgt das Gasventil nicht mit Spannung. Funke/Elektrode, Polarität und Spannung/Befehl an das Ventil prüfen; ist die gesamte Peripherie in Ordnung, ist die Leiterplatte JJJ005653890 defekt. |
| E35 | Fehler Flamme (Flammenfehler) | Der Flammenerkennungskreis auf der Platine interpretiert das Vorhandensein einer Flamme bei stehendem Brenner (Feuchtigkeit, schlechte Erdung oder Fehler des Ionisationsverstärkers). Erdung/Polarität, Verkabelung und Elektrode/Ionisation prüfen; besteht E35 auch bei abgeklemmter Elektrode weiter, ist die Leiterplatte JJJ005653890 defekt. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Baxi JJJ005653890
- Katalogreferenz
- JJJ005653890
- SKU intern Uniclima
- PEBE240FI
- Marke
- Baxi
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller
- Honeywell
- Plakencode (Honeywell)
- CS0116C-LS
- CD Baxi
- 56.5389.2
- CE-Zulassung (Typgenehmigung)
- 0051AU1699
- Typ
- ECOINT00
- Herstellungsdatum
- 05.03 (und 12.03 in einer anderen Einheit derselben Referenz)
- Hauptrelais
- SCHRACK V23148-B0005-A101, 12V
- Transformator
- Electron-Coil (Erba, CO, Italien), A040A5018BA
- Der Hersteller der Platine ist Honeywell; Baxi ist die Marke des Heizkessels, nicht die des Bauteils.
Häufige Fragen: die elektronische Platine JJJ005653890
Wer stellt die Platine CS0116C-LS her, die in der Baxi Eco 240 FI verbaut ist?
Ist diese Honeywell CS0116C-LS-Platine für eine Baxi Luna 240 FI geeignet?
Welche Störung der Baxi Eco 240 FI behebt diese Platine?
Welche Funktion hat die Platine CS0116C-LS in der Baxi Luna?
