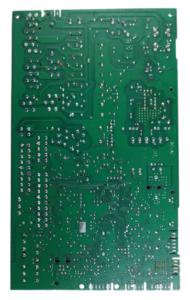

Hauptplatine Saunier Duval Isofast 21 Condens F30 B 1 Ref. 0020066125
Platine Hauptsteuerung Saunier Duval Isofast 21 Condens F30 B 1 Ref. 0020066125 ist ein Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei Fehlern kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen, wobei die Fehlercodes F.63, F.64, F.65 oder F.67 auftreten können. Diese Platine ist kompatibel mit den Modellen Isofast 21 Condens F30 B/1 und Isofast 21 Condens F35, unter anderem. Ein Techniker muss durch Diagnose bestätigen, ob sie bei Auftreten dieser Symptome oder Fehlercodes ausgetauscht werden muss.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020066125
- Garantie
- 1 Jahr
Mit der Referenz 0020066125 kompatible Saunier Duval Heizkessel
Elektronische Platine mit der Referenz 0020066125. Zwei bestätigte Kompatibilitäten: Isofast 21 Condens F30 B/1 und Isofast 21 Condens F35.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Isofast 21 Condens F30 B/1 | Isofast 21 Condens | Kontrastiert |
| Saunier Duval Isofast 21 Condens F35 | Isofast 21 Condens | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020066125 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020066125 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020066125 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel ist komplett tot, weder das Display noch irgendeine Kontrollleuchte leuchten auf.
Ursache: Das Steuerungsmodul erhält oder verteilt die Stromversorgung nicht an den Rest des Kessels.
Überprüfen Sie, ob der Kessel Strom hat und ob die zugängliche Sicherung nicht durchgebrannt ist, bevor Sie das gesamte Modul ersetzen.
- 02
Es erscheint ein permanenter Sperrfehlercode, der durch Neustarts nicht verschwindet.
Ursache: Die Steuerplatine erkennt eine Sicherheitsbedingung außerhalb des zulässigen Bereichs und gibt den Zündzyklus nicht frei.
Notieren Sie den genauen Code; bei diesem Modell ist es ratsam, zuerst die Sonde und den Wasserdruck auszuschließen, da dies häufige Ursachen für diese Meldung sind.
- 03
Die Pumpe oder der Brenner starten nicht, obwohl beim Versuch ein Klickgeräusch im Inneren des Kessels zu hören ist.
Ursache: Diese Platine enthält zwei Relais, die die Stromversorgung von Pumpe und Brenner schalten; wenn eines ausfällt, schließt das Klicken den Stromkreis nicht.
Hören Sie, ob das Klicken sich wiederholt, ohne dass die Komponente startet: Das ist das typische Zeichen eines Relais, das keinen guten Kontakt mehr hat.
- 04
Das Modul erzeugt ein Relaisgeräusch, das wiederholt schaltet, ohne dass der Kessel startet.
Ursache: Das Relais schaltet sich in einer Schleife ein und aus, weil es keine Bestätigung erhält, dass die Komponente korrekt gestartet wurde.
Überprüfen Sie zunächst, ob die Pumpe frei dreht und ob der Brenner nicht blockiert ist: Wenn das Relais in einer Schleife schaltet, sollten diese Teile zuerst ausgeschlossen werden.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler | Die EEPROM der Hauptplatine ist beschädigt/illegibel; wenn Sonden und Verkabelung in Ordnung sind, liegt der Fehler an der PCB. Überprüfen Sie die Stromversorgung und die Anschlüsse; wenn das Problem weiterhin besteht, muss ein Techniker bestätigen, ob die Platine ersetzt werden sollte. |
| F.64 | Fehler in der Elektronik / NTC | Defekt im Messkreis auf der PCB (ADC/NTC-Ablesung). Mit korrektem NTC und Kabelbaum die Massen/Signale auf der Platine überprüfen; wenn der Fehler weiterhin besteht, muss ein Techniker bestätigen, ob die PCB ersetzt werden muss. |
| F.65 | Störung: Temperatur der Elektronik | Die Elektronik der Platine überschreitet ihre interne Sicherheitstemperatur oder der interne Sensor der PCB funktioniert nicht. Überprüfen Sie externe Ursachen (Hitze, Belüftung) und wenn die Messung fehlerhaft ist oder der Fehler weiterhin besteht, muss ein Techniker bestätigen, ob die Platine ersetzt werden muss. |
| F.67 | Störung: Elektronik/Flamme | Fehlerhafte Verarbeitung des Flammensignals auf der PCB. Wenn Zündelektrode/Ionisationskabel und Belüftung in Ordnung sind und weiterhin „unplausibles Signal“ gemeldet wird, ist die Ursache die Leiterplatte; Massen/Signale prüfen und sie bei Bedarf austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Saunier Duval 0020066125
- Katalogreferenz
- 0020066125
- SKU intern Uniclima
- PLSA128
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage

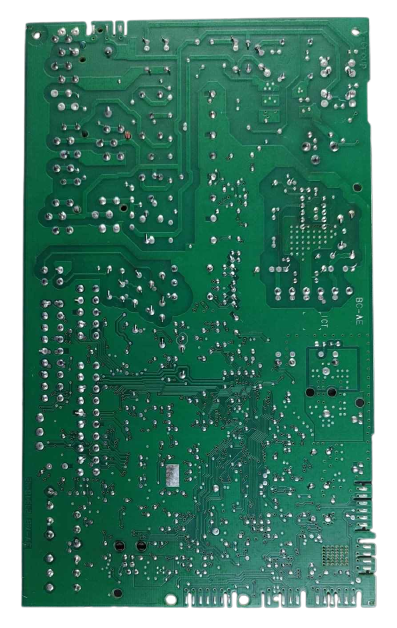

Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Gedruckter Code (Barcode)
- 0020066125

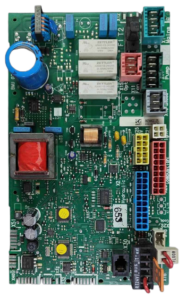

- Marke der Relais
- ZETTLER (zwei orangefarbene Relais auf der Platine)
- Relaismodell Zettler
- AZ969-1CE-24DC(S), 6A 250VAC/30VDC, Datum 0313
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval Isofast 21 Condens F30 B/1 (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen zur Elektronikplatine 0020066125
Welchen Code muss ich auf dem Etikett meines Isofast 21 Condens F30 überprüfen?
Ist diese Platine auch für die Isofast 21 Condens F35 geeignet?
Ist es die Hauptplatine oder eine Sekundärplatine der Isofast 21 Condens?
Wann muss diese Platte in der Isofast 21 Condens F30/F35 ersetzt werden?
