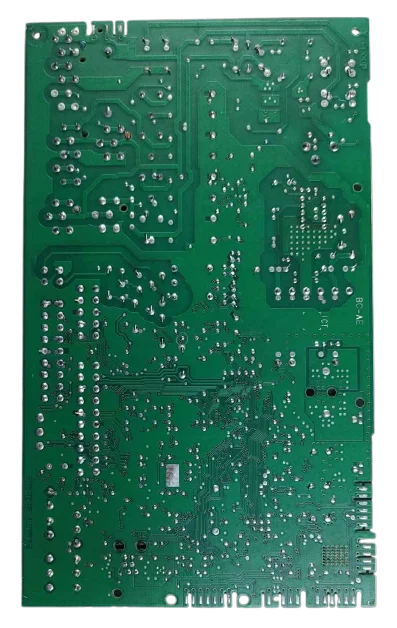

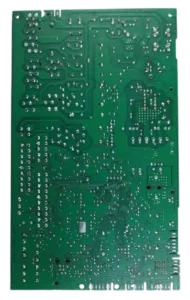

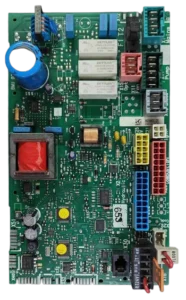

Placa Electrónica Principal Saunier Duval Isofast 21 Condens F30 B 1 Ref. 0020066125
Placa Electrónica Principal Saunier Duval Isofast 21 Condens F30 B 1 Ref. 0020066125, es un componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, la caldera puede no arrancar, bloquearse o mostrar un comportamiento errático, pudiendo aparecer los códigos de error F.63, F.64, F.65 o F.67. Esta placa es compatible con los modelos Isofast 21 Condens F30 B/1 e Isofast 21 Condens F35, entre otros. Se recomienda sustituirla al detectar estos síntomas o códigos de error.
Calderas Saunier Duval compatibles con la referencia 0020066125
Placa electrónica con referencia 0020066125. Dos compatibilidades contrastadas: Isofast 21 Condens F30 B/1 y Isofast 21 Condens F35.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isofast 21 Condens F30 B/1 | Isofast 21 Condens | Contrastada |
| Saunier Duval Isofast 21 Condens F35 | Isofast 21 Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020066125 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020066125; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020066125
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente muerta, no enciende ni la pantalla ni ningún testigo.
Causa: El módulo de control no está recibiendo o repartiendo la alimentación al resto de la caldera.
Mira que la caldera tiene corriente y que el fusible accesible no está fundido antes de sustituir el módulo completo.
- 02
Aparece un código de error de bloqueo permanente que no desaparece con los reinicios.
Causa: La placa detecta una condición de seguridad fuera de rango y no libera el ciclo de encendido.
Anota el código exacto; en este modelo conviene descartar antes la sonda y la presión de agua, causas frecuentes de este mismo aviso.
- 03
La bomba o el quemador no arrancan, aunque se oiga un clic dentro de la caldera al intentarlo.
Causa: Esta placa lleva dos relés que conmutan la alimentación de bomba y quemador; si uno falla, el clic no llega a cerrar el circuito.
Escucha si el clic se repite sin que arranque el componente: es la señal típica de un relé que ha dejado de hacer buen contacto.
- 04
El módulo hace ruido de relé conmutando repetidamente sin que la caldera llegue a arrancar.
Causa: El relé se activa y desactiva en bucle porque no recibe confirmación de que el componente ha arrancado correctamente.
Revisa antes que la bomba gira libremente y que el quemador no está atascado: si el relé conmuta en bucle, conviene descartar esas piezas primero.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Fallo EEPROM | La EEPROM de la placa principal está corrupta/ilegible; si sondas y cableado están OK, el fallo es de la PCB. Verifique alimentación y conectores; si persiste, sustituya la placa. |
| F.64 | Fallo en la electrónica / NTC | Defecto del circuito de medida en la PCB (ADC/lectura NTC). Con NTC y mazo correctos, compruebe masas/señales en placa; si el error continúa, sustituya la PCB. |
| F.65 | Fallo: t.ª de la electrónica | La electrónica de la placa supera su temperatura interna de seguridad o el sensor interno de la PCB falla. Revise causas externas (calor, ventilación) y, si la lectura es errónea o el fallo persiste, sustituya la placa. |
| F.67 | Fallo: electrónica/llama | Procesamiento de señal de llama defectuoso en la PCB. Si electrodo/cable de ionización y ventilación están bien y sigue “señal no plausible”, la causa es la placa; verificar masas/señales y sustituirla si procede. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020066125
- Referencia de catálogo
- 0020066125
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código impreso (código de barras)
- 0020066125

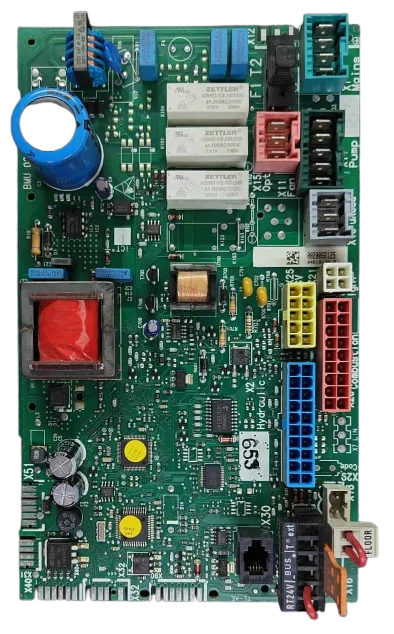

- Marca de los relés
- ZETTLER (dos relés naranjas de la placa)
- Modelo de relé Zettler
- AZ969-1CE-24DC(S), 6A 250VAC/30VDC, fecha 0313
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast 21 Condens F30 B/1 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020066125
¿Qué código tengo que comprobar en la etiqueta de mi Isofast 21 Condens F30?
¿Esta placa sirve también para la Isofast 21 Condens F35?
¿Es la placa principal o una placa secundaria de la Isofast 21 Condens?
¿Cuándo hay que sustituir esta placa en la Isofast 21 Condens F30/F35?
