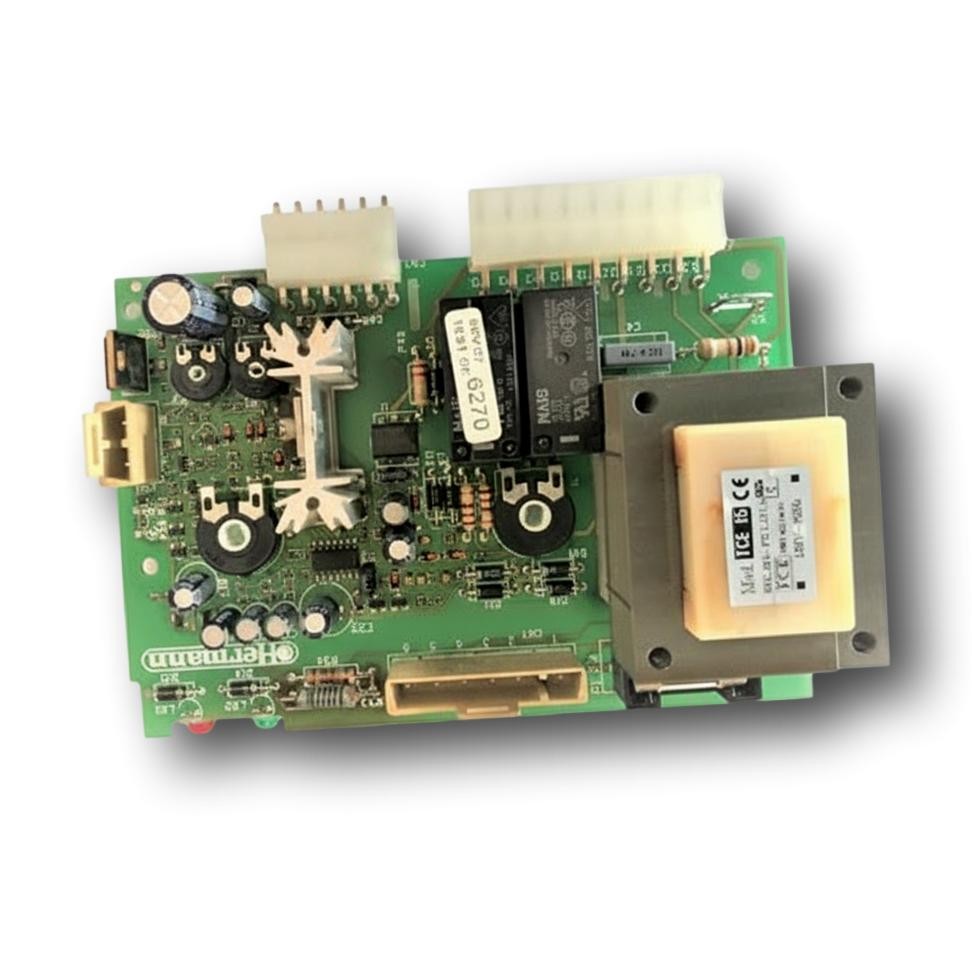

Platine Elektronik Renova Micra 23 SE

Kompatible Renova-Kessel

Platine. Eine nachgewiesene Kompatibilität: Renova Micra 23 SE.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Was sollte man überprüfen, bevor man die Elektronikplatine austauscht?

Häufige Symptome und Störungen

• 01

  Der Kessel ist vollständig ausgeschaltet, ohne Pilotlichter und Bildschirm.

  Ursache: Die Platine erhält keine Stromversorgung oder verteilt die Energie nicht an den Rest des Steuerkreises.

  Überprüfen Sie, ob die Spannung an der Heizkesselsteckdose vorhanden ist und ob der Hauptschalter in der richtigen Position ist, bevor Sie die Platine austauschen.

• 02

  Ein Fehlercode springt und erscheint sofort wieder, sobald er zurückgesetzt wird.

  Ursache: Die Platine unterbricht den Betrieb, weil ein Sicherheitsignal außerhalb der erwarteten Werte ankommt.

  Identifizieren Sie den Code und überprüfen Sie das zugehörige Bauteil (Brenner, Druck, Sonde), bevor Sie die Platine als schuldhaft betrachten.

• 03

  Es sind Klickgeräusche eines Relais auf der Platine zu hören, obwohl der Heizkessel nicht startet.

  Ursache: Ein Relais mit schlechtem Kontakt, wie auf dem Etikett dieser Platine gekennzeichnet, versucht zu schalten, schafft es aber nicht.

  Hören Sie, ob das Klicken mit dem Zeitpunkt des Wärmebedarfs übereinstimmt; wenn ja, ist das Relais der Platine verdächtig.

• 04

  Die elektronische Steuerung reagiert auf keinen Knopf des Panels.

  Ursache: Der Mikrocontroller der Platine hat sich blockiert und hört auf, die Befehle zu verarbeiten.

  Trennen Sie die Stromversorgung für einige Sekunden, um einen vollständigen Neustart zu erzwingen, bevor Sie die Platine ersetzen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Renova-Platine

SKU intern Uniclima

PLRM23SE

Marke

Renova

Teileart

Elektronikplatine

Einheiten auf Lager

2 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Teilcode des Relais

6270

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Renova Renova Micra 23 SE (PDF)Dokument © Renova, bereitgestellt als technische Referenz.
