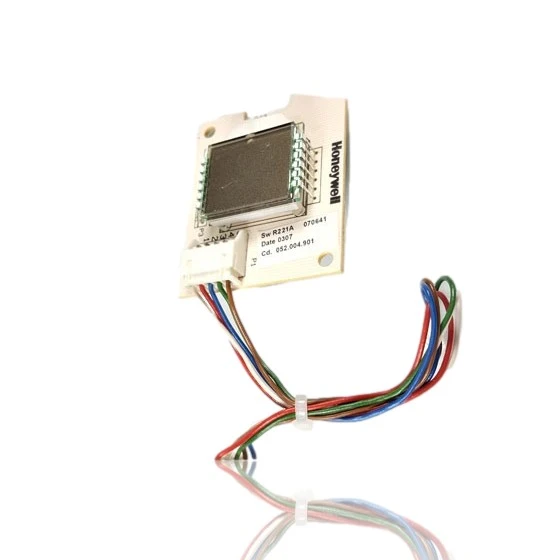

Honeywell-Modul R221A für Hermann Micra 2 30 SE Kessel - Cd. 052.004.901

Renova kompatibel mit der Referenz H052004901

Elektronische Platine mit der Referenz H052004901. Vier bestätigte Kompatibilitäten: Habitat 2 (Familie bestätigt >=3 Quellen); Codes 23 E / 24 SE nur 2 Quellen und Micra 2 (Familie bestätigt >=3 Quellen); Codes 23 E / 24 SE / 30 SE nur 2 Quellen.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. H052004901 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz H052004901 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Platine H052004901 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Beim Drücken der Reset-Taste startet der Heizkessel einen Moment und blockiert sich dann schnell wieder.

  Ursache: Die Platine hält das Signal der Flamme oder Zündung nicht stabil, was wiederholt die Sicherheitsverriegelung aktiviert.

  Notiere den Fehlercode, der im Display angezeigt wird, bevor du zurücksetzt, um zu wissen, ob er Flamme, Ventilator oder Wassermangel anzeigt.

• 02

  Der Bildschirm bleibt leer oder blinkt, ohne Temperatur oder Code anzuzeigen.

  Ursache: Der Schaltkreis, der das Display versorgt, ist Teil der Platine, und wenn er ausfällt, zeigt es keine Informationen an, obwohl der Kessel Strom erhält.

  Überprüfen Sie, ob das Flachkabel oder der Anschluss des Displays richtig eingesteckt ist, bevor Sie annehmen, dass die Platine defekt ist.

• 03

  Die Umwälzpumpe startet nicht, obwohl der Heizkessel Heizwärme anfordert.

  Ursache: Die Steuerplatine gibt den Start der Pumpe vor, und ein Fehler in ihrer Leistungsabgabe verhindert die Ausführung des Befehls.

  Überprüfen Sie, ob die Pumpe manuell dreht, nachdem Sie die vordere Schraube gelöst haben, bevor Sie die Platte ablegen.

• 04

  Der Heizkessel schaltet sich nach wenigen Minuten Betrieb im Heizmodus von selbst aus.

  Ursache: Ein Fehler in der Steuerungselektronik kann den Zyklus unterbrechen, auch wenn die anderen Komponenten in gutem Zustand sind.

  Überprüfen Sie, ob es keinen Fehlercode aufgrund von Temperatur oder Druck gibt, bevor Sie ihn der Platine zuordnen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Renova H052004901

Katalogreferenz

H052004901

SKU intern Uniclima

DCM230SE

Marke

Renova

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Honeywell-Code (Cd.)

052.004.901

Typ/Modell (Sw)

R221A

Niedrige Nummer Sw R221A

070641

Herstellungsdatum (Date)

0307
