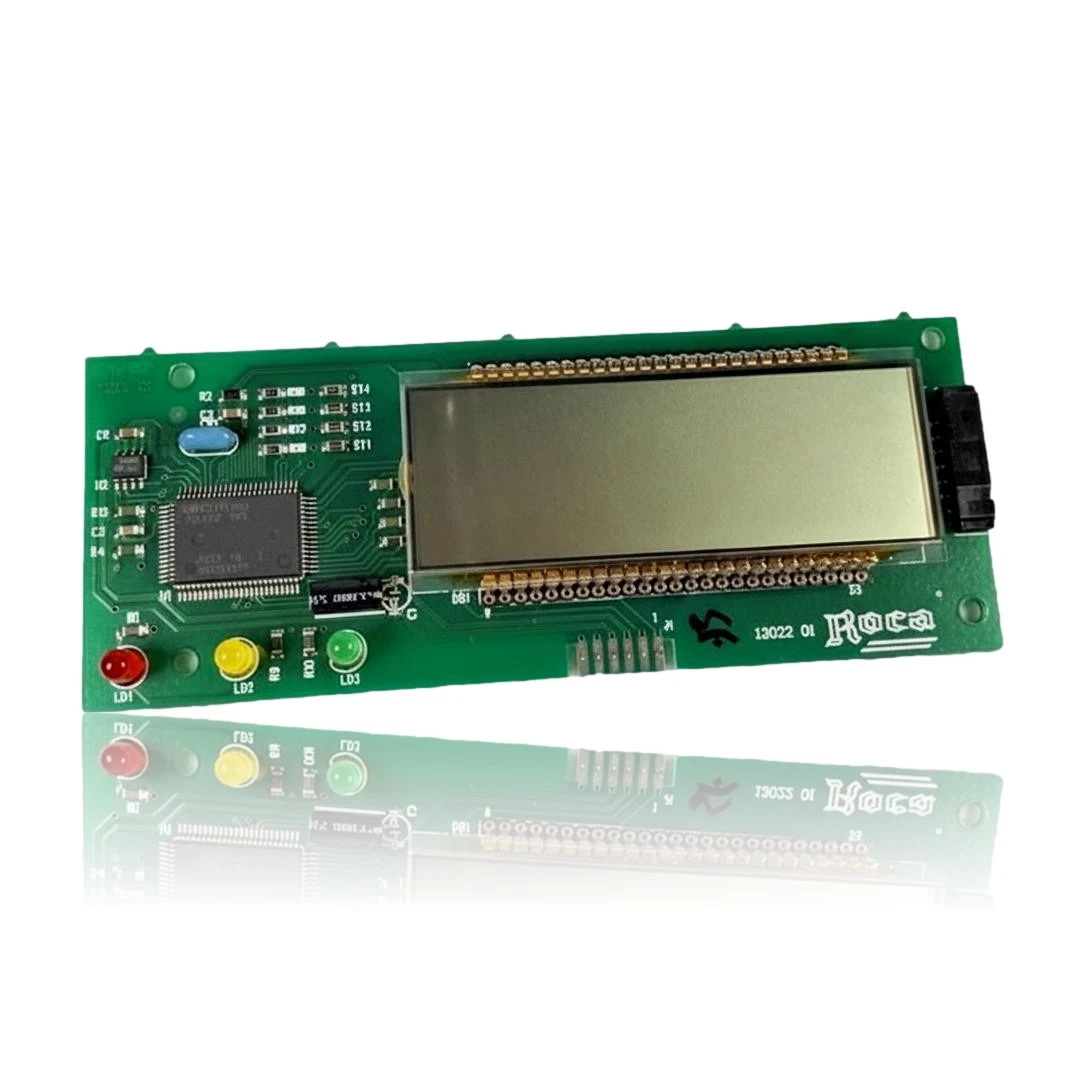

Bildschirm Baxi Roca R20/20F Ref. 13022 01

Mit der Referenz 122122200 kompatible Baxi Roca Heizkessel

Elektronische Platine mit der Referenz 122122200. Sieben nachgewiesene Kompatibilitäten: R 20/20 F und R 20 F.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 122122200 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122122200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 122122200 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der LCD-Bildschirm ist leer und zeigt keine Daten an.

  Ursache: Das Bildschirmmodul aktualisiert die Informationen nicht, obwohl es Strom von der Hauptplatine erhält.

  Überprüfen Sie, ob der Kessel funktioniert (heizt, der Brenner zündet); wenn ja, liegt der Fehler am Display, nicht an der Leistungsplatine.

• 02

  Eine der Anzeige-LEDs (ST1 bis ST4) leuchtet nicht oder blinkt seltsam.

  Ursache: Diese LEDs sind Teil des Schaltkreises des Displays, und ein Fehler in einem bedeutet nicht, dass die gesamte Platine ausfällt.

  Notiere, welche LED defekt ist und zu welchem Zeitpunkt (Start, ACS, Heizung), um zu bestätigen, dass es sich nicht um eine normale Anzeige des Heizkessels handelt, bevor das Teil gewechselt wird.

• 03

  Das Display reagiert nicht, wenn die Bedienelemente des Heizkessels gedrückt werden.

  Ursache: Der Schaltkreis, der die Pulsationen erfasst und an das Display sendet, befindet sich auf dieser Platine.

  Versuchen Sie, die Heizung neu zu starten, indem Sie die Hauptstromversorgung einige Sekunden lang unterbrechen, bevor Sie das Teil als defekt betrachten.

• 04

  Der Bildschirm schaltet sich ein, zeigt jedoch die Informationen flackernd oder intermittierend an.

  Ursache: Ein schlechter Kontakt im Stecker dieser Platine verursacht Unterbrechungen in der Anzeige.

  Überprüfen Sie, ob der Stecker zwischen dem Bildschirm und der Hauptplatine richtig eingesteckt ist und keine oxidierten Pins aufweist.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Baxi Roca 122122200

Katalogreferenz

122122200

SKU intern Uniclima

DCRR2020F

Marke

Roca

Teileart

Elektronikplatinen

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Roca

Teilenummer

13022 01

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Baxi Roca R 20/20 F (PDF) Dokument © Baxi Roca, als technische Referenz bereitgestellt.
