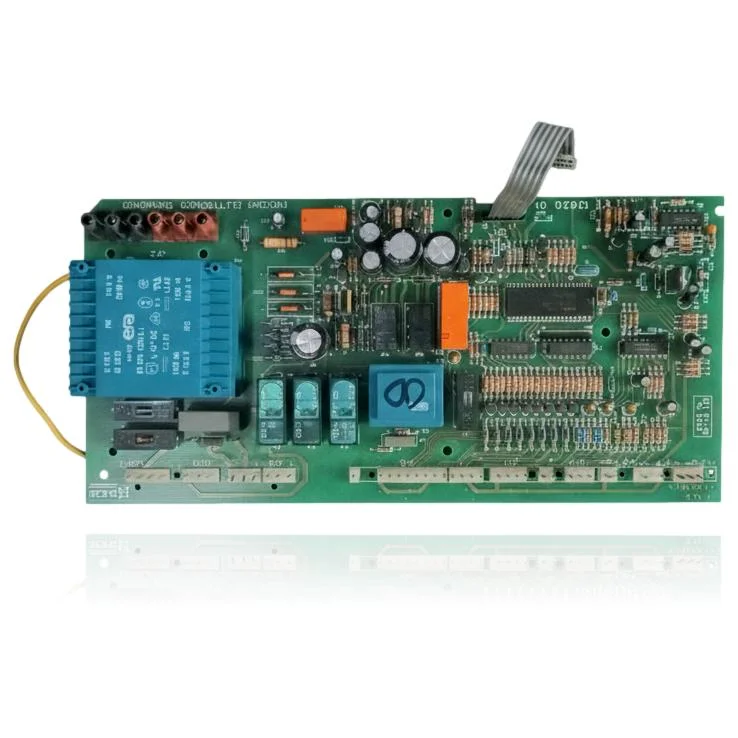

Platine Elektronik Baxi Roca RS 20/20 F Ref. 122121410
Die Steuerplatine Roca Baxi RS 20/20 F Ref. 122121410 steuert die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall kann es sein, dass der Heizkessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt. Die Benutzer können Probleme im Zusammenhang mit Fehlercodes wie 60-90 bemerken, was darauf hinweist, dass das Flammrelais nicht richtig funktioniert oder festhängt, oder 50-70-90, was auf einen Defekt im Sicherheitsrelais hinweist. Diese Platine ist kompatibel mit dem Heizkessel RS 20/20 F, unter anderem Modellen der Reihe RS 20/20. Ein Techniker muss durch Diagnose bestätigen, ob ein Austausch erforderlich ist, um größere Probleme zu vermeiden.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 122121410
- Garantie
- 1 Jahr
Mit der Referenz 122121410 kompatible Baxi Roca Heizkessel
Elektronische Platine mit der Referenz 122121410. Eine nachgewiesene Kompatibilität: RS 20/20 F.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Roca RS 20/20 F | RS 20/20 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 122121410 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122121410 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 122121410 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel ist komplett tot: kein Pilot leuchtet und keine Reaktion beim Drücken von irgendetwas.
Ursache: Ein Fehler in der Speiseeinheit der Platine führt dazu, dass der Rest des Steuerkreises spannungslos bleibt.
Überprüfen Sie zuerst die Sicherung der Platine und ob Netzspannung an die Eingangsleiste ankommt.
- 02
Es ist ein Klick zu hören, wenn die Heizung angefordert wird, aber der Heizkessel zündet den Brenner nicht.
Ursache: Dieses Klicken ist das Relais der Platine, das das Gas oder den Ventilator aktiviert; wenn danach nichts passiert, liegt der Fehler normalerweise in diesem Abschnitt der Platine.
Überprüfen Sie vor dem Austausch, ob das Gasventil und der Zündelektrode Durchgang haben, um einen Fehler im downstream Bereich nicht mit der Platine zu verwechseln.
- 03
Der Reset-Knopf funktioniert nicht, der Kessel bleibt blockiert.
Ursache: Die Rückstellung wird von der Platine selbst verwaltet; wenn der Mikroprozessor nicht reagiert, hat der Knopf keine Wirkung, auch wenn er richtig gedrückt wird.
Trennen Sie die Stromversorgung der Heizung für 2-3 Minuten und stellen Sie die Spannung wieder her, bevor Sie die Platine als defekt betrachten: Einige Störungen können durch einen Stromausfall zurückgesetzt werden.
- 04
Der Kessel funktioniert einige Minuten und stoppt dann von selbst, immer an derselben Stelle im Zyklus.
Ursache: Ein Bauteil auf der Platine, das aufgrund von Temperatur ausfällt, unterbricht den Zyklus immer in derselben Phase, wie beim Start des Ventilators.
Notiere den genauen Zeitpunkt, an dem es stoppt: wenn es mit dem Wasserdruck oder mit dem Zünden übereinstimmt, ist es ratsam, diese Punkte vorher auszuschließen.
Fehlercodes von Baxi Roca, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 60-90 | Das Flammenrelais funktioniert nicht richtig oder ist klebengeblieben/ausgeschaltet. | Das Flammenrelais ist in die Leiterplatte 122121410 integriert; wenn es klebt oder nicht schaltet, validiert die PCB das Ionisationssignal nicht und blockiert. Prüfen, ob die Leiterplatte das Relais ansteuert und ob dieses schaltet, indem Spannung/Durchgang während der Anforderung gemessen wird; wenn es bei korrekten Eingängen nicht schaltet, die Leiterplatte austauschen. |
| 50-70-90 | Defekt am Sicherheitsrelais, schließt nach der Anforderung nicht. | Das Sicherheitsrelais ist Teil der Leiterplatte 122121410; wenn seine Kontakte nicht schließen, wird die Sicherheitskette nicht freigegeben und der Heizkessel geht in Blockade. Ansteuerung des Relais und Durchgang der Kontakte auf der PCB während der Anforderung prüfen; wenn es bei korrekten Eingangssignalen nicht schaltet, ist die Leiterplatte defekt. |
| 40-60-70-90 | Sicherheitsrelais, sehr lange Zündverzögerung. | Das Zünd-Timing und das Sicherheitsrelais werden von der Leiterplatte 122121410 gesteuert; ein Fehler des Relais/Timers auf der PCB führt dazu, dass die Zeit überschritten wird und blockiert. Ansteuerung des Relais durch die PCB und Zünd-/Validierungszeiten prüfen; wenn das Relais bei korrekten Eingangsbedingungen nicht rechtzeitig freigibt, die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
