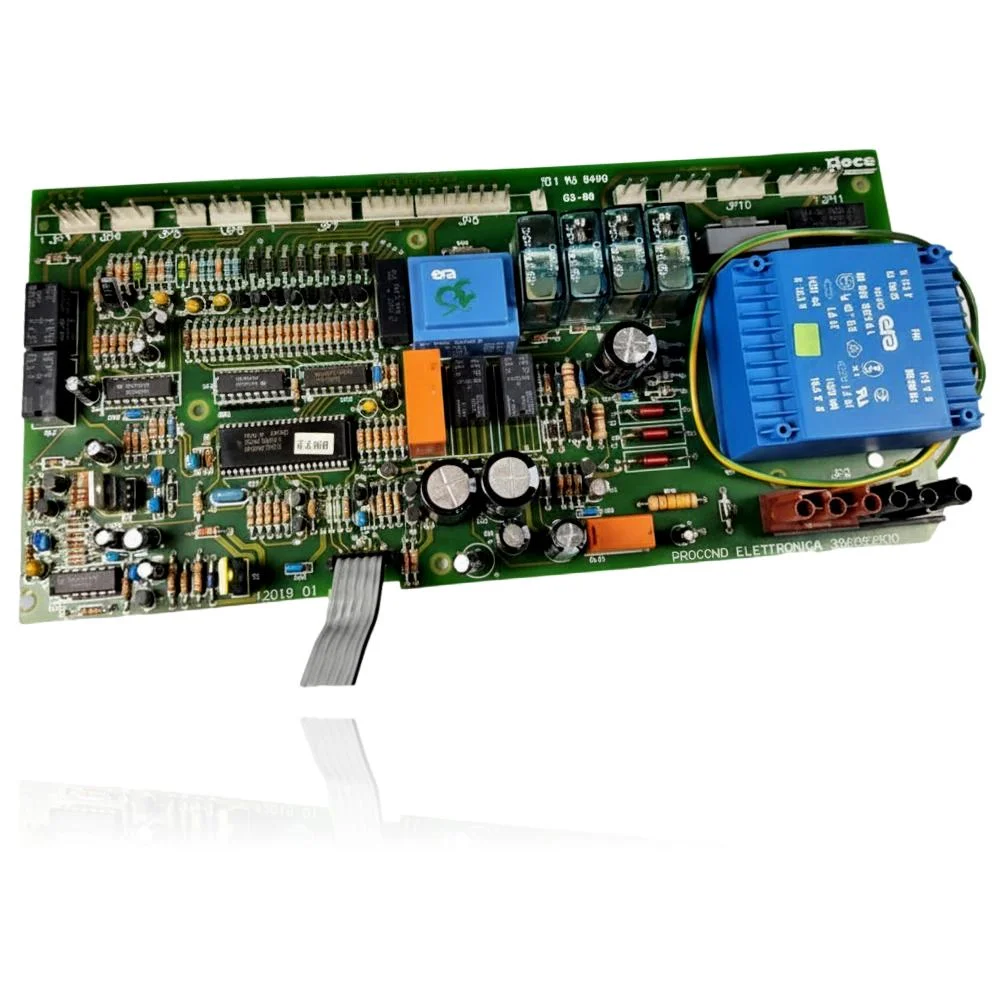

Elektronikplatine Baxi Roca R20/20F - Ref. 122122200

Mit der Referenz 122122200 kompatible Baxi Roca Heizkessel

Elektronische Platine mit der Referenz 122122200. Sieben nachgewiesene Kompatibilitäten: R 20/20 F und R 20 F.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 122122200 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122122200 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 122122200 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt keinerlei Lebenszeichen, weder Kontrollleuchten noch Display.

  Ursache: Die Speiseeinheit der Platine oder ihre interne Sicherung hat aufgehört, Strom an die Steuerungselektronik zu liefern.

  Überprüfen Sie mit einem Multimeter, ob Netzstrom an den Eingang der Platine ankommt, bevor Sie sie als defekt betrachten.

• 02

  Es treten Blockaden mit Codes auf, die mit keinem tatsächlichen Fehler im Druckschalter, NTC oder Flamme übereinstimmen.

  Ursache: Die Steuerplatine verarbeitet diese Signale schlecht und verursacht Blockaden aufgrund einer fehlerhaften Lesung, nicht aufgrund eines Fehlers in den Sensoren selbst.

  Notiere den genauen Code und verwerfe zuvor diese Sensoren, indem du ihre Kontinuität mit einem Multimeter misst.

• 03

  Der Heizkessel zündet, läuft einige Minuten und schaltet sich dann wiederholt von selbst ab.

  Ursache: Ein intermittierender Fehler auf der Platine, zum Beispiel ein Bauteil, das sich erhitzt und den Kontakt verliert, führt dazu, dass die Sicherheit ohne echten Grund unterbrochen wird.

  Überprüfe, ob der Ausfall immer mit dem Zeitpunkt übereinstimmt, an dem der Heizkessel eine Weile in Betrieb ist, und stelle sicher, dass die Anschlüsse der Platine richtig sitzen.

• 04

  Das Thermostat kann den Heizkessel nicht starten.

  Ursache: Die Steuerplatine ist verantwortlich für den Empfang und die Verarbeitung dieses Befehls; wenn ihr Eingangssignal ausfällt, reagiert der Heizkessel nicht, auch wenn das Thermostat einwandfrei funktioniert.

  Überprüfen Sie zunächst, ob das Thermostat mit Strom versorgt wird und ob die Verkabelung korrekt zu den Klemmen der Platine führt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Baxi Roca 122122200

Katalogreferenz

122122200

Marke

Roca

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Baxi Roca R 20/20 F (PDF)Dokument © Baxi Roca, als technische Referenz bereitgestellt.
