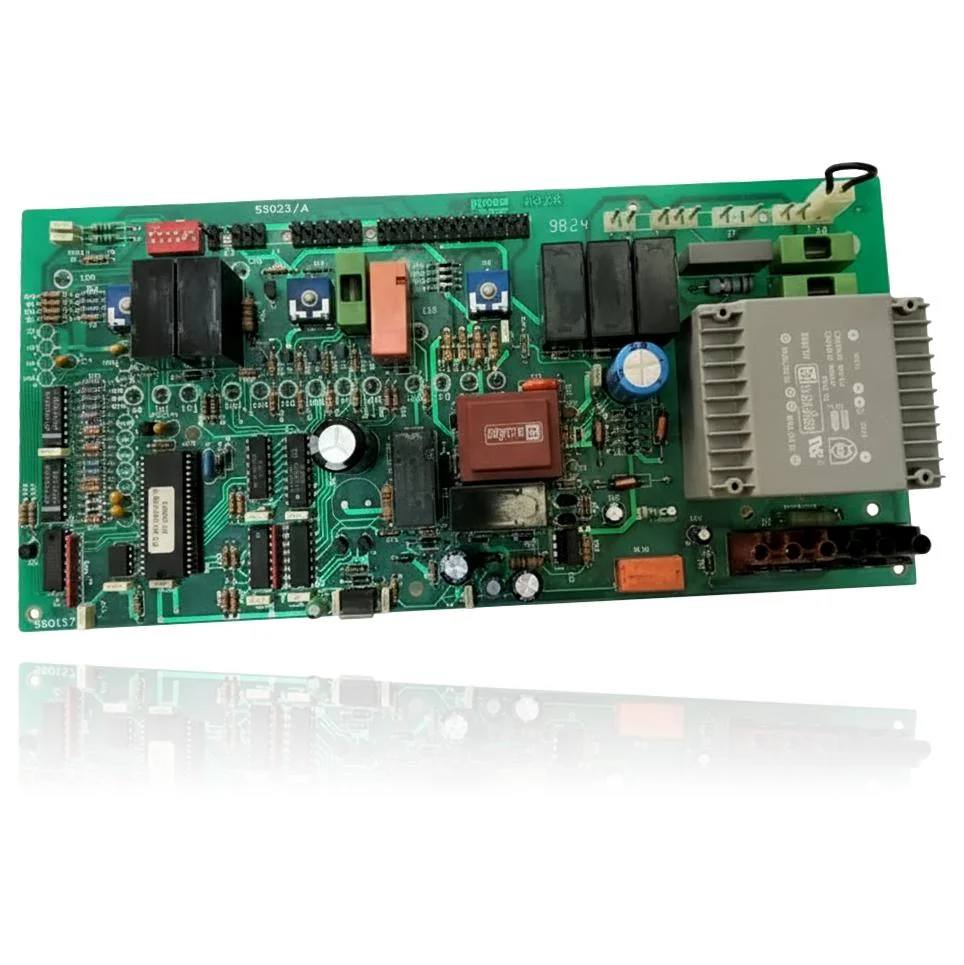

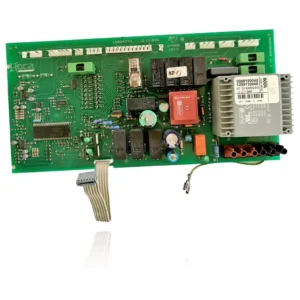

Elektronikplatine Baxi Roca RS 20/20 F Code 5S023/A
Die Steuerplatine Roca RS 20/20 F 5S023/A steuert die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder sich unberechenbar verhalten, was zu Fehlern wie 60-90, 50-70-90 oder 40-60-70-90 führen kann. Diese Platine ist kompatibel mit Heizkesseln der Reihe RS 20/20, einschließlich des Modells RS 20/20 F. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome oder Funktionsstörungen auftreten.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 122121410
- Garantie
- 1 Jahr
Mit der Referenz 122121410 kompatible Baxi Roca Heizkessel
Elektronische Platine mit der Referenz 122121410. Eine nachgewiesene Kompatibilität: RS 20/20 F.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Roca RS 20/20 F | RS 20/20 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 122121410 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122121410 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 122121410 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel reagiert auf keinen Befehl und das Display ist ausgeschaltet.
Ursache: Die Platine verteilt die Stromversorgung nicht an die anderen elektronischen Komponenten.
Überprüfen Sie, ob Strom zur Heizung fließt und ob die Hauptsicherung nicht durchgebrannt ist, bevor Sie die Platine überprüfen.
- 02
Es erscheint jedes Mal ein anderer Fehlercode, wenn das Gerät neu gestartet wird.
Ursache: Ein interner Fehler auf der Platine verursacht ungenaue Messwerte der angeschlossenen Sensoren.
Notiere jeden Code, der erscheint; wenn sie immer unterschiedlich und ohne Zusammenhang sind, ist es wahrscheinlicher, dass es sich um die Platine und nicht um einen konkreten Sensor handelt.
- 03
Die Heizung funktioniert, aber das Warmwasser nicht.
Ursache: Die Platine schaltet nicht korrekt zwischen den beiden Betriebsmodi um.
Überprüfen Sie zunächst den Zustand des Dreiwegeventils oder des Durchflusssensors, da auch diese Symptome verursachen können.
- 04
Die Sperrflamme leuchtet und es gibt keine Möglichkeit, sie zurückzusetzen.
Ursache: Der Rückstellkreis der Platine reagiert nicht, wenn der Knopf gedrückt wird.
Schalten Sie die Hauptstromversorgung für eine Minute ab und versuchen Sie dann erneut, die Rückstellung vorzunehmen, bevor Sie in Betracht ziehen, dass die Platine defekt ist.
Fehlercodes von Baxi Roca, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 60-90 | Das Flammenrelais funktioniert nicht richtig oder ist klebengeblieben/ausgeschaltet. | Das Flammenrelais ist in die Leiterplatte 122121410 integriert; wenn es klebt oder nicht schaltet, validiert die PCB das Ionisationssignal nicht und blockiert. Prüfen, ob die Leiterplatte das Relais ansteuert und ob dieses schaltet, indem Spannung/Durchgang während der Anforderung gemessen wird; wenn es bei korrekten Eingängen nicht schaltet, die Leiterplatte austauschen. |
| 50-70-90 | Defekt am Sicherheitsrelais, schließt nach der Anforderung nicht. | Das Sicherheitsrelais ist Teil der Leiterplatte 122121410; wenn seine Kontakte nicht schließen, wird die Sicherheitskette nicht freigegeben und der Heizkessel geht in Blockade. Ansteuerung des Relais und Durchgang der Kontakte auf der PCB während der Anforderung prüfen; wenn es bei korrekten Eingangssignalen nicht schaltet, ist die Leiterplatte defekt. |
| 40-60-70-90 | Sicherheitsrelais, sehr lange Zündverzögerung. | Das Zünd-Timing und das Sicherheitsrelais werden von der Leiterplatte 122121410 gesteuert; ein Fehler des Relais/Timers auf der PCB führt dazu, dass die Zeit überschritten wird und blockiert. Ansteuerung des Relais durch die PCB und Zünd-/Validierungszeiten prüfen; wenn das Relais bei korrekten Eingangsbedingungen nicht rechtzeitig freigibt, die Leiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Baxi Roca 122121410
- Katalogreferenz
- 122121410
- SKU intern Uniclima
- PLCRCRS20
- Marke
- Roca
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 9 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Platinencode
- 5S023/A
- Zusatzcode
- 9824
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Baxi Roca RS 20/20 F (PDF) Dokument © Baxi Roca, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 122121410
Gilt diese Platine 5S023/A auch für die Baxi Roca RS 20/20 T und die RSF 20/20 zusätzlich zur RS 20/20 F?
