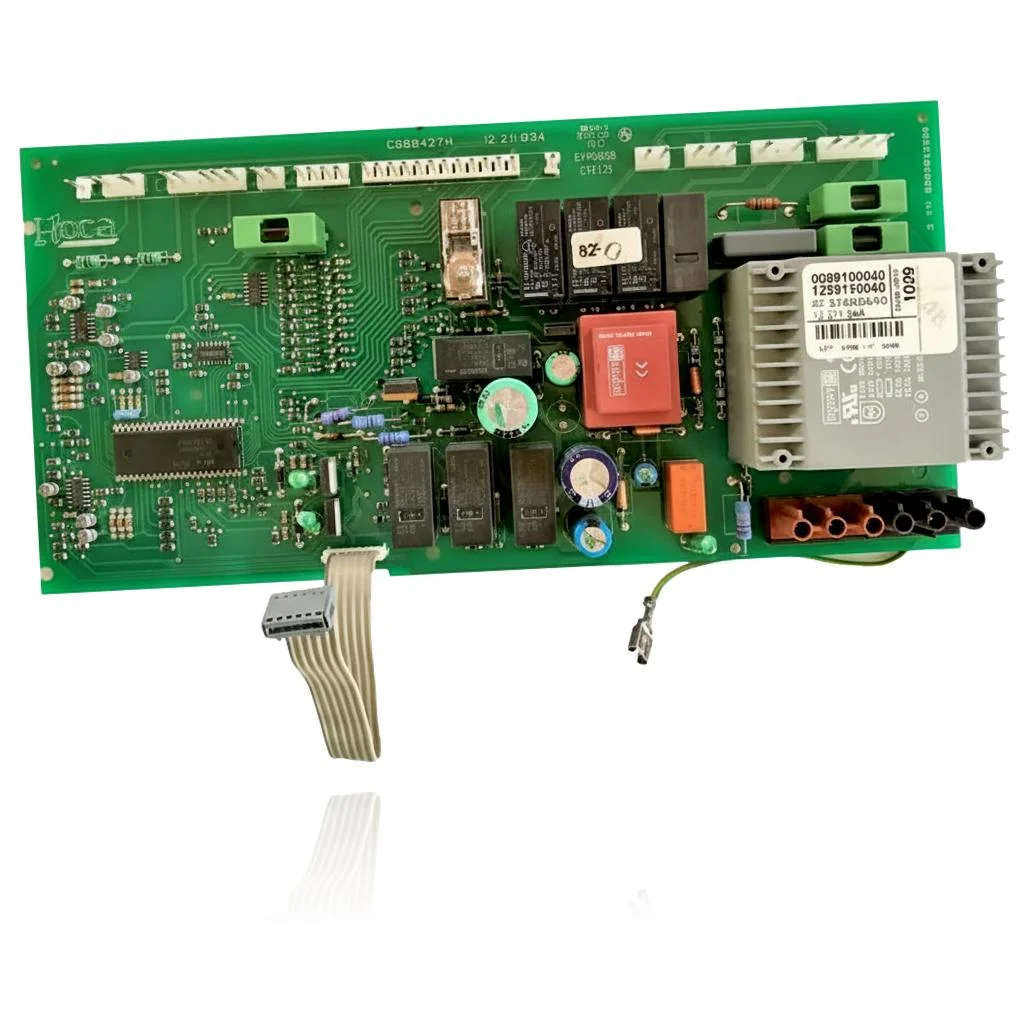

Platine Elektronik Baxi Roca RS-20/20 F - Code C688427H 12.211.934

Roca kompatibel mit der Referenz 122000006

Elektronische Platine mit der Referenz 122000006. Zwei bestätigte Kompatibilitäten: RS 20/20 F und R 20/20 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Ref. 122000006 das Teil für deinen Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122000006 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 122000006 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht, es gibt keine Lichter auf dem Bedienfeld.

  Ursache: Die Platine steuert die Zündung; wenn sie ausfällt, reagiert der Kessel nicht.

  Bevor du die Platine wechselst, stelle sicher, dass sie Strom erhält und dass keine Sicherungen durchgebrannt sind.

• 02

  Das Display zeigt Fehlercodes an, die nicht mit anderen Störungen übereinstimmen.

  Ursache: Wenn die Platine ausfällt, kann sie falsche Werte anzeigen, da sie die Signale der Sensoren nicht richtig interpretiert.

  Notiere den Code und vergleiche ihn im Handbuch mit dem entsprechenden Bauteil, bevor du die Platine wechselst.

• 03

  Der Brenner zündet und erlischt wiederholt ohne ersichtlichen Grund.

  Ursache: Das Modul der Platine steuert die Zündleistung; wenn es beschädigt ist, kann es instabile Signale geben.

  Überprüfen Sie, ob das Flammensignal und der Ionisator ordnungsgemäß funktionieren, bevor Sie die Platine beschuldigen.

• 04

  Die Pumpe oder der Ventilator funktionieren weiterhin, auch wenn der Kessel ausgeschaltet ist.

  Ursache: Ein festsitzendes Relais auf der Platine kann ein Bauteil aktiv halten, auch wenn der Heizkessel es nicht benötigt.

  Trenne die Heizung für einige Sekunden vom Stromnetz und beobachte, ob das Bauteil sich ausschaltet; wenn es weiterhin eingeschaltet bleibt, könnte das Relais der Platine defekt sein.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Baxi Roca 122000006

Katalogreferenz

122000006

Marke

Roca

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Platinencode

C688427H 12.211.934

Code Modul Grau Flossen

0089100040 / 12S91S0040 / MZ ST6RD690 / 1.8571.94A

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Baxi Roca RS 20/20 F (PDF)Dokument © Baxi Roca, als technische Referenz bereitgestellt.
