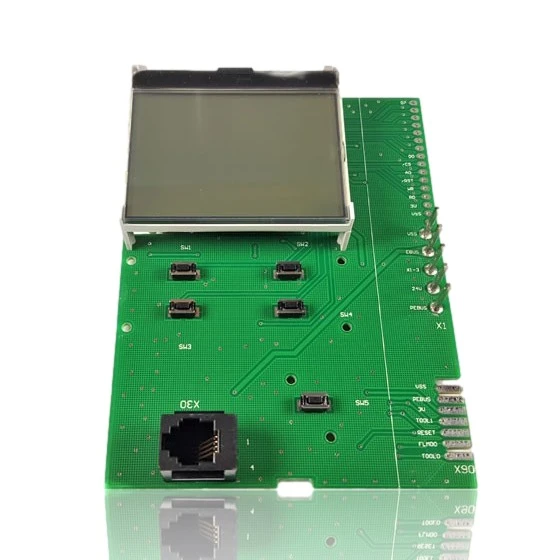

Platine Bildschirm Vaillant Ecotec Plus VMW 306/5-5
Die Steuerplatine Vaillant Ecotec Plus VMW 306/5-5 ist eine elektronische Steuerung, die das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels regelt. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder sich unberechenbar verhalten, was zu Fehlercodes wie F.53, F.54, F.56, F.61 oder F.63 führen kann. Dieses Bauteil ist kompatibel mit den Modellen VMW 236/5-5, 246/5-5, 306/5-5 und 346/5-5, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome oder Fehler im Betrieb festgestellt werden.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- SKU intern
- DCEVMW306
- Garantie
- 1 Jahr
Kompatible Vaillant-Kessel
Platine. Vier nachgewiesene Kompatibilitäten: 236/5-5 und 246/5-5.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant 236/5-5 | VMW | Kontrastiert |
| Vaillant 246/5-5 | VMW | Kontrastiert |
| Vaillant 306/5-5 | VMW | Kontrastiert |
| Vaillant 346/5-5 | VMW | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm leuchtet nicht oder zeigt nichts an.
Ursache: Das Bildschirmmodul erhält keinen Strom oder zeigt kein Bild an, obwohl der Heizkessel weiterhin funktionieren kann.
Überprüfe, ob der Kessel weiterhin mit der gespeicherten Programmierung heizt; wenn ja, ist der Fehler nur im Bedienfeld.
- 02
Die Tasten des Panels reagieren nicht, wenn man sie drückt.
Ursache: Die Taster sind Teil dieser Platine, daher ist ihr Ausfall oft mit einem Defekt im Displaymodul verbunden.
Überprüfen Sie die einzelnen Tasten und schauen Sie, ob sichtbare Feuchtigkeit oder Oxidation im Rahmen vorhanden ist, bevor Sie die gesamte Platine austauschen.
- 03
Es ist nicht möglich, das Menü aufzurufen oder irgendwelche Einstellungen des Heizkessels zu ändern.
Ursache: Der Zugang zum Menü wird über diese Platine gesteuert, sodass ein Fehler hier die Programmierung verhindert, auch wenn der Heizkessel weiterhin heizt.
Überprüfen Sie, ob der Heizkessel die eingestellte Temperatur hält; wenn ja, liegt das Problem am Bedienfeld und nicht am Heizsystem.
- 04
Der Bildschirm scheint eingeschaltet zu sein, aber er ist eingefroren und aktualisiert die Informationen nicht.
Ursache: Das Bildschirmmodul ist eingefroren, was sich von einem vollständigen Ausschalten unterscheidet.
Trenne die Heizung für ein paar Sekunden vom Stromnetz und schalte sie wieder ein, bevor du die Platine wechselst; ein vorübergehender Fehler lässt sich so oft beheben.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.53 | Fehler bei der Regelung der Verbrennung. | Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden. |
| F.54 | Fehler in der Gasversorgung. | Es gibt einen Fehler in der Gasversorgung. Dies kann dazu führen, dass der Heizkessel nicht richtig funktioniert, da er den notwendigen Brennstoff für den Betrieb nicht erhält. Wenn dieser Code erscheint, überprüfe die Elektronikplatine, da sie die Ursache des Problems sein könnte. |
| F.56 | Fehler bei den Verbrennungskomponenten. | Es wurde ein Fehler in den Verbrennungskomponenten festgestellt. Dies kann die Effizienz und die Sicherheit des Betriebs des Heizkessels beeinträchtigen. Wenn Sie diesen Code sehen, ist es wahrscheinlich, dass die Elektronikplatine am Fehler beteiligt ist. |
| F.61 | Fehler bei der Steuerung des Gasventils. | Es gibt einen Fehler in der Steuerung des Gasventils. Dies kann verhindern, dass der Kessel das notwendige Gas für seinen Betrieb erhält. Wenn dieser Code erscheint, überprüfe die Elektronikplatine, da sie die Ursache des Problems sein könnte. |
| F.63 | Fehler im EEPROM-Speicher. | Dieser Code erfordert eine technische Diagnose gemäß dem Handbuch des Modells und dessen Überprüfung. Er bestätigt nicht allein, dass dieses Teil defekt ist, noch rechtfertigt er dessen Austausch. Die Ursachen und die genaue Referenz müssen vor einem Eingriff überprüft werden. |
| F.67 | Elektronischer Fehler im Zusammenhang mit der Flamme. | Es gibt einen elektronischen Fehler im Zusammenhang mit der Flamme. Dies kann die Sicherheit und die Funktionsweise des Heizkessels beeinträchtigen. Wenn Sie diesen Code sehen, könnte die Elektronikplatine defekt sein. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
