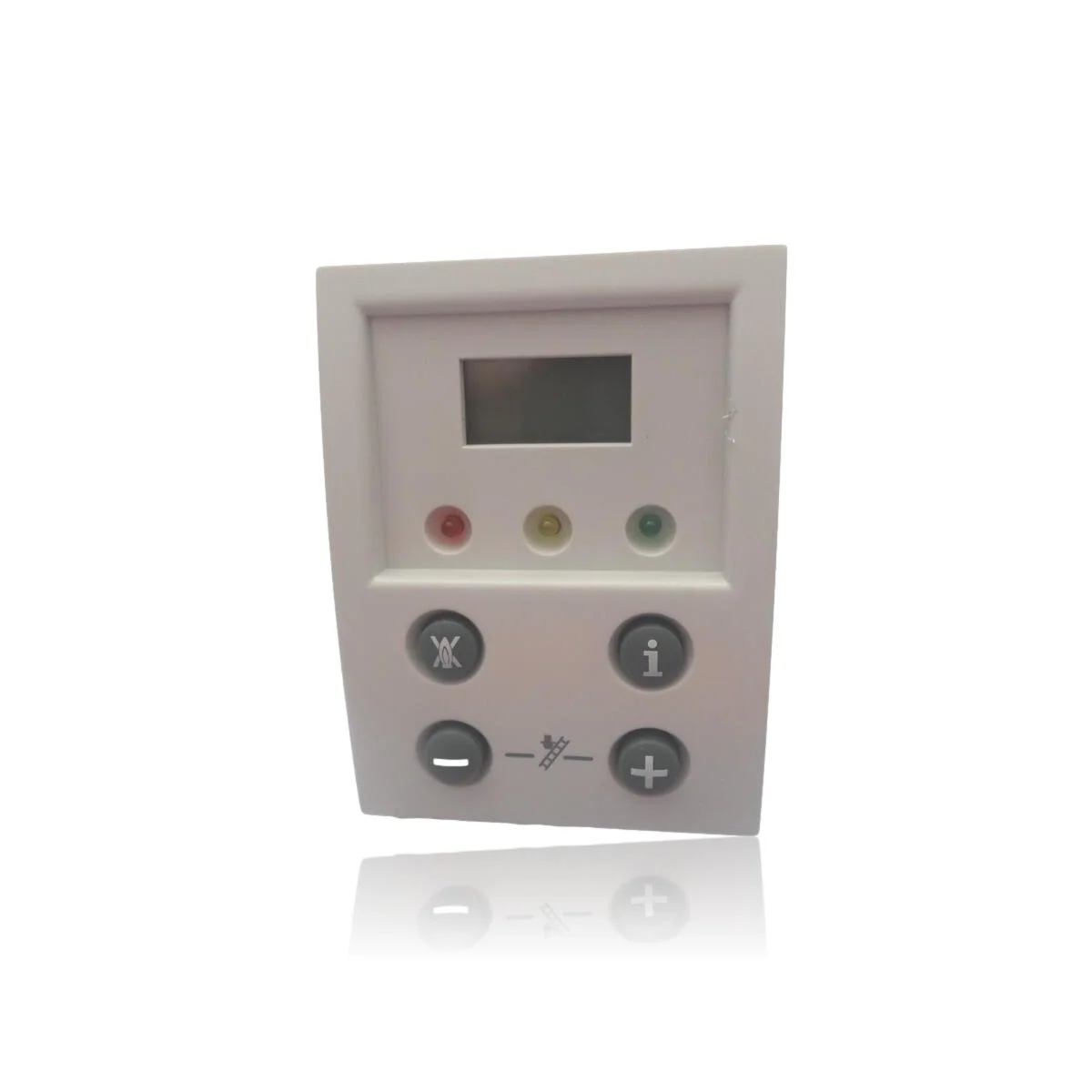

Display- und Tastaturmodul Vaillant VU 152/2-5 - Ref. 130807
Modul für Anzeige und Bedienelemente Vaillant VU 152/2-5 - Ref. 130807 ist eine elektronische Steuerplatine, die das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unregelmäßiges Verhalten zeigen, wobei der Fehlercode F.66 angezeigt wird: Anzeigeausfall. Dieses Modul ist kompatibel mit mehreren Modellen, darunter der VUW 242/2-5 und der VU 152/2-5, unter anderem. Ein Techniker muss durch Diagnose bestätigen, ob das Bauteil ersetzt werden muss, wenn die genannten Symptome auftreten oder bei einem Ausfall der Anzeige.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 130807
- Garantie
- 1 Jahr
Vaillant Heizkessel kompatibel mit der Referenz 130807
Elektronische Platine mit der Referenz 130807. Zehn bestätigte Kompatibilitäten: VUW 242/2-5 (Turbomax Plus 824E) und VUW 282/2-5 (Turbomax Plus 828E).
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VUW 242/2-5 (Turbomax Plus 824E) | Turbomax Plus / Pro | Kontrastiert |
| Vaillant VUW 282/2-5 (Turbomax Plus 828E) | Turbomax Plus / Pro | Kontrastiert |
| Vaillant VUW 362/2-5 (Turbomax Plus 837E) | Turbomax Plus / Pro | Kontrastiert |
| Vaillant Turbomax Pro 24E | Turbomax Plus / Pro | Kontrastiert |
| Vaillant Turbomax Pro 28E | Turbomax Plus / Pro | Kontrastiert |
| Vaillant VU 152/2-5 (Thermocompact 615E) | Thermocompact | Kontrastiert |
| Vaillant VU 202/2-5 (Thermocompact 620E) | Thermocompact | Kontrastiert |
| Vaillant VU 242/2-5 (Thermocompact 624E) | Thermocompact | Kontrastiert |
| Vaillant VU 282/2-5 (Thermocompact 628E) | Thermocompact | Kontrastiert |
| Vaillant VU 362/2-5 (Thermocompact 637E) | Thermocompact | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 130807 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 130807 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 130807 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der LCD-Bildschirm bleibt weiß oder schaltet sich beim Starten nicht ein.
Ursache: Das Modul integriert den Bildschirm, die Anzeigen und die Tasten im selben Stromkreis, sodass ein Stromausfall das gesamte Panel betrifft.
Überprüfen Sie, ob der Kessel Strom erhält und ob keine Sicherung ausgelöst wurde, bevor Sie das gesamte Modul austauschen.
- 02
Die LED-Anzeigen des Panels leuchten nicht.
Ursache: Diese Indikatoren hängen von derselben Platine wie das Display ab, weshalb sie normalerweise zusammen ausfallen, wenn das Modul defekt ist.
Überprüfen Sie, ob nur eine LED oder alle gleichzeitig ausfallen: Ein teilweiser Ausfall kann auf ein bestimmtes Bauteil und nicht auf das gesamte Modul hinweisen.
- 03
Die Symboltasten reagieren nicht, wenn man sie drückt.
Ursache: Die Taster an der Front sind in derselben Leiterplatte integriert wie das Display und die LEDs.
Teste jeden Knopf einzeln und notiere, welche nicht funktionieren, um herauszufinden, ob der Fehler allgemein oder bei einem bestimmten Taster liegt.
- 04
Das Bedienfeld erlaubt es nicht, irgendwelche Parameter zu überprüfen oder anzupassen, obwohl der Heizkessel normal heizt.
Ursache: Die Steuerung des Displays und die Steuerung der Verbrennung sind verschiedene Schaltungen, sodass der Kessel weiterhin funktionieren kann, auch wenn das Panel defekt ist.
Bestätigen Sie, dass der Heizkessel normal heizt und warmes Wasser liefert: Wenn ja, liegt das Problem in diesem Frontmodul.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.66 | Displayfehler | Die Displayplatine oder ihre Verbindung (I2C-Bus) zur Hauptleiterplatte ist defekt. 5 V an der Platine prüfen, Durchgang/Steckverbinder des Displaykabelbaums kontrollieren und, wenn die Spannungen korrekt sind, das Displaymodul austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Vaillant 130807
- Katalogreferenz
- 130807
- SKU intern Uniclima
- DCTTPR1
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen zur Elektronikplatine 130807
Ist dieses Bildschirmmodul mit einem Vaillant VU 242/2-5 kompatibel?
Eignet sich dieses Modul für eine Vaillant, die nicht in der Liste dieses Datenblatts aufgeführt ist?
Was bringt das Displaymodul der VU 152/2-5?
