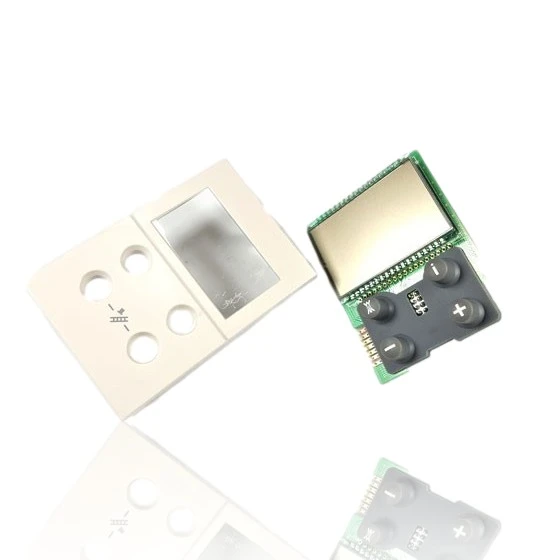

Bildschirmmodul Vaillant Turbotec VMW ES 242 3 5 M Ref. 0020056561
Das Modul Bildschirm Vaillant Turbotec VMW ES 242 3 5 M ist eine elektronische Steuerplatine, die wichtige Funktionen wie die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen. Sie können Symptome wie den Fehlercode F.70 bemerken, der auf einen ungültigen Gerätekode hinweist. Dieses Modul ist kompatibel mit mehreren Modellen der Reihe ecoTEC Plus, darunter ecoTEC plus 415, 428 und 612, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn der Heizkessel Probleme beim Starten oder instabiles Verhalten zeigt.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020056561
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 0020056561
Elektronische Platine mit der Referenz 0020056561. 12 nachgewiesene Kompatibilitäten: ecoTEC plus 415 und ecoTEC plus 428.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant ecoTEC plus 415 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 428 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 612 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 615 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 618 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 624 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 630 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 637 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 824 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 831 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 837 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
| Vaillant ecoTEC plus 937 | Vaillant ecoTEC Plus (VMW ES / VUW) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020056561 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020056561 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020056561 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Das Display des Frontpanels leuchtet beim Starten des Heizkessels nicht auf.
Ursache: Das Bildschirmmodul erhält keinen Strom oder kommuniziert nicht mit der Hauptplatine des Heizkessels.
Überprüfen Sie, ob das Gerät Strom hat und ob keine Sicherung auf der Hauptplatine ausgelöst wurde, bevor Sie das Display als defekt betrachten.
- 02
Der Bildschirm zeigt weder die Temperatur noch den Druck an, obwohl der Heizkessel heizt.
Ursache: Das Displaymodul kann ausfallen, ohne die Funktion der Heizung zu beeinträchtigen.
Bestätigen Sie, dass heißes Wasser fließt und dass der Kreislauf normal heizt: wenn ja, liegt der Fehler am Display.
- 03
Das Frontpanel sieht dunkel oder mit einem sehr schwachen Bild aus.
Ursache: Ein Fehler in der Hintergrundbeleuchtung oder im Schaltkreis des Moduls kann ein schwaches Bild verursachen, bevor es ganz erlischt.
Überprüfen Sie, ob das Problem sich mit dem kalten oder heißen Heizkessel verschlechtert: Fehler, die sich mit der Temperatur ändern, sind oft auf eine lose Lötstelle im Modul zurückzuführen.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.70 | Fehler: ungültiger Gerätecode (DSN). | Der Austausch der Anzeige/des Displays (0020056561) allein oder zusammen mit der Leiterplatte ohne Neuprogrammierung der Identifikation D.093 oder die Verwendung eines nicht zum Modell passenden Displays verursacht eine Fehlanpassung des DSN/des Codierwiderstands. Zur Prüfung in die Installateurebene wechseln und D.093 mit der Tabelle des Handbuchs sowie die korrekte Verbindung Kabel/Steckverbinder Display–Leiterplatte und die korrekte Displayreferenz überprüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020056561
- Katalogreferenz
- 0020056561
- SKU intern Uniclima
- DCTTVMW242
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen: die elektronische Platine 0020056561
Ist dieses Bildschirmmodul mit meinem Vaillant ecoTEC Plus 618 kompatibel?
Wann muss dieses Modul in einem ecoTEC Plus oder turboTEC VMW gewechselt werden?
Gilt dieses Modul für eine turboTEC VMW ES 242/3-5 M?
Welche Referenz hat dieses Bildschirmmodul?
Wie viele Modelle sind mit diesem Bildschirmmodul kompatibel?
Welcher Fehlercode ist für dieses Produkt dokumentiert?
