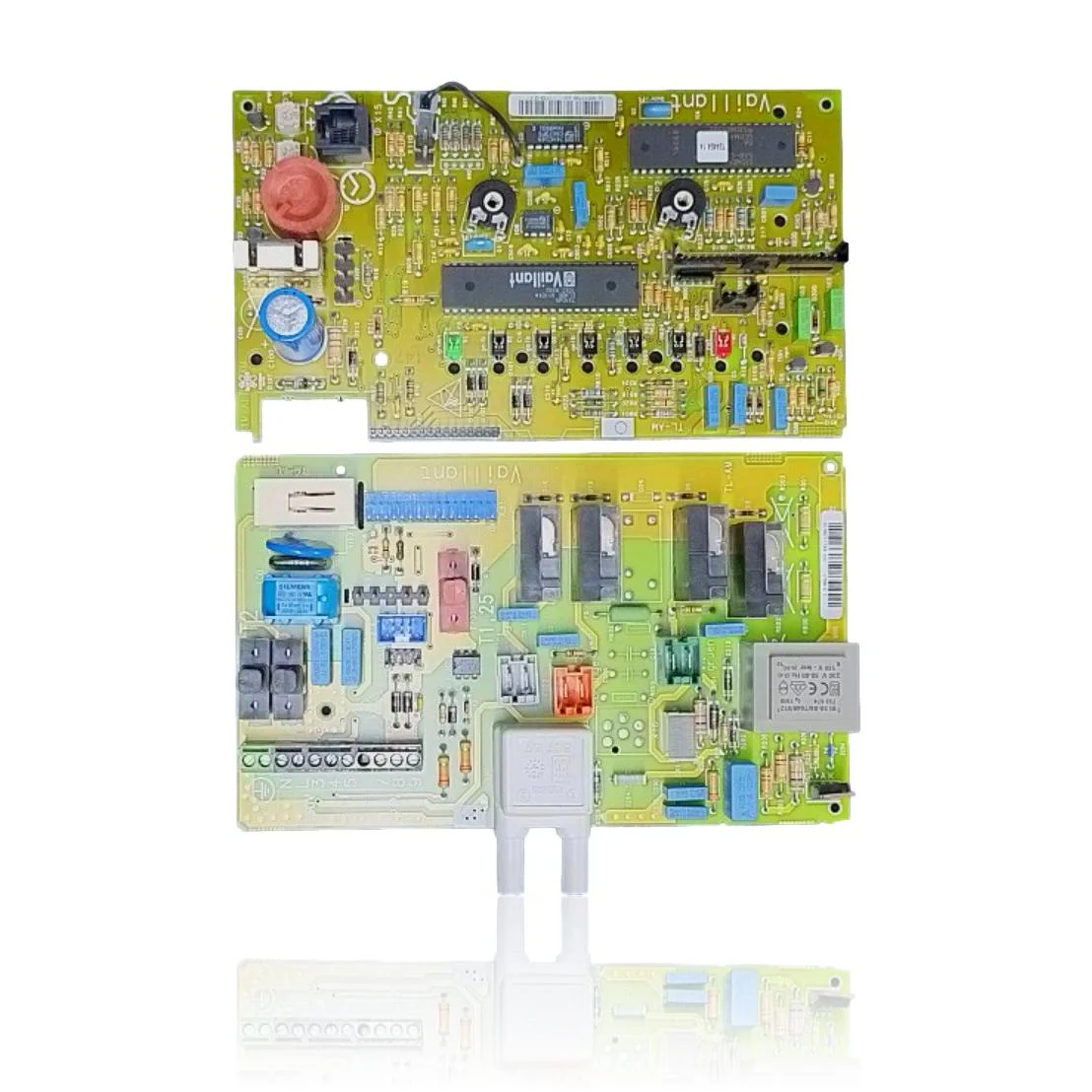

Elektronikplatine für Vaillant Heizkessel VC, VCM, VU und VUW (Serie /1)
Elektronische Steuerplatine für Vaillant Heizkessel der Serie /1 (VC, VCM, VU und VUW). Sie enthält den Transformator, der die Netzspannung auf 21V für den Sekundärkreis reduziert, geschützt durch eine 1,25A Sicherung. Sie ist verantwortlich für den allgemeinen Betrieb des Geräts. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn der Heizkessel nicht startet, nicht reagiert oder elektronische Fehler anzeigt.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 130438
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 130438
Elektronische Platine mit der Referenz 130438. Acht nachgewiesene Kompatibilitäten: VCM 182/1 E und VCM 242/1 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VCM 182/1 E | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 242/1 E | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 282/1 E | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 240/1 | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 260/1 | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 180/1 | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VC 240/1 | VC (Serie /1 E) | Kontrastiert |
| Vaillant VC 242/1 E | VC (Serie /1 E) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 130438 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 130438 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 130438 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel springt nicht an und reagiert auf keinen Befehl, als ob er keinen Strom hätte.
Ursache: Wenn der Transformator der Platine die 21V an den Sekundärkreis nicht liefert, bleibt die gesamte Elektronik ohne Stromversorgung und es startet nichts.
Messe mit einem Multimeter, ob die 1,25A Sicherung durchgebrannt ist, bevor Sie die Platine als defekt betrachten.
- 02
Das Display ist vollständig ausgeschaltet, ohne dass eine Anzeige oder ein Licht leuchtet.
Ursache: Es ist das typische Zeichen dafür, dass die Sicherung des sekundären Kreises durchgebrannt ist und die Stromversorgung zum Steuerteil unterbrochen hat.
Überprüfen Sie, ob die Sicherung sichtbar durchgebrannt ist, oder messen Sie ihre Kontinuität, bevor Sie die Platine ersetzen.
- 03
Auf dem Bildschirm erscheint ein Fehlercode, der mit der Platine oder dem Steuerungsmodul zusammenhängt.
Ursache: Die eigene Elektronik erkennt einen internen Steuerungsfehler und zeigt ihn an, anstatt den Brenner zu starten.
Notiere den genauen Code und führe einen Reset der Heizung durch; einige Fehler dieser Art beheben sich von selbst.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.61 | Fehler bei der Ansteuerung der Gasarmatur. | Das Relais/die Ausgangsstufe der elektronischen Leiterplatte (Hilfs-/Hauptplatine) schaltet das Gasventil nicht korrekt. Versorgung des Ventils an den Klemmen und Durchgang des Kabelbaums prüfen und, wenn alles korrekt ist, die Platine zur Bestätigung austauschen. |
| F.62 | Verzögerung der Abschaltung der Gasarmatur. | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| F.63 | Störung: EEPROM (Elektronik). | Beschädigung/Defekt des EEPROM-Speichers der elektronischen Leiterplatte. Neustarts und Parameter prüfen; die Standardprüfung besteht darin, die Platine durch eine neue oder programmierte zu ersetzen, um den Fehler auszuschließen. |
| F.64 | Störung in der Elektronik/NTC. | Defekt in der Mess-/ADC-Stufe oder der Fühlerversorgung auf der elektronischen Leiterplatte. NTC und Verkabelung prüfen; messen die Fühler richtig, der Code bleibt aber bestehen, liegt die Ursache in der Platine. |
| F.65 | Störung: Temperatur der Elektronik zu hoch. | Der Thermofühler der Platine erkennt Übertemperatur oder die Platine selbst ist beschädigt. Belüftung/Einbauort und Temperaturen prüfen; sind diese normal und der Fehler wiederholt sich, Platine austauschen. |
| F.67 | Störung: Elektronik/Flamme (unplausibles Flammensignal). | Die Erkennungs-/Ionisationsstufe auf der Platine liefert ein inkohärentes Signal. Zündelektrode, Kabel und Polarität prüfen; ist alles korrekt, liegt die Störung in der elektronischen Leiterplatte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 130438
- Katalogreferenz
- 130438
- SKU intern Uniclima
- PEVTES242
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 5 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Speisespannung Transformator
- 230V 50-60Hz
- Sekundärspannung Transformator
- 21V
- Sicherung
- T1,25A
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VCM 182/1 E (PDF) Dokument © Vaillant, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 130438
Ist diese Platine original Vaillant für die VCM 182/1 E?
Passt diese Platine für die Vaillant VU 282/1E?
Welches Sicherung benötigt diese Platine in der Vaillant VCM 260/1?
Welche Spannung liefert der Transformator dieser Platine in der Vaillant VC 242/1 E?
