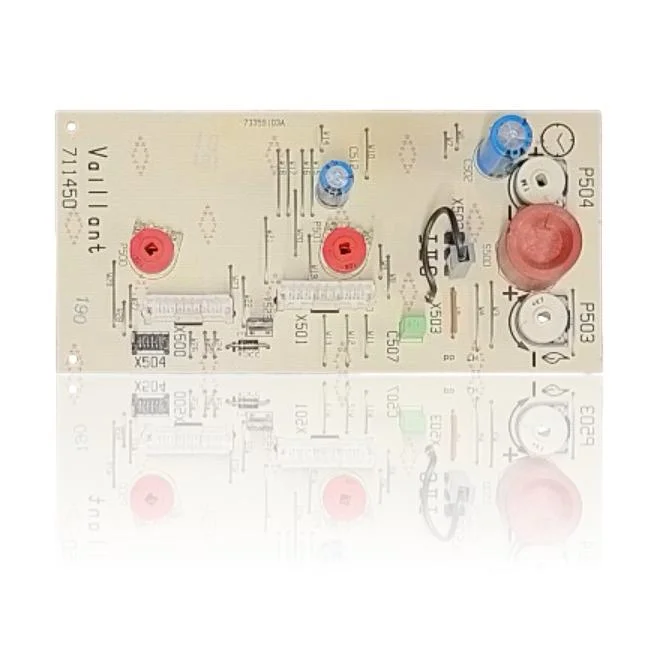

Datenblatt: Placa Electrónica Vaillant Turboblock VCM 180/1 X Ref. 711450
Wenn dein Heizkessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt, könnte es sein, dass du die elektronische Platine Vaillant Turboblock VCM 180/1 X, Referenz 711450, benötigst. Dieses Bauteil ist verantwortlich für die Steuerung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Bei einem Ausfall kannst du Fehler wie F.61, F.62, F.63, F.64 oder F.65 erleben. Sie ist kompatibel mit Modellen der Turboblock VCM-Serie, wie dem VCM 182/1 E, VCM 242/1 E und VCM 180/1, unter anderem. Es wird empfohlen, sie auszutauschen, wenn du diese Symptome bemerkst, um die Funktion deines Heizkessels wiederherzustellen.
inkl. MwSt.
Per WhatsApp anfragenDatenblatt: Heizkessel kompatibel mit der Referenz 130438
Elektronische Platine mit der Referenz 130438. Acht nachgewiesene Kompatibilitäten: VCM 182/1 E und VCM 242/1 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VCM 182/1 E | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 242/1 E | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 282/1 E | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 240/1 | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 260/1 | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VCM 180/1 | Turboblock VCM (Serie /1 E) | Kontrastiert |
| Vaillant VC 240/1 | VC (Serie /1 E) | Kontrastiert |
| Vaillant VC 242/1 E | VC (Serie /1 E) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 130438 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 130438 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 130438 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet in keinem Modus: weder Heizung noch Warmwasser.
Ursache: Die zentrale Platine sendet den Zündbefehl weder an das Gasventil noch an den Brenner.
Überprüfe, ob das Zurücksetzen des Panels das Problem löst, und stelle sicher, dass keine sichtbaren durchgebrannten Sicherungen vorhanden sind, bevor du die Platine wechselst.
- 02
Das Panel zeigt einen Fehlercode an, der beim Ausschalten und Einschalten verschwindet, aber nach einer Weile wieder erscheint.
Ursache: Es ist typisch für eine Platine, intermittierend zu versagen, bevor sie ganz aufhört zu funktionieren.
Führen Sie ein Protokoll darüber, wann der Code erscheint: Wenn er mit dem Kaltstart oder der Nutzung von Warmwasser übereinstimmt, hilft dies, die Diagnose zu bestätigen.
- 03
Die Steuerung oder das Raumthermostat verliert gelegentlich die Verbindung zur Heizungsanlage.
Ursache: Das integrierte Kommunikationsmodul auf der Platine funktioniert intermittierend fehlerhaft.
Bringen Sie die Fernbedienung zur Heizung und überprüfen Sie die Batterien, bevor Sie die Steuerplatine verantwortlich machen.
- 04
Die Fehleranzeige leuchtet dauerhaft und der Reset entfernt sie nicht.
Ursache: Die Platine erkennt einen internen Fehler und bleibt gesperrt, bis sie repariert oder ersetzt wird.
Versuchen Sie den Reset, indem Sie mehrere Sekunden lang gedrückt halten, nicht mit einem schnellen Tipp, bevor Sie die Platine als verloren betrachten.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.61 | Fehler bei der Ansteuerung der Gasarmatur. | Das Relais/die Ausgangsstufe der elektronischen Leiterplatte (Hilfs-/Hauptplatine) schaltet das Gasventil nicht korrekt. Versorgung des Ventils an den Klemmen und Durchgang des Kabelbaums prüfen und, wenn alles korrekt ist, die Platine zur Bestätigung austauschen. |
| F.62 | Verzögerung der Abschaltung der Gasarmatur. | Die Platine hält das Gasventil länger als vorgesehen erregt (Steuer-/Relaisfehler). Prüfen, ob das Ventil richtig schließt und die Verkabelung korrekt ist; bleibt der Fehler bestehen, Steuerspannung messen und durch Austausch der Platine bestätigen. |
| F.63 | Störung: EEPROM (Elektronik). | Beschädigung/Defekt des EEPROM-Speichers der elektronischen Leiterplatte. Neustarts und Parameter prüfen; die Standardprüfung besteht darin, die Platine durch eine neue oder programmierte zu ersetzen, um den Fehler auszuschließen. |
| F.64 | Störung in der Elektronik/NTC. | Defekt in der Mess-/ADC-Stufe oder der Fühlerversorgung auf der elektronischen Leiterplatte. NTC und Verkabelung prüfen; messen die Fühler richtig, der Code bleibt aber bestehen, liegt die Ursache in der Platine. |
| F.65 | Störung: Temperatur der Elektronik zu hoch. | Der Thermofühler der Platine erkennt Übertemperatur oder die Platine selbst ist beschädigt. Belüftung/Einbauort und Temperaturen prüfen; sind diese normal und der Fehler wiederholt sich, Platine austauschen. |
| F.67 | Störung: Elektronik/Flamme (unplausibles Flammensignal). | Die Erkennungs-/Ionisationsstufe auf der Platine liefert ein inkohärentes Signal. Zündelektrode, Kabel und Polarität prüfen; ist alles korrekt, liegt die Störung in der elektronischen Leiterplatte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 130438
- Katalogreferenz
- 130438
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller
- Vaillant
- Aufgedruckte Referenz
- 711450
- Sekundärcode serigrafiert
- 190
- Schweißkopfcode
- 733991 03A
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VCM 182/1 E (PDF)Dokument © Vaillant, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 130438
Ist die elektronische Platine Vaillant Turboblock VCM 180/1 X Ref. 711450 ein Originalteil?
Für welche Kesselmodelle ist diese Platine kompatibel?
Wie viele Modelle sind mit diesem Platten kompatibel?
Welche Fehlercodes sind für diese Platine dokumentiert?
Ist diese Platine Ref. 711450 für eine VCM 180/1 geeignet?
Welche Fehlersymptome können auf ein Problem mit dieser Platine hinweisen?
