Elektronische Platine Vaillant VM/VMW 240-242 - Ref. 0020028476

Datenblatt: Heizkessel kompatibel mit der Referenz 0020028476

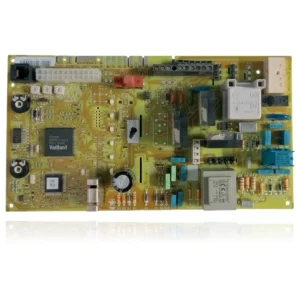

Elektronische Platine mit der Referenz 0020028476. Zwei bestätigte Kompatibilitäten: Atmotec VMW ES 240/3-5 M und Atmotec Classic VMW ES 240/3-5 M R1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 0020028476 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020028476 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 0020028476 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt kein Licht und reagiert nicht, als ob er keinen Strom hätte.

  Ursache: Die Platine sollte 230 V aus dem Netz empfangen und diese in 21 V für den Steuerkreis umwandeln. Wenn diese Umwandlung fehlschlägt, gelangt kein Strom zu irgendetwas.

  Überprüfen Sie zunächst, ob die Sicherung T1,25A auf der Platine durchgebrannt ist. Das ist ein häufiger Fehler und leichter zu beheben.

• 02

  Der Kessel funktioniert, schaltet sich aber gelegentlich von selbst aus, ohne einen klaren Fehlercode anzuzeigen.

  Ursache: Ein intermittierendes Problem im 21 V Steuerkreis kann Stromausfälle verursachen, ohne einen klaren Fehler zu erzeugen.

  Überprüfen Sie die Verbindungen und den Zustand der Sicherung, bevor Sie entscheiden, die gesamte Platine zu wechseln.

• 03

  Es erscheint ein Fehlercode zu einem Bauteil, das bei der Überprüfung in Ordnung zu sein scheint.

  Ursache: Die Platine verwaltet die Signale von Sonden und Komponenten; ein Fehler in ihr kann zu Fehlermeldungen führen, die auf ein anderes Bauteil hinweisen, das tatsächlich nicht defekt ist.

  Überprüfen Sie den Fehlercode im Handbuch des Heizkessels und stellen Sie sicher, dass das angegebene Bauteil in Ordnung ist, bevor Sie die Platine überprüfen.

• 04

  Der Kessel zündet, reagiert jedoch nicht auf die Befehle des Bedienfelds oder des Thermostats.

  Ursache: Der Mikroprozessor der Platine interpretiert die Befehle und aktiviert den Kessel; wenn er ausfällt, reagiert der Kessel nicht und bleibt im Standby.

  Versuche, die Nachfrage direkt an der Heizung zu erzwingen, um sicherzustellen, dass das Problem nicht am Thermostat liegt, bevor du die Platine wechselst.

Fehlercodes von Vaillant, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Vaillant 0020028476

Katalogreferenz

0020028476

Marke

Vaillant

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Versorgungsspannung

230 V

Steuerspannung

21 V

Referenz

0020028476

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Vaillant atmoTEC/turboTEC VMW 240-242 (PDF)Offizielle Gebrauchsanweisung für die Vaillant-Kessel atmoTEC/turboTEC VMW ES 240/242, auf Spanisch. Dokument von Uniclima als technische Referenz bereitgestellt.
