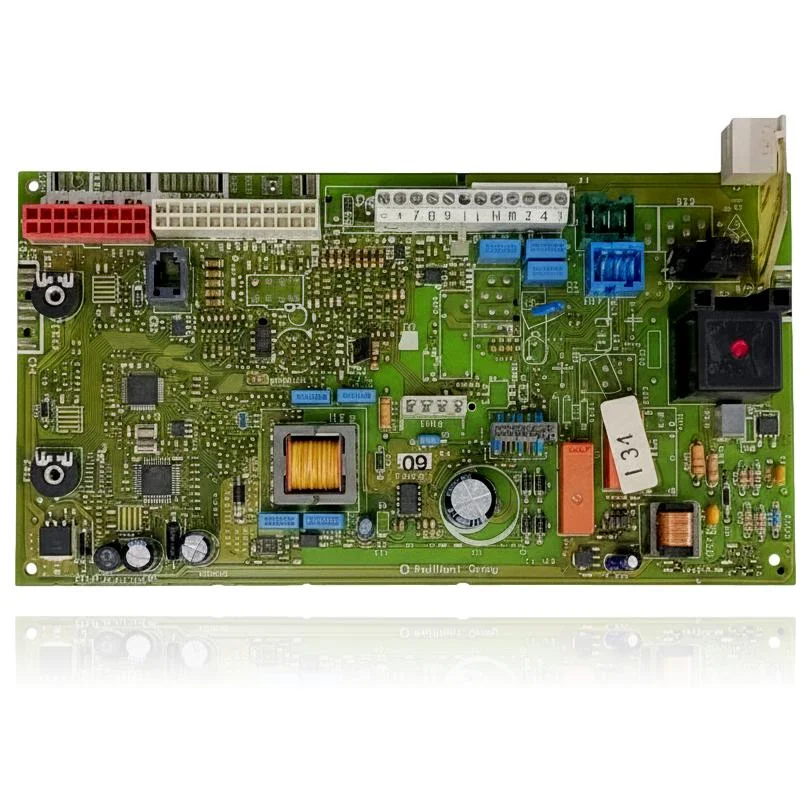

Vaillant Group Elektronikplatine - Kompatibel mit verschiedenen Modellen VM/VMW
Wenn Sie den Wasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektronikplatine Vaillant Group - Kompatibel mit verschiedenen Modellen VM/VMW die Steuerung des Zündens, der Modulation des Brenners und der Pumpe des Heizkessels. Wenn dieses Teil ausfällt, werden Sie feststellen, dass der Heizkessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt. Es ist kompatibel mit verschiedenen Modellen der Serien Turbotec Pro, Turbotec Plus und Atmotec Pro/Plus, wie dem VMW 242/4-3 M R1, unter anderem. Es wird empfohlen, es zu ersetzen, wenn Sie Fehler wie den Fehler F.63 oder F.64 erleben.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz 0020092371 kompatible Vaillant-Kessel
Elektronische Platine mit der Referenz 0020092371. 11 bestätigte Kompatibilitäten: VMW 242/4-3 M R1 und VMW 242/4-3 M.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 242/4-3 M R1 | Turbotec Pro (VMW) | Kontrastiert |
| Vaillant VMW 242/4-3 M | Turbotec Pro (VMW) | Kontrastiert |
| Vaillant VMW 202/4-3 M | Turbotec Pro (VMW) | Kontrastiert |
| Vaillant VMW 242/4-5 M | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 242/4-5 M R2 | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 282/4-5 R2 | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 322/4-5 R2 | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 240/3-3 M | Atmotec Pro/Plus (VMW) | Kontrastiert |
| Vaillant VMW 240/3-5 M | Atmotec Pro/Plus (VMW) | Kontrastiert |
| Vaillant VMW 280/3-5 | Atmotec Pro/Plus (VMW) | Kontrastiert |
| Vaillant VMW 282/4-3 | Atmotec Pro/Plus (VMW) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020092371 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020092371 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 0020092371 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zeigt kein Signal: weder Lichter, noch Display, noch Startgeräusch.
Ursache: Die Platine startet den Zündprozess nicht und das Gerät bleibt vollständig inaktiv.
Überprüfen Sie, ob 230V Strom bis zur Platine ankommen, und prüfen Sie, ob die interne Sicherung durchgebrannt ist.
- 02
Das Display zeigt einen Fehler an, schaltet sich von selbst aus und wechselt dann zu einem anderen Fehler.
Ursache: Die Platine interpretiert die Signale ihrer Sensoren falsch oder verliert die Stabilität in ihrem internen Betrieb.
Notiere die verschiedenen Codes und die Reihenfolge, in der sie erscheinen; wenn sie keinem logischen Muster folgen, ist das ein Hinweis zugunsten der Plakette.
- 03
Die Steuerung des Hauses kann die Temperatur des Boilers weder erhöhen noch senken.
Ursache: Die Kommunikation zwischen der Platine und dem Raumregler wurde unterbrochen.
Überprüfen Sie die Anschlüsse des Kommunikationsbusses, bevor Sie die Platine wechseln: ein loser Draht kann dasselbe Problem verursachen.
- 04
Der Heizkessel schaltet sich immer wieder selbst ein und aus, wie in einem Zyklus.
Ursache: Die Platine startet aufgrund eines internen Stromversorgungs- oder Steuerungsschaltungsfehlers neu.
Überprüfen Sie die Stabilität des Netzstroms und stellen Sie sicher, dass die Platine keine kondensierte Feuchtigkeit darauf hat.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.63 | EEPROM-Fehler: Der Konfigurations-/Kalibrierungsspeicher der Elektronik ist beschädigt. | Die EEPROM befindet sich physisch auf dieser Hauptplatine; wenn die Dokumentation "elektronisches System defekt" angibt, ist die Ursache die PCB selbst. Überprüfen: Der Code bleibt nach dem Zurücksetzen bestehen und hängt nicht von externen Komponenten (Ventil, Sonden) ab; wenn er wieder erscheint, die Platine austauschen. |
| F.64 | Fehler in der Elektronik / Fühler: Störung in der Elektronik oder Kurzschluss im Vorlauf- oder Rücklauffühler. | Die dokumentierte Ursache enthält ausdrücklich 'defektes elektronisches System' (die PCB). Überprüfen Sie zuerst die Vor- und Rücklaufsensoren NTC (Widerstand und Verkabelung); wenn die Sensoren und ihre Verkabelung in Ordnung sind und der Fehler weiterhin besteht, liegt die Ursache an dieser Platine. |
| F.65 | Temperatur der Elektronik zu hoch: Die Elektronik hat sich überhitzt. | Der Temperaturfühler ist in die Leiterplatte integriert; der Code wird durch externe Überhitzung der Leiterplatte oder durch einen Defekt der Elektronik selbst ausgelöst. Prüfen: Eine externe Wärmequelle oder schlechte Belüftung ausschließen; wenn der Einbauort korrekt ist und die Störung weiterhin besteht, ist die Leiterplatte defekt. |
| F.67 | Eingangssignal der Flammenüberwachung außerhalb der Grenzwerte (Flammenerkennungs-Elektronik). | Die dokumentierte Ursache ist 'Elektronisches System defekt': Die Flammendetektions-/Ionisierungsstufe der Platte liefert ein Signal außerhalb des Bereichs. Überprüfen Sie zuerst die Ionisationselektrode und deren Verkabelung; wenn diese in Ordnung sind und das Signal weiterhin außerhalb der Grenzen liegt, liegt der Fehler an dieser Platte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020092371
- Katalogreferenz
- 0020092371
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Auf der Platte aufgedruckte Marke
- Vaillant Group
Häufige Fragen: die elektronische Platine 0020092371
Ist diese Elektronikplatine mit dem Kessel VMW 242/4-3 M R1 kompatibel?
Kann ich dieses Platin in einem Kessel VMW 282/4-5 R2 verwenden?
Ist die Elektronikplatine für den Kessel VMW 240/3-3 M geeignet?
Welche Fehlercodes sind mit dieser Platine kompatibel?
Wie viele Modelle sind mit dieser Elektronikplatine kompatibel?
Ist diese Platine für einen Kessel VMW 322/4-5 R2 geeignet?
