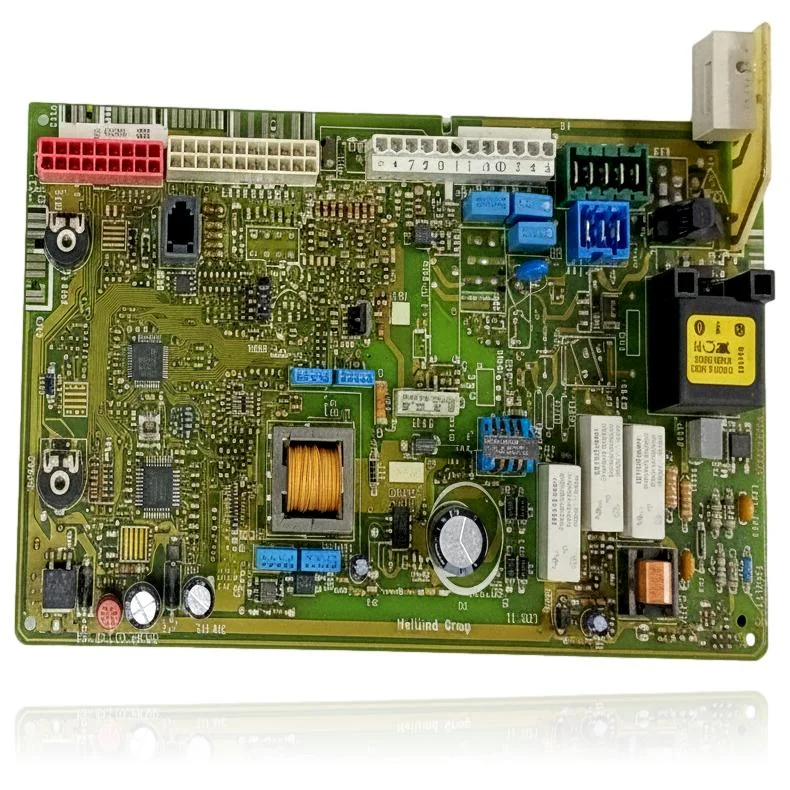

Elektronikplatine Kessel VMW 32/362/3-5 Ref. 0020092371
Wenn Ihr Heizkessel nicht startet, blockiert oder ein erratisches Verhalten zeigt, muss eine technische Diagnose bestätigen, ob Sie die Elektronikplatine für den Heizkessel VMW 32/362/3-5 Ref. 0020092371 benötigen. Diese Steuerplatine verwaltet das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Die Fehler, die auftreten können, umfassen F.63, F.64, F.65 und F.67, die auf Probleme im Speicher, im elektronischen System oder Überhitzung hinweisen. Sie ist kompatibel mit Modellen wie VMW 242/4-3 M R1 und VMW 240/3-5 M, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome einer Fehlfunktion auftreten.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020092371
- Garantie
- 1 Jahr
Mit der Referenz 0020092371 kompatible Vaillant-Kessel
Elektronische Platine mit der Referenz 0020092371. 11 bestätigte Kompatibilitäten: VMW 242/4-3 M R1 und VMW 242/4-3 M.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 242/4-3 M R1 | Turbotec Pro (VMW) | Kontrastiert |
| Vaillant VMW 242/4-3 M | Turbotec Pro (VMW) | Kontrastiert |
| Vaillant VMW 202/4-3 M | Turbotec Pro (VMW) | Kontrastiert |
| Vaillant VMW 242/4-5 M | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 242/4-5 M R2 | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 282/4-5 R2 | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 322/4-5 R2 | Turbotec Plus (VMW) | Kontrastiert |
| Vaillant VMW 240/3-3 M | Atmotec Pro/Plus (VMW) | Kontrastiert |
| Vaillant VMW 240/3-5 M | Atmotec Pro/Plus (VMW) | Kontrastiert |
| Vaillant VMW 280/3-5 | Atmotec Pro/Plus (VMW) | Kontrastiert |
| Vaillant VMW 282/4-3 | Atmotec Pro/Plus (VMW) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020092371 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020092371 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020092371 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet im kalten Zustand gut, versagt jedoch, wenn der Zyklus mehrmals hintereinander wiederholt wird, zum Beispiel beim Öffnen und Schließen der Wasserhähne.
Ursache: Ein Bauteil der Platine erhitzt sich bei Gebrauch und fällt im heißen Zustand aus, obwohl es im kalten Zustand gut funktioniert.
Lass den Kessel 15-20 Minuten abkühlen und wiederhole den Zyklus, um zu sehen, ob der Fehler auf die Überhitzung der Platte zurückzuführen ist.
- 02
Es gibt keine Kommunikation mit der Fernbedienung oder dem modulierenden Thermostat, und es erscheint ein Bus-Fehlercode oder Ähnliches.
Ursache: Die Platine sendet oder empfängt nicht korrekt über den Kommunikationsbus mit dem Zubehör.
Überprüfen Sie die Polarität und den Zustand der Busverkabelung, bevor Sie davon ausgehen, dass der Fehler auf der Platine liegt.
- 03
Der Kessel moduliert die Flamme schlecht: Er wechselt abrupt von minimaler zu maximaler Leistung oder bleibt auf einem festen Niveau.
Ursache: Die Platine regelt das Signal, das an das modulierende Gasventil gesendet wird, nicht richtig.
Beobachte die Flamme durch das Sichtfenster während eines vollständigen Zyklus und überprüfe, ob der Fehler allmählich oder immer gleich ist, bevor du die Platine wechselst.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler: Der Konfigurations-/Kalibrierungsspeicher der Elektronik ist beschädigt. | Die EEPROM befindet sich physisch auf dieser Hauptplatine; wenn die Dokumentation "elektronisches System defekt" angibt, ist die Ursache die PCB selbst. Überprüfen: Der Code bleibt nach dem Zurücksetzen bestehen und hängt nicht von externen Komponenten (Ventil, Sonden) ab; wenn er wieder erscheint, die Platine austauschen. |
| F.64 | Fehler in der Elektronik / Fühler: Störung in der Elektronik oder Kurzschluss im Vorlauf- oder Rücklauffühler. | Die dokumentierte Ursache enthält ausdrücklich 'defektes elektronisches System' (die PCB). Überprüfen Sie zuerst die Vor- und Rücklaufsensoren NTC (Widerstand und Verkabelung); wenn die Sensoren und ihre Verkabelung in Ordnung sind und der Fehler weiterhin besteht, liegt die Ursache an dieser Platine. |
| F.65 | Temperatur der Elektronik zu hoch: Die Elektronik hat sich überhitzt. | Der Temperaturfühler ist in die Leiterplatte integriert; der Code wird durch externe Überhitzung der Leiterplatte oder durch einen Defekt der Elektronik selbst ausgelöst. Prüfen: Eine externe Wärmequelle oder schlechte Belüftung ausschließen; wenn der Einbauort korrekt ist und die Störung weiterhin besteht, ist die Leiterplatte defekt. |
| F.67 | Eingangssignal der Flammenüberwachung außerhalb der Grenzwerte (Flammenerkennungs-Elektronik). | Die dokumentierte Ursache ist 'Elektronisches System defekt': Die Flammendetektions-/Ionisierungsstufe der Platte liefert ein Signal außerhalb des Bereichs. Überprüfen Sie zuerst die Ionisationselektrode und deren Verkabelung; wenn diese in Ordnung sind und das Signal weiterhin außerhalb der Grenzen liegt, liegt der Fehler an dieser Platte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020092371
- Katalogreferenz
- 0020092371
- SKU intern Uniclima
- PLC-VLL482X
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen: die elektronische Platine 0020092371
Gilt diese Elektronikplatine für den Kessel VMW 242/4-3 M R1?
Eignet sich diese Platine für eine VMW 282/4-5 R2?
Wie kann ich überprüfen, ob diese Platine die richtige für meinen Heizkessel ist?
Wie viele Modelle sind mit dieser Elektronikplatine kompatibel?
Welche Fehlercodes sind für diese Platine dokumentiert?
