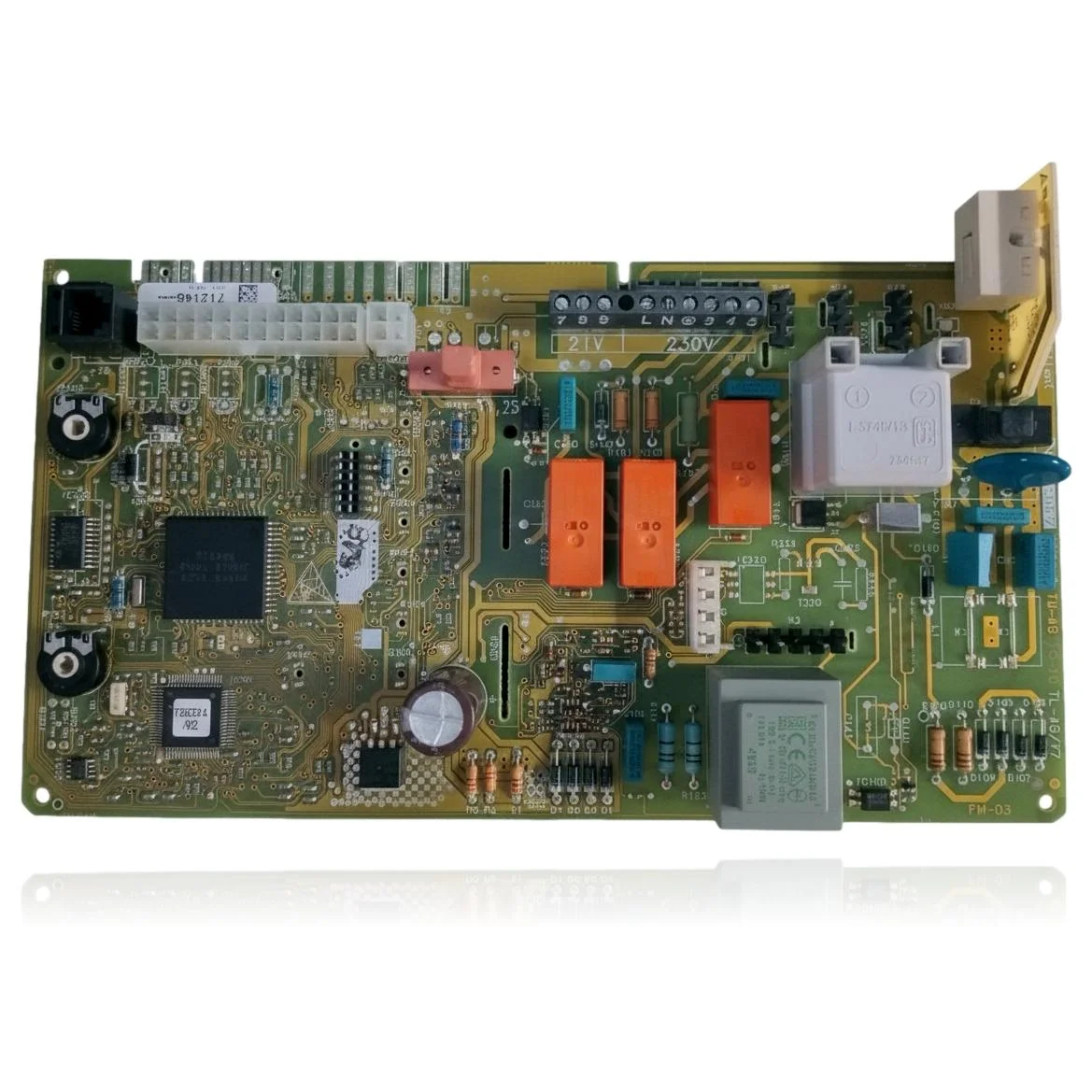

Elektronische Steuerungsplatine Vaillant VMW 28 362 5 Turbotec Plus ES 28 362 Ref. 0020034604
Die Elektronikplatine Vaillant VMW 28 362 5 Turbotec Plus ES 28 362, mit der Referenz 0020034604, ist verantwortlich für die Steuerung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsvorrichtungen des Heizkessels. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unregelmäßiges Verhalten zeigen, wobei Fehler wie F.61, F.62, F.63, F.64 oder F.65 angezeigt werden können. Dieses Bauteil ist kompatibel mit verschiedenen Modellen von Heizkesseln, einschließlich der Serien VMW, VM und VMI, wie dem VMW 240/2-3, VM 240/2-5 und VMI 280-7, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob die Platine bei den genannten Funktionsstörungen ersetzt werden muss.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020034604
- Garantie
- 1 Jahr
Vaillant-Kessel, die mit der Referenz 0020034604 kompatibel sind
Elektronische Platine mit der Referenz 0020034604. 14 bestätigte Kompatibilitäten: VMW 240/2-3 und VMW 240/2-3 R1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 240/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R2 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 280/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 282/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VM 240/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 242/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 280/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 282/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 202/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VMI 280-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
| Vaillant VMI 282-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020034604 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020034604 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020034604 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet, funktioniert einige Minuten und stoppt dann selbstständig, wobei jedes Mal ein anderer Fehlercode angezeigt wird.
Ursache: Die Ausgangsrelais der Platine fallen intermittierend aus und lösen Sperren aus, die nicht immer auf dasselbe Bauteil hinweisen.
Notiere die Codes, die in mehreren Zyklen erscheinen; wenn es immer derselbe ist, verdächtigen Sie zuerst das Bauteil, auf das dieser spezifische Code hinweist.
- 02
Es gibt kein Symbol auf dem Bildschirm und keine Kontrollleuchte, der Kessel scheint keinen Strom zu haben.
Ursache: Die Niederspannungsstufe, die die eigenen Steuerkreise der Platine speist, könnte beschädigt sein.
Messen Sie mit einem Multimeter, ob Netzspannung an die Platine ankommt, bevor Sie sie ersetzen.
- 03
Die Pumpe oder der Ventilator starten nicht, wenn der Heizkessel Wärme anfordert, obwohl der Rest der Sequenz normal zu sein scheint.
Ursache: Die Platine liefert kein Ausgangssignal an diese Komponenten, obwohl sie intern den Zyklus als korrekt registriert.
Zwingen, schlagen oder überbrücken Sie das Bauteil nicht. Fordern Sie eine technische Überprüfung gemäß dem Handbuch des Geräts an, bevor Sie dessen Austausch entscheiden.
- 04
Der Kessel unternimmt mehrere aufeinanderfolgende Zündversuche mit einem Zischgeräusch, bevor er sich blockiert.
Ursache: Die Platine versucht den Zyklus erneut, da sie keine Flammenbestätigung erhält und die erlaubten Versuche erschöpft sind.
Überprüfen Sie die Flammensensor-Elektrode und ihre Verbindung zum entsprechenden Anschluss auf der Platine, bevor Sie diese austauschen.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler: Störung im Konfigurationsspeicher der Heizkesselelektronik. | Das EEPROM befindet sich physisch auf dieser Hauptleiterplatte; wenn der Speicher beschädigt ist oder ausfällt, liegt die Ursache in der Platine selbst. Prüfen: Nach dem Reset bleibt der Code bestehen und bei korrekten Anschlüssen und Fühlern reproduziert sich die Störung; das bestätigt den Austausch der Platine. |
| F.64 | Elektronik-/NTC-Fehler: Störung der Elektronik oder Kurzschluss der NTC-Vorlauf-/Rücklauffühler. | Wenn ein Kurzschluss der NTC-Fühler ausgeschlossen ist (durch Prüfung der Fühler und der Verkabelung mit dem Multimeter), deutet die Störung der Elektronik selbst, die diese Signale verarbeitet, auf diese Hauptplatine hin. Prüfen: NTC und Anschlüsse korrekt, aber der Code bleibt nach dem Reset bestehen = defekte Platine. |
| F.65 | Temperaturfehler der Elektronik: Die Leiterplatte überhitzt. | Der Temperaturfühler der Elektronik selbst erkennt übermäßige Wärme auf der Platine; wenn eine externe Wärmequelle oder mangelnde Belüftung ausgeschlossen ist, liegt die Ursache in einem Defekt der Platine. Prüfen: Umgebung/Belüftung normal, aber der Code wiederholt sich = defekte Platine. |
| F.61 | Fehler in der Regelung/Ansteuerung des Gasventils: Die Elektronik kann das Gasventil nicht steuern. | Die Leiterplatte ist es, die das Gasventil ansteuert; sind Masseverkabelung, Kurzschluss und das Ventil selbst mit dem Multimeter ausgeschlossen, ist die verbleibende dokumentierte Ursache die Platine. Prüfen: Verkabelung und Ventilspulen korrekt, aber der Code bleibt bestehen = defekte Platine (die Platine ist eine der Ursachen, nicht die einzige). |
| F.62 | Gasventilfehler durch verzögertes Abschalten: Es wird ein verzögertes Abschalten des Gasventils erkannt. | Die Leiterplatte steuert das Schließen/die Zeitsteuerung des Ventils und das Signal der Elektrode; sind Ventil und Ionisationselektrode ausgeschlossen, deutet der Defekt der Steuerelektronik auf diese Platine hin. Prüfen: Ventil und Elektrode korrekt, aber der Code wiederholt sich = Platine (Ursache gemeinsam mit Ventil/Elektrode). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020034604
- Katalogreferenz
- 0020034604
- SKU intern Uniclima
- PLC-VLL46X
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Beschriftung der Klemmenleiste
- 21V und 230V neben den Pins 7-8-9 / L-N / 0-3-4-6
- Code neben dem Chip markiert
- F 07
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VMW 242/2-3 R2 (PDF) Dokument © Vaillant, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 0020034604
Ist diese Elektronikplatine mit der Vaillant VMW 28/362-5 kompatibel?
Für welche Kesselmodelle ist diese Platine kompatibel?
Ist diese Platine für die Vaillant VU 362/2-5 geeignet?
Welche Fehlercodes sind mit dieser Platine kompatibel?
Wo kann ich die Referenz dieser Plakette finden?
