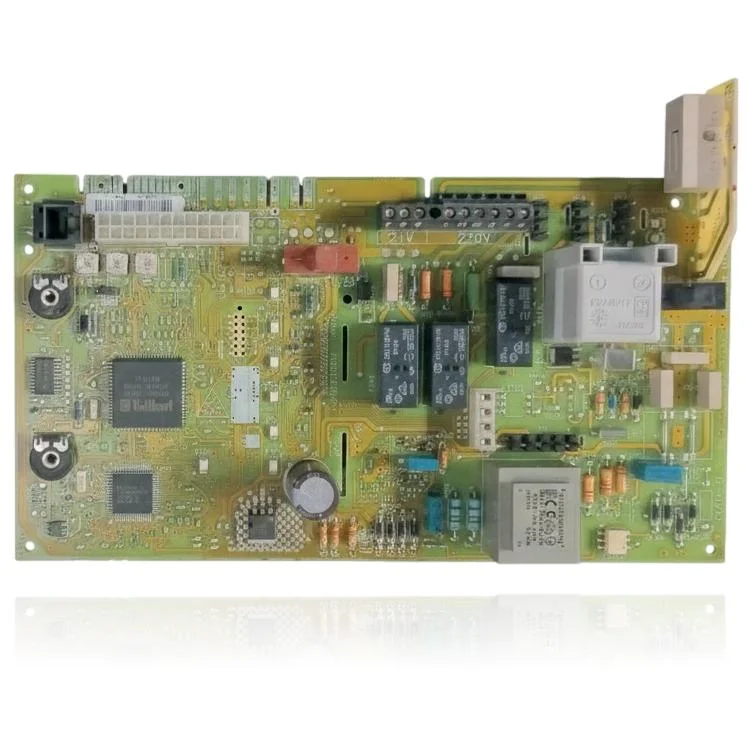

Hauptsteuerplatine Vaillant VMW 240/2-3 R1 Ref. 0020034604
Hauptsteuerplatine für Vaillant-Kessel VMW 240/2-3 R1 und Äquivalente (VUW 242/2-3 R1, Turbomax Pro 24E in UK-Nomenklatur). 'Vaillant' ist im Siebdruck aufgedruckt, sowie die Marken für 21V und 230V. Die Referenz 0020034604 wurde von zwei unabhängigen externen Quellen als echtes Vaillant PCB bestätigt. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn die elektronische Steuerung des Kessels ausfällt.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020034604
- Garantie
- 1 Jahr
Vaillant-Kessel, die mit der Referenz 0020034604 kompatibel sind
Elektronische Platine mit der Referenz 0020034604. 14 bestätigte Kompatibilitäten: VMW 240/2-3 und VMW 240/2-3 R1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 240/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R2 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 280/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 282/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VM 240/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 242/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 280/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 282/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 202/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VMI 280-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
| Vaillant VMI 282-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020034604 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020034604 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020034604 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel zündet nicht, wenn der Schalter betätigt wird.
Ursache: Die Platine aktiviert nicht den Mikroprozessor, der den Heizkessel steuert.
Messen Sie mit einem Multimeter, ob 230V am Eingang der Platine anliegen, bevor Sie sie wechseln.
- 02
Es erscheint ein Kommunikationsfehlercode mit der Steuerung oder dem Programmieruhren.
Ursache: Die Platine verwaltet die Kommunikation mit den Zubehörteilen; wenn sie ausfällt, verliert die Steuerung die Verbindung.
Überprüfen Sie die Verkabelung der Kommunikation und ihre Polarität, bevor Sie die Platine als schuldhaft betrachten.
- 03
Der Kessel blockiert während der Woche mit verschiedenen Fehlercodes.
Ursache: Die Sensorsteuerungskomponenten auf der Platine verschleißen und erzeugen intermittierende falsche Messwerte.
Notiere jeden Code, der erscheint; wenn das Muster erratisch ist, ist es wahrscheinlicher, dass die Schuld bei der Platine liegt als bei einem bestimmten Sensor.
- 04
Die Umwälzpumpe startet nicht, obwohl der Heizkessel Wärme benötigt.
Ursache: Das Ausgangsrelais der Platine, das die Pumpe speist, könnte den Kontakt nicht schließen.
Brücken Sie keine Kontakte und speisen Sie keine Komponenten direkt zur Prüfung. Bitten Sie einen Techniker, die Ursache gemäß dem Handbuch des Modells und seiner Revision zu überprüfen, ohne die Schutzvorrichtungen zu deaktivieren. Das Symptom oder der Code bestätigt nicht allein, dass dieses Teil defekt ist.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler: Störung im Konfigurationsspeicher der Heizkesselelektronik. | Das EEPROM befindet sich physisch auf dieser Hauptleiterplatte; wenn der Speicher beschädigt ist oder ausfällt, liegt die Ursache in der Platine selbst. Prüfen: Nach dem Reset bleibt der Code bestehen und bei korrekten Anschlüssen und Fühlern reproduziert sich die Störung; das bestätigt den Austausch der Platine. |
| F.64 | Elektronik-/NTC-Fehler: Störung der Elektronik oder Kurzschluss der NTC-Vorlauf-/Rücklauffühler. | Wenn ein Kurzschluss der NTC-Fühler ausgeschlossen ist (durch Prüfung der Fühler und der Verkabelung mit dem Multimeter), deutet die Störung der Elektronik selbst, die diese Signale verarbeitet, auf diese Hauptplatine hin. Prüfen: NTC und Anschlüsse korrekt, aber der Code bleibt nach dem Reset bestehen = defekte Platine. |
| F.65 | Temperaturfehler der Elektronik: Die Leiterplatte überhitzt. | Der Temperaturfühler der Elektronik selbst erkennt übermäßige Wärme auf der Platine; wenn eine externe Wärmequelle oder mangelnde Belüftung ausgeschlossen ist, liegt die Ursache in einem Defekt der Platine. Prüfen: Umgebung/Belüftung normal, aber der Code wiederholt sich = defekte Platine. |
| F.61 | Fehler in der Regelung/Ansteuerung des Gasventils: Die Elektronik kann das Gasventil nicht steuern. | Die Leiterplatte ist es, die das Gasventil ansteuert; sind Masseverkabelung, Kurzschluss und das Ventil selbst mit dem Multimeter ausgeschlossen, ist die verbleibende dokumentierte Ursache die Platine. Prüfen: Verkabelung und Ventilspulen korrekt, aber der Code bleibt bestehen = defekte Platine (die Platine ist eine der Ursachen, nicht die einzige). |
| F.62 | Gasventilfehler durch verzögertes Abschalten: Es wird ein verzögertes Abschalten des Gasventils erkannt. | Die Leiterplatte steuert das Schließen/die Zeitsteuerung des Ventils und das Signal der Elektrode; sind Ventil und Ionisationselektrode ausgeschlossen, deutet der Defekt der Steuerelektronik auf diese Platine hin. Prüfen: Ventil und Elektrode korrekt, aber der Code wiederholt sich = Platine (Ursache gemeinsam mit Ventil/Elektrode). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020034604
- Katalogreferenz
- 0020034604
- SKU intern Uniclima
- PLC-VLL33X
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller
- Vaillant (auf der eigenen Siebdruckplatte gedruckt; ebenfalls bestätigt)
- Klemmenbezeichnungen (Siebdruck)
- 21V, 230V
- Referenz
- 0020034604 (Originale Vaillant-Platine, bestätigt durch 2 unabhängige externe Quellen)
- interne Nummer Vaillant
- 1379974 (ersetzt den veralteten 1373760)
- EAN
- 4024074513828
- Bezeichnungsäquivalenz
- VMW 240/2-3 R1 (ES/continental) = VUW 242/2-3 R1 / Turbomax Pro 24E (UK) — gleiches Gerät, gleiche Platine 0020034604
- Die interne Nummer Vaillant 1379974 ersetzt die veraltete 1373760: Wenn in Ihrem Kessel die alte Version installiert ist, ist das Ersatzteil dasselbe.
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VMW 240/2-3 (PDF) Dokument © Vaillant, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 0020034604
Ist die Platte Ref. 0020034604 ein Originalteil von Vaillant?
Mein Kessel ist ein Vaillant Turbomax Pro 24 E, passt diese Platine dazu?
Welche interne Nummer hat diese Platine von Vaillant und welche ersetzt sie?
Welche Störung bei der Vaillant VMW 240/2-3 R1 wird durch den Austausch dieser Platine behoben?
Welche Spannungen sind auf der Klemmenleiste dieser Vaillant-Platine angegeben?
