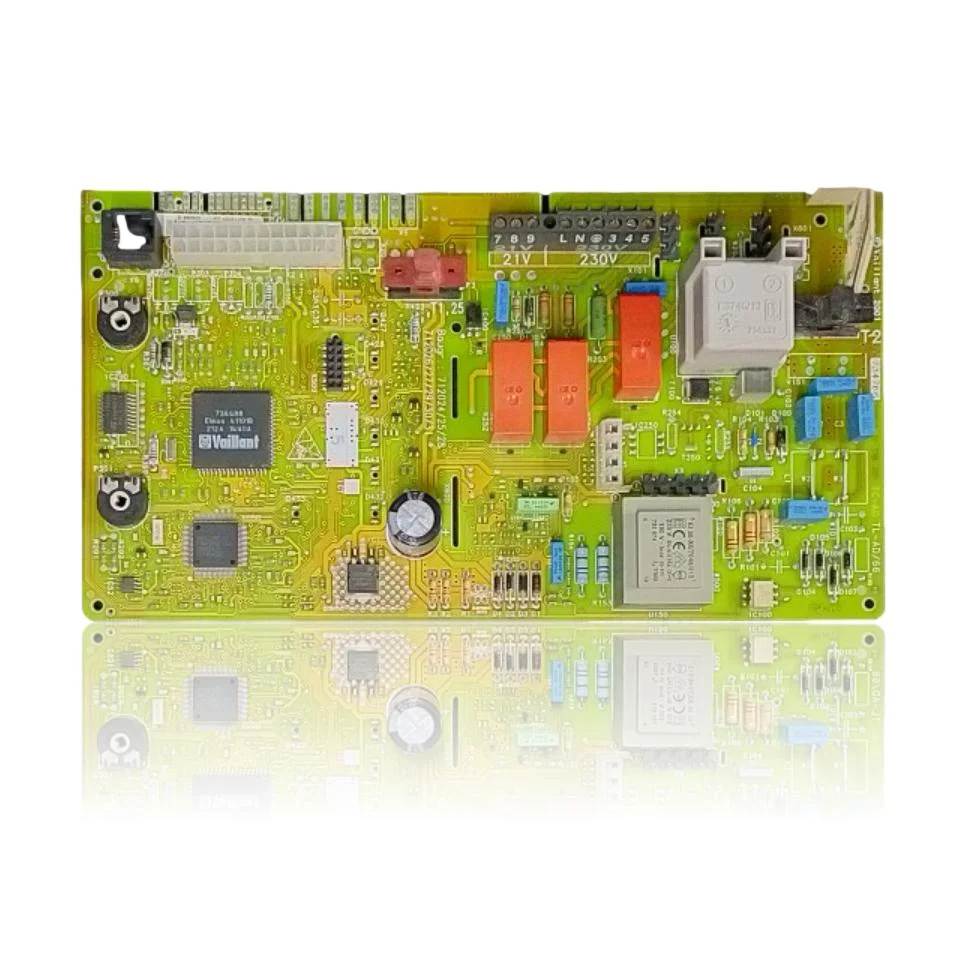

Elektronische Steuerplatine Vaillant VMW 282/2-5 R1 Ref. TL-AD/68
Elektronische Steuerplatine Vaillant (Logo auf der Platine aufgedruckt) für Turbomax Plus Heizkessel der Serien VMW, VM, VU, VUI und VUW. Der Anschlussblock ist mit 230V Netzspannung und 21V Hilfsspannung beschriftet, mit einer Sicherung T3.15A. Am Rand befindet sich der Code TL-AD/68. Sie wird ersetzt, wenn die Platine die Steuer- oder Zündspannung verliert.
inkl. MwSt.
Per WhatsApp anfragenVaillant-Kessel, die mit der Referenz 0020034604 kompatibel sind
Elektronische Platine mit der Referenz 0020034604. 14 bestätigte Kompatibilitäten: VMW 240/2-3 und VMW 240/2-3 R1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 240/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R2 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 280/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 282/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VM 240/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 242/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 280/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 282/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 202/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VMI 280-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
| Vaillant VMI 282-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020034604 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020034604 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 0020034604 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zeigt keine Lebenszeichen: weder Bildschirm, noch Ventilator, noch Geräusche beim Einschalten.
Ursache: Wenn die 230 V des Netzes nicht zur Platine gelangen, gibt es keinen Strom, damit irgendein Schaltkreis des Heizkessels funktioniert.
Überprüfen Sie mit einem Multimeter, ob 230 V am Eingang des Moduls ankommen, bevor Sie die Platine entsorgen.
- 02
Der Bildschirm leuchtet, aber der Heizkessel reagiert nicht, wenn du Heizwärme anforderst.
Ursache: Die Sicherung T3.15A könnte durchgebrannt sein und die 21 V unterbrechen, die den internen Steuerkreis speisen.
Überprüfen Sie die Sicherung T3.15A oder messen Sie sie mit dem Multimeter; wenn sie durchgebrannt ist, überprüfen Sie, was sie beschädigt hat (Pumpe, Gasventil), bevor Sie sie ersetzen.
- 03
Die Fernbedienung oder das Thermostat kommunizieren nicht mit dem Heizkessel oder zeigen einen Kommunikationsfehler an.
Ursache: Das Relais oder der Transformator der Platine, die die Kommunikation mit der Steuerung verwaltet, könnte beschädigt sein.
Überprüfen Sie vor dem Austausch der Platine, ob das Kommunikationsbuskabel zum Steuergerät richtig angeschlossen und frei von Oxidation ist.
- 04
Der Kessel schaltet sich nach wenigen Sekunden von selbst aus, als ob ihn etwas daran hindert.
Ursache: Wenn der Steuerkreis ausfällt, kann die Steuerung ein Sicherheitssignal falsch interpretieren und die Zündung blockieren.
Bevor Sie die Platine beschuldigen, schließen Sie Fehler im Druckschalter, dem NTC-Sensor oder der Ionisationselektrode aus, die das gleiche Problem verursachen können.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.63 | Fehler im Konfigurationsspeicher des Heizkessels | Der EEPROM-Speicher befindet sich auf dieser Hauptplatine. Wenn der Speicher ausfällt oder beschädigt wird, ist die Platine schuld. Überprüfe: Wenn der Fehler nach einem Neustart weiterhin besteht und alles gut angeschlossen ist, solltest du die Platine wechseln. |
| F.64 | Fehler in der Elektronik oder Kurzschluss in NTC-Sonden | Wenn die NTC-Sonden und ihre Verkabelung in Ordnung sind und kein Kurzschluss vorliegt, liegt das Problem in der Elektronik, die die Signale verarbeitet. Überprüfen Sie: Wenn die Sonden und Verbindungen korrekt sind, der Fehler jedoch nach dem Neustart weiterhin besteht, ist die Platine defekt. |
| F.65 | Die Elektronikplatine überhitzt sich. | Der Temperatursensor der Platine erkennt zu viel Wärme. Wenn es keine externe Wärmequelle oder schlechte Belüftung gibt, hat die Platine einen Defekt. Überprüfe: Wenn die Umgebung und die Belüftung normal sind, der Fehler jedoch weiterhin besteht, ist die Platine defekt. |
| F.61 | Die Elektronik steuert das Gasventil nicht richtig. | Die Elektronikplatine steuert das Gasventil. Wenn die Verkabelung und das Ventil in Ordnung sind, könnte das Problem die Platine sein. Überprüfen Sie: Wenn die Verkabelung und die Spulen des Ventils korrekt sind, aber der Fehler weiterhin besteht, könnte die Platine die Ursache sein (obwohl sie nicht die einzige mögliche Ursache ist). |
| F.62 | Das Gasventil benötigt lange, um sich zu schließen. | Die Platine steuert das Schließen des Ventils und das Signal des Elektroden. Wenn das Ventil und die Elektrode in Ordnung sind, könnte das Problem in der Steuerungselektronik liegen. Überprüfe: Wenn das Ventil und die Elektrode korrekt sind, der Fehler jedoch weiterhin besteht, könnte die Platine die Ursache sein (neben dem Ventil oder der Elektrode). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020034604
- Katalogreferenz
- 0020034604
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 9 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Netzspannung
- 230V
- Hilfsspannung
- 21V
- Montagegruppen-Code
- 712024/25/28, 712026/27/29/30/31
- Relais-/Transformatorcode
- E 30-305TC/48/S12
- Sicherung
- T3.15A
- Plakette Code (Rand, neben "Vaillant 2001")
- TL-AD/68
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VM 282/2-5 (PDF)Dokument © Vaillant, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 0020034604
Ist diese Platine mit dem Code TL-AD/68 eine Originalplatine von Vaillant für die VMW 282/2-5 R1?
Welches Sicherungselement hat die Platine der VU 282/2-5 R1?
Passt diese Platte für die Vaillant VUI 362-7?
Welche Spannungen verarbeitet der Regler dieser Platine in der VMW 242/2-5 R1?
Wann muss diese Platte in einem VMW 282/2-5 R1 ersetzt werden?
