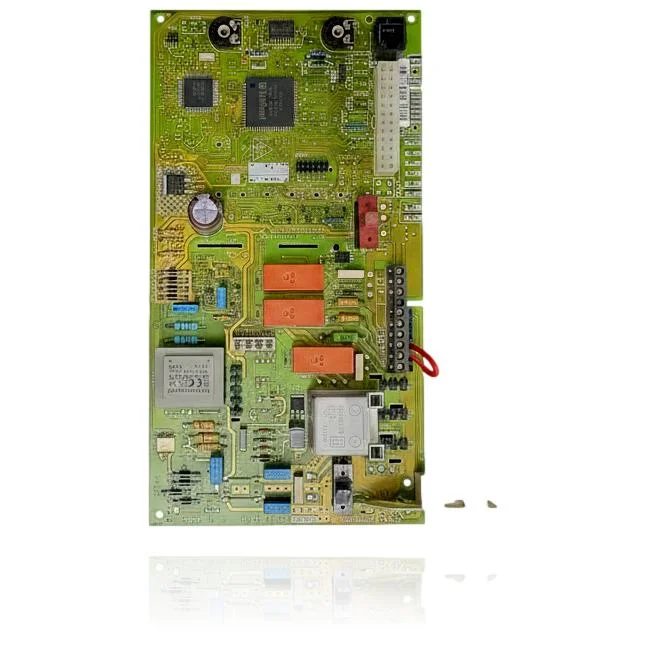

Hauptsteuerungselektronikplatine Vaillant VMW ES 24 282 3 5 Ref. 130859
Hauptsteuerplatine Vaillant VMW ES 24 282 3 5 Ref. 130859 regelt das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei Fehlern kann der Heizkessel möglicherweise nicht starten, sich blockieren oder sich erratisch verhalten, wobei Fehlercodes wie F.63, F.64 oder F.67 angezeigt werden. Dieses Teil ist kompatibel mit Heizkesseln der Turbomax Plus-Serie, wie den Modellen VMW ES 24 282/3-5 und VMW 24/282/3-5, unter anderem. Es wird empfohlen, es zu ersetzen, wenn diese Symptome auftreten oder bei Funktionsstörungen.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Vaillant compatibles mit la referencia 130859
Elektronische Platine mit der Referenz 130859. Vier bestätigte Kompatibilitäten: VMW ES 24 282/3-5 und VMW ES 282/3-5.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW ES 24 282/3-5 | Turbomax Plus | Kontrastiert |
| Vaillant VMW ES 282/3-5 | Turbomax Plus | Kontrastiert |
| Vaillant VMW 24/282/3-5 | Turbomax Plus | Kontrastiert |
| Vaillant VMW 282/3-5 | Turbomax Plus | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 130859 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 130859 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 130859 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel ist komplett tot, weder ein Licht noch das Display leuchtet.
Ursache: Die Platine verarbeitet die Netzversorgung nicht oder erhält sie nicht, und unterbricht die gesamte Steuerung.
Überprüfen Sie mit der vom Stromnetz getrennten Heizungsanlage die interne Sicherung der Platine, bevor Sie sie ausschließen.
- 02
Das Display zeigt einen Fehlercode an, der vorher nicht angezeigt wurde.
Ursache: Einige Komponenten der Platine, die diese spezifische Funktion steuert, sind ausgefallen.
Notiere den genauen Code und überprüfe im Handbuch, ob er einem externen Sensor, wie dem NTC-Sensor, entspricht, bevor du ihn auf die Platine eingibst.
- 03
Das Bedienfeld reagiert auf keine Eingaben.
Ursache: Die Platine verarbeitet die Signale der Tasten nicht oder der interne Kommunikationsbus funktioniert nicht.
Überprüfen Sie, ob die Stecker und das Flachkabel zum Panel richtig eingesteckt und frei von Oxidation sind.
- 04
Der Heizkessel schaltet sich von selbst ein oder macht seltsame Zyklen, ohne dass das Thermostat berührt wird.
Ursache: Die Steuerungselektronik hat an Stabilität verloren und gibt fehlerhafte Befehle.
Überprüfen Sie, ob keine Feuchtigkeit oder sichtbare Korrosion auf der Platte vorhanden ist, bevor Sie sie ersetzen.
- 05
Die konfigurierten Parameter setzen sich ohne ersichtlichen Grund zurück.
Ursache: Fehler im Speicher der Platine, der diese Einstellungen speichert.
Überprüfen Sie, ob das Problem mit einem kürzlichen Stromausfall übereinstimmt, der ebenfalls Parameter zurücksetzen kann, ohne dass die Platine beschädigt ist.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.63 | Fehler: EEPROM (Fehler in der Elektronik). | Beschädigung/ungültiges Auslesen des EEPROM-Speichers auf der PCB; Spannungen und Steckverbinder der Leiterplatte prüfen und, wenn das Problem nach einem Reset weiterbesteht, die PCB austauschen. |
| F.64 | Fehler in der Elektronik / NTC (Kurzschluss NTC oder defekte Elektronik). | NTC-Eingang oder Analogstufe der PCB kurzgeschlossen/beschädigt; NTC und Verkabelung prüfen, und wenn die Fühler in Ordnung sind, die PCB diagnostizieren/austauschen. |
| F.65 | Temperatur des elektronischen Systems zu hoch. | Übertemperatur an der PCB durch äußere Einwirkung oder internen Defekt festgestellt; Belüftung/Einbauort prüfen und, wenn der Fehler im kalten Zustand erneut auftritt, die Leiterplatte austauschen. |
| F.67 | Fehler Elektronik/Flamme: unplausibles Flammensignal (defekte Elektronik). | Der Flammenüberwachungskreis auf der PCB liefert ein ungültiges Signal; Elektrode/Masse ausschließen und, wenn die Ionisation in Ordnung ist, ist die PCB defekt. |
| F.70 | Ungültiger Gerätecode (DSN). | Display und/oder PCB wurden gleichzeitig ausgetauscht, ohne die DSN/Kodierung neu zu programmieren; DSN oder Kodierwiderstand auf der Leiterplatte prüfen und einstellen. |
| F.97 | Selbsttest der Hauptleiterplatte fehlgeschlagen (Main PCB self-test failed). | Die PCB besteht ihren internen Selbsttest wegen eines Bauteil-/Firmwarefehlers nicht; Neustart wiederholen und, wenn der Fehler weiterbesteht, die Steuerplatine austauschen. |
| mit | Keine Kommunikation zwischen dem Display und der PCB (Kommunikationsfehler). | Die Leitung und die Schnittstelle der PCB kommunizieren nicht mit dem Bedienfeld; Bus/Verkabelung und Steckverbinder prüfen, und wenn diese in Ordnung sind, ist die PCB (oder das Display) defekt. |
| F.61 | Fehler bei der Aktivierung/Ansteuerung der Gasarmatur. | Fehler des Ventiltreibers/der Ventilsteuerung auf der PCB oder Kommunikation PCB-Ventil; Kabelbaum und Ventilspulen prüfen, und wenn diese in Ordnung sind, ist die PCB beschädigt. |
| F.62 | Ausschaltverzögerung der Gasarmatur (switch-off delay). | Das Schließsignal von der PCB kommt zu spät/fehlerhaft oder der Treiber der Leiterplatte fällt aus; wenn das Ventil dicht ist, liegt die Ursache in der PCB (Signal/Leistungsstufe). |
| F.26 | Strom des Gasventils des Schrittmotors nicht plausibel. | Lese-/Steuerstufenfehler auf der PCB zum Schrittmotor des Ventils; wenn Anschlüsse und Ventil in Ordnung sind, liegt die Störung an der Leiterplatte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
