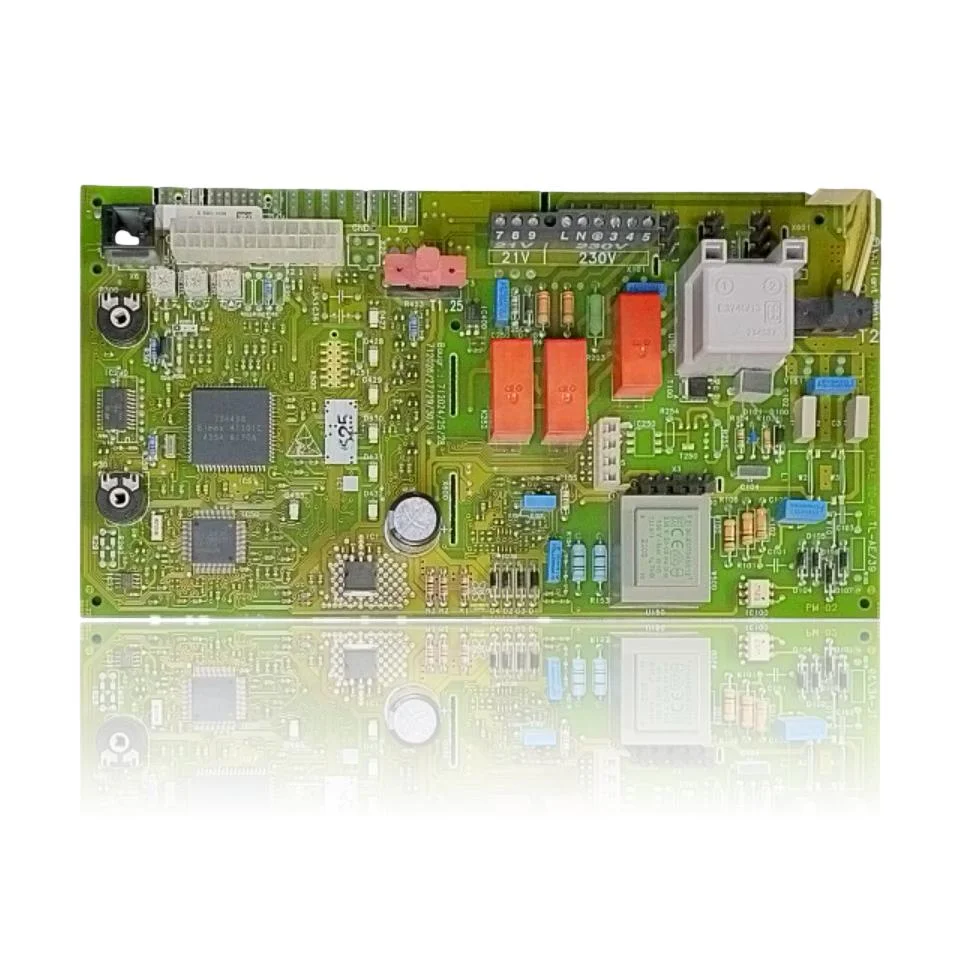

Elektronikplatine Vaillant VMW 282/2-5
Wenn Sie den Wasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektronikplatine Vaillant VMW 282/2-5 die Steuerung des Zündens, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen Ihres Heizkessels. Wenn dieses Bauteil ausfällt, werden Sie feststellen, dass der Heizkessel nicht startet, sich blockiert oder unregelmäßig funktioniert und Fehler wie F.61, F.62, F.63, F.64 oder F.65 anzeigen kann. Es ist kompatibel mit mehreren Modellen der VMW-Serie sowie mit anderen Modellen der VM- und VMI-Serie, unter anderem. Der Austausch erfordert die Bestätigung des Defekts durch eine technische Diagnose.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020034604
- Garantie
- 1 Jahr
Vaillant-Kessel, die mit der Referenz 0020034604 kompatibel sind
Elektronische Platine mit der Referenz 0020034604. 14 bestätigte Kompatibilitäten: VMW 240/2-3 und VMW 240/2-3 R1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 240/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R1 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242/2-3 R2 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 242-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 280/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VMW 282/2-5 | VMW (Kombigerät turboTEC/turboMAX, Wandkombigerät) | Kontrastiert |
| Vaillant VM 240/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 242/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 280/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 282/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VM 202/2-5 | VM (nur Heizung) | Kontrastiert |
| Vaillant VMI 280-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
| Vaillant VMI 282-7 | VMI (Kompakt Innenaufstellung) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020034604 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020034604 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020034604 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, das Display ist komplett ausgeschaltet und reagiert auf keinen Knopf.
Ursache: Die Platine verteilt die Stromversorgung nicht an ihre internen Schaltungen, sodass kein Bauteil startet.
Überprüfen Sie die Sicherung der Platine selbst und die Netzspannung an der Eingangsleiste, bevor Sie die Platine als defekt betrachten.
- 02
Auf dem Display erscheint ein Fehlercode, der sofort wieder erscheint, sobald der Kessel zurückgesetzt wird.
Ursache: Die Steuerungselektronik erkennt einen außerhalb des Bereichs liegenden Zustand und blockiert das Gerät wiederholt aus Sicherheitsgründen.
Notiere den genauen Code und überprüfe zuerst, ob er zu einem externen Sensor (NTC, Druckschalter, Sonde) gehört, bevor du die Platine wechselst.
- 03
Der Thermostat oder die Fernbedienung ändern nichts an der Heizung, als ob sie es nicht bemerken würden.
Ursache: Das Kommunikationsmodul der Platine überträgt das Signal nicht an das Steuergerät.
Überprüfen Sie die manuelle Funktion der Heizungsanlage, um auszuschließen, dass der Fehler im Kabel des Reglers liegt.
- 04
Der Kessel startet von selbst, stoppt von selbst oder führt Neustarts durch, ohne dass jemand ihn berührt.
Ursache: Ein Fehler in der Stromversorgung oder in den Komponenten der Platine verursacht Mikroausfälle, die das System zurücksetzen.
Überprüfen Sie, ob die Steckdose und das Netzwerkkabel keinen Wackelkontakt haben, bevor Sie die Platine austauschen.
- 05
Die Pumpe oder das Gasventil erhalten keinen Befehl, obwohl der Rest des Heizkessels zu funktionieren scheint.
Ursache: Das entsprechende Ausgangsrelais auf der Platine ist festgeklebt oder durchgebrannt und schaltet nicht um.
Überprüfen Sie mit einem Multimeter, ob Spannung zur Pumpe oder zum Ventil von der Platine ankommt, bevor Sie sie austauschen.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler: Störung im Konfigurationsspeicher der Heizkesselelektronik. | Das EEPROM befindet sich physisch auf dieser Hauptleiterplatte; wenn der Speicher beschädigt ist oder ausfällt, liegt die Ursache in der Platine selbst. Prüfen: Nach dem Reset bleibt der Code bestehen und bei korrekten Anschlüssen und Fühlern reproduziert sich die Störung; das bestätigt den Austausch der Platine. |
| F.64 | Elektronik-/NTC-Fehler: Störung der Elektronik oder Kurzschluss der NTC-Vorlauf-/Rücklauffühler. | Wenn ein Kurzschluss der NTC-Fühler ausgeschlossen ist (durch Prüfung der Fühler und der Verkabelung mit dem Multimeter), deutet die Störung der Elektronik selbst, die diese Signale verarbeitet, auf diese Hauptplatine hin. Prüfen: NTC und Anschlüsse korrekt, aber der Code bleibt nach dem Reset bestehen = defekte Platine. |
| F.65 | Temperaturfehler der Elektronik: Die Leiterplatte überhitzt. | Der Temperaturfühler der Elektronik selbst erkennt übermäßige Wärme auf der Platine; wenn eine externe Wärmequelle oder mangelnde Belüftung ausgeschlossen ist, liegt die Ursache in einem Defekt der Platine. Prüfen: Umgebung/Belüftung normal, aber der Code wiederholt sich = defekte Platine. |
| F.61 | Fehler in der Regelung/Ansteuerung des Gasventils: Die Elektronik kann das Gasventil nicht steuern. | Die Leiterplatte ist es, die das Gasventil ansteuert; sind Masseverkabelung, Kurzschluss und das Ventil selbst mit dem Multimeter ausgeschlossen, ist die verbleibende dokumentierte Ursache die Platine. Prüfen: Verkabelung und Ventilspulen korrekt, aber der Code bleibt bestehen = defekte Platine (die Platine ist eine der Ursachen, nicht die einzige). |
| F.62 | Gasventilfehler durch verzögertes Abschalten: Es wird ein verzögertes Abschalten des Gasventils erkannt. | Die Leiterplatte steuert das Schließen/die Zeitsteuerung des Ventils und das Signal der Elektrode; sind Ventil und Ionisationselektrode ausgeschlossen, deutet der Defekt der Steuerelektronik auf diese Platine hin. Prüfen: Ventil und Elektrode korrekt, aber der Code wiederholt sich = Platine (Ursache gemeinsam mit Ventil/Elektrode). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020034604
- Katalogreferenz
- 0020034604
- SKU intern Uniclima
- PEVTVMW28223
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Montagegruppen-Nummern (Baugruppe)
- 712024/25/28, 712026/27/29/30/31
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VM 282/2-5 (PDF) Dokument © Vaillant, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 0020034604
Ist die elektronische Platine Vaillant PEVTVMW28223 mit der VMW 282/2-5 kompatibel?
Ist die Platine für die Baureihe VM 240/2-5 gültig?
Kann ich diese Platine in einer VMI 282-7 verwenden?
Welche Fehlercodes kann dieses Modul beheben?
Wie viele Modelle sind mit der Elektronikplatine Vaillant PEVTVMW28223 kompatibel?
