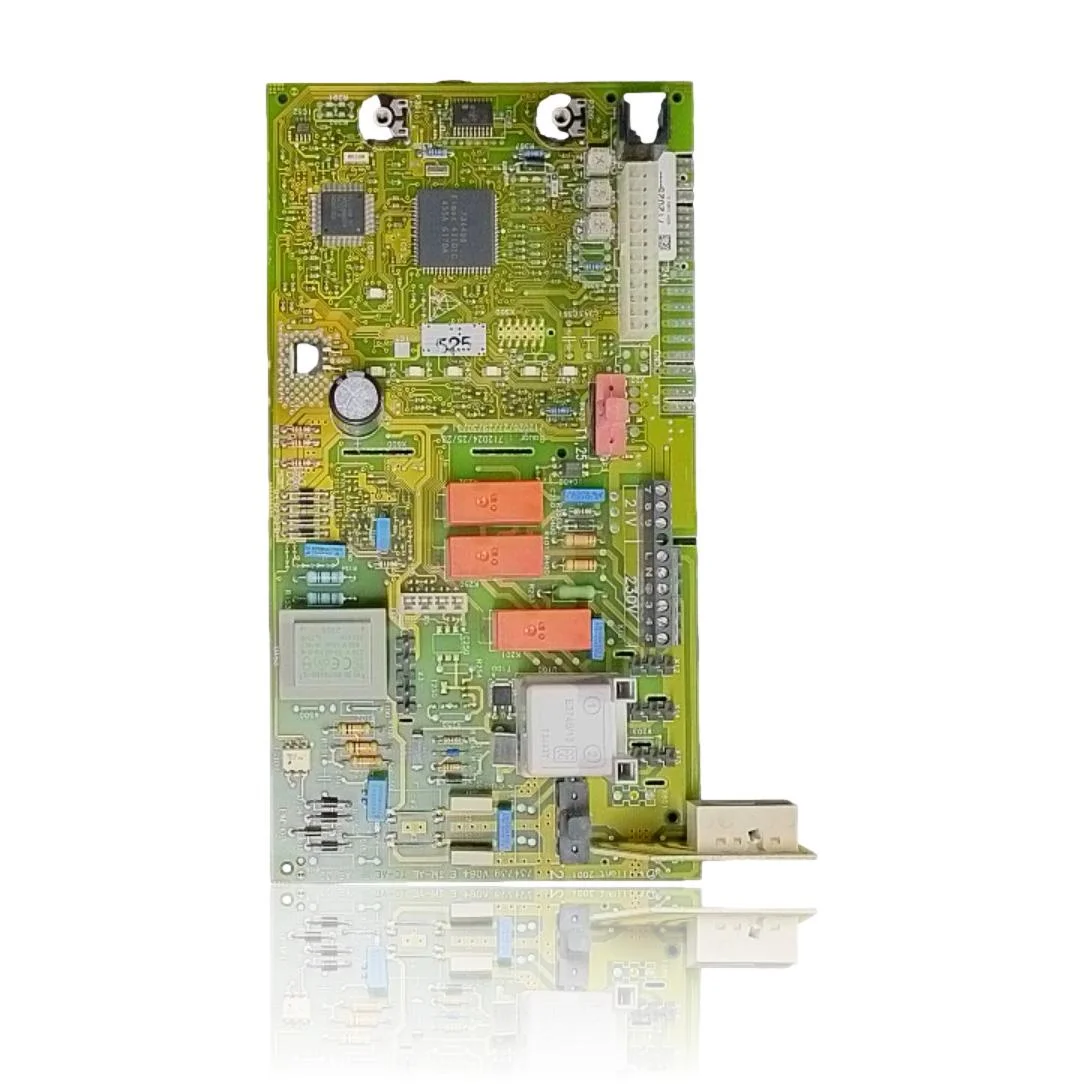

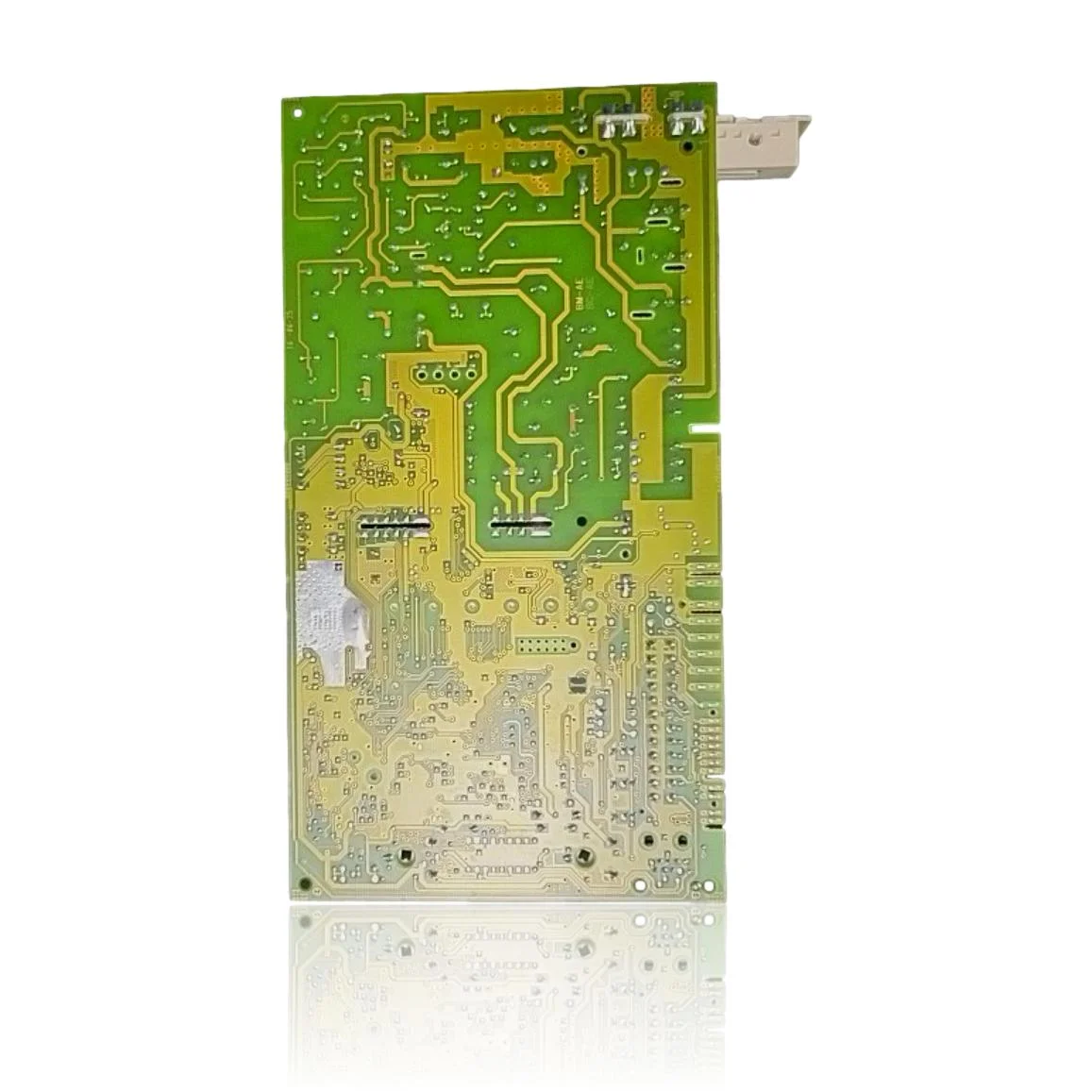

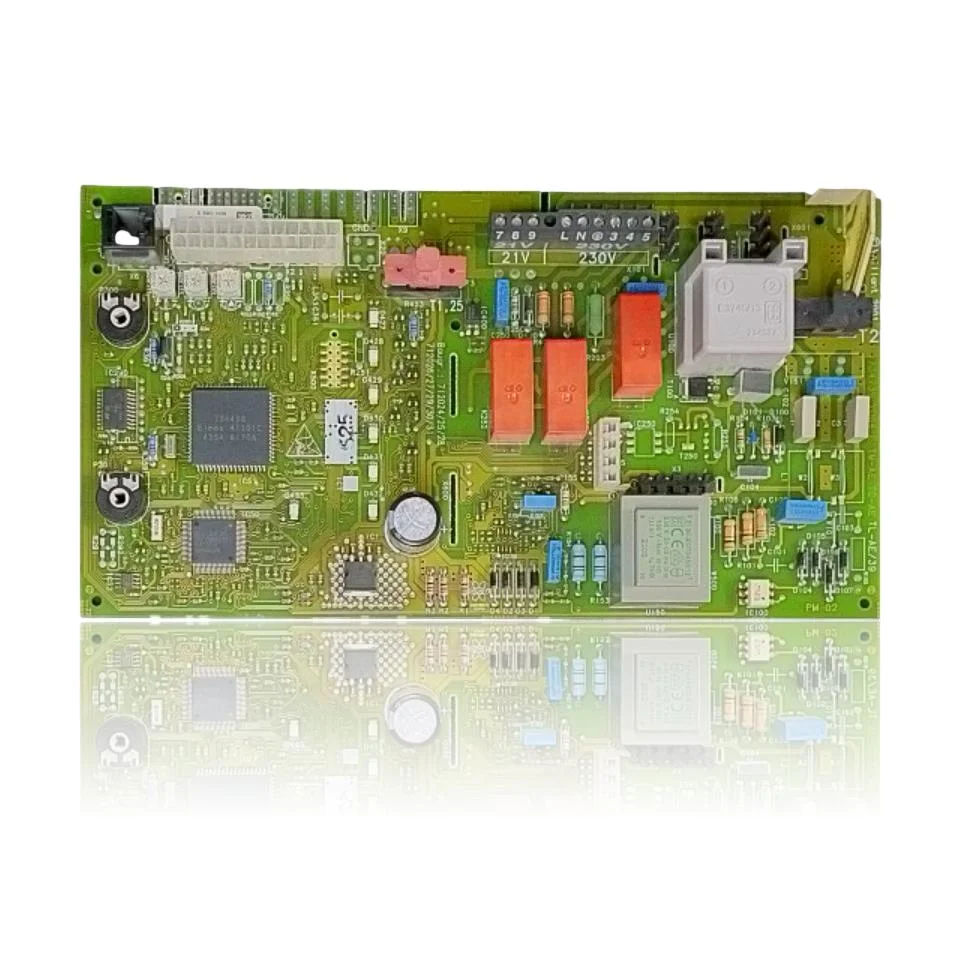

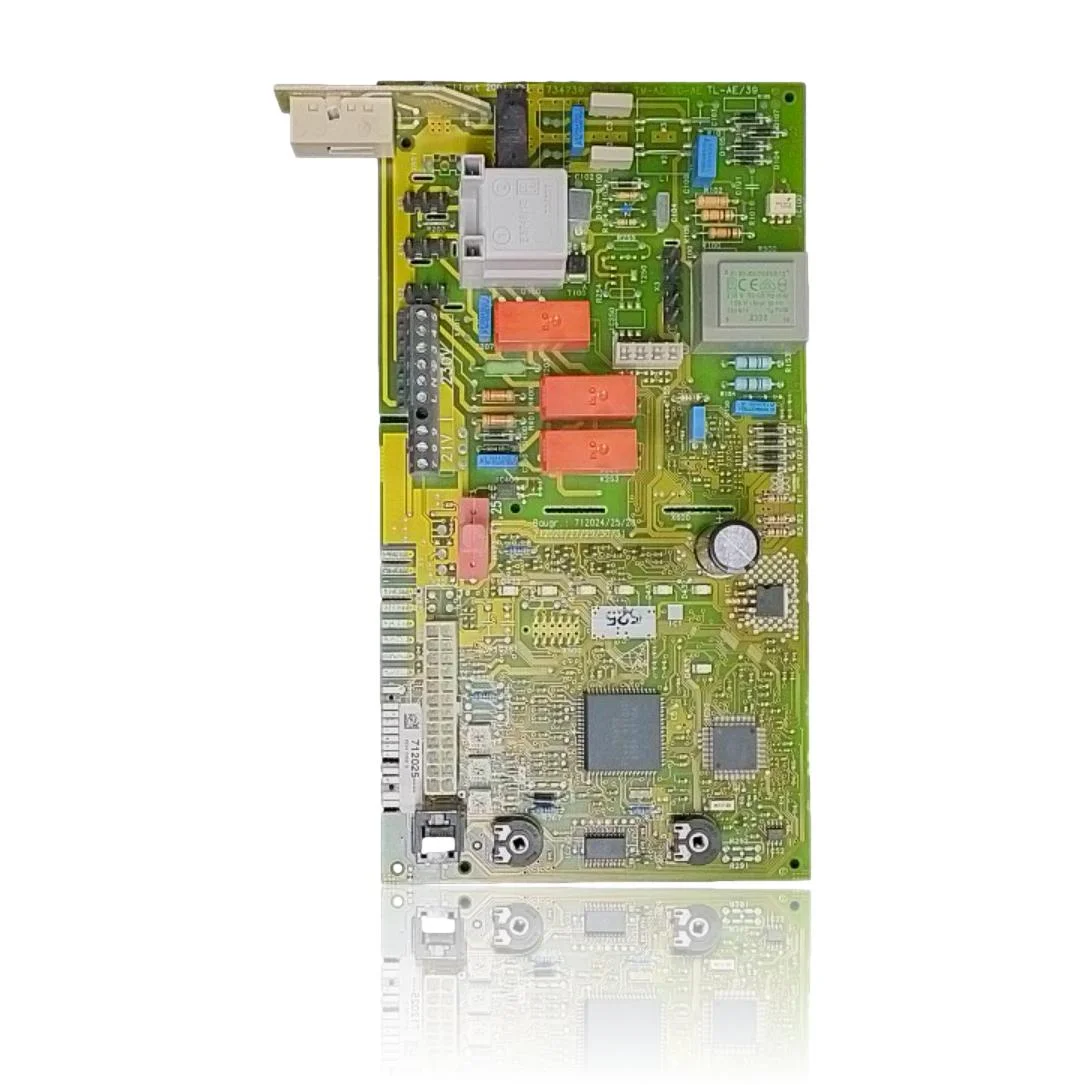

Placa Electrónica Vaillant VMW 282/2-5
Cuando abres el grifo o enciendes la calefacción, la Placa Electrónica Vaillant VMW 282/2-5 se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de tu caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o presenta un funcionamiento errático, pudiendo mostrar errores como F.61, F.62, F.63, F.64 o F.65. Es compatible con varios modelos de la gama VMW, así como con otros de la gama VM y VMI, entre otros. Sustitúyela cuando experimentes estos síntomas para restablecer el funcionamiento adecuado.
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia 0020034604
Placa electrónica con referencia 0020034604. 14 compatibilidades contrastadas: VMW 240/2-3 y VMW 240/2-3 R1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 240/2-3 R1 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242/2-3 R1 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242/2-3 R2 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 280/2-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 282/2-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VM 240/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 242/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 280/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 282/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 202/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VMI 280-7 | VMI (compacta interior) | Contrastada |
| Vaillant VMI 282-7 | VMI (compacta interior) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020034604 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020034604; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020034604
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, la pantalla está completamente apagada y no reacciona a ningún botón.
Causa: La placa no reparte la alimentación a sus circuitos internos, así que ningún componente llega a arrancar.
Mira el fusible de la propia placa y la tensión de red en la regleta de entrada antes de dar la placa por averiada.
- 02
En el display aparece un código de fallo que vuelve a salir nada más rearmar la caldera.
Causa: La electrónica de control detecta una condición fuera de rango y bloquea el equipo por seguridad de forma repetida.
Anota el código exacto y comprueba primero si corresponde a un sensor externo (NTC, presostato, sonda) antes de cambiar la placa.
- 03
El termostato o el mando a distancia no cambian nada en la caldera, como si no se enteraran.
Causa: El módulo de comunicación de la placa no está transmitiendo la señal al periférico de control.
Prueba el funcionamiento manual en la propia caldera para descartar que el fallo esté en el cableado del mando.
- 04
La caldera se pone en marcha sola, se para sola o hace reinicios sin que nadie la toque.
Causa: Un fallo en la alimentación o en los componentes de la placa provoca microcortes que resetean el sistema.
Revisa que la toma de corriente y el cable de red no tengan un falso contacto antes de sustituir la placa.
- 05
La bomba o la válvula de gas no reciben orden aunque el resto de la caldera parece funcionar.
Causa: El relé de salida correspondiente en la placa está pegado o quemado y no conmuta.
Verifica con un polímetro si llega tensión a la bomba o a la válvula desde la placa antes de cambiarla.
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Error de EEPROM: fallo en la memoria de configuración de la electrónica de la caldera. | La EEPROM reside físicamente en esta placa electrónica principal; si la memoria se corrompe o falla, la causa es la propia placa. Verificar: tras reset el código persiste y, con conexiones y sensores correctos, el fallo se reproduce; confirma sustitución de la placa. |
| F.64 | Error de electrónica / NTC: avería en la electrónica o cortocircuito en las sondas NTC de ida/retorno. | Cuando se descarta cortocircuito en las NTC (comprobando sondas y cableado con polímetro), el fallo de la propia electrónica que procesa esas señales apunta a esta placa principal. Verificar: NTC y conexiones correctas pero el código persiste tras reset = placa defectuosa. |
| F.65 | Error de temperatura de la electrónica: la placa electrónica se sobrecalienta. | El sensor de temperatura de la propia electrónica detecta exceso de calor en la placa; si se descarta una fuente de calor externa o falta de ventilación, el origen es un defecto de la placa. Verificar: ambiente/ventilación normales pero el código se repite = placa averiada. |
| F.61 | Error en la regulación/activación de la válvula de gas: la electrónica no consigue gobernar la válvula de gas. | La placa electrónica es la que pilota la válvula de gas; descartados cableado a masa, cortocircuito y la propia válvula con polímetro, la causa documentada restante es la placa. Verificar: cableado y bobinas de la válvula correctos pero el código persiste = placa defectuosa (la placa es una de las causas, no la única). |
| F.62 | Error de válvula de gas por retraso en el apagado: se detecta desconexión retardada de la válvula de gas. | La placa electrónica gestiona el cierre/temporización de la válvula y la señal del electrodo; descartados válvula y electrodo de detección, el defecto de la electrónica de control apunta a esta placa. Verificar: válvula y electrodo correctos pero el código se repite = placa (causa concurrente con válvula/electrodo). |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020034604
- Referencia de catálogo
- 0020034604
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Números de grupo de montaje (Baugruppe)
- 712024/25/28, 712026/27/29/30/31
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VM 282/2-5 (PDF)Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020034604
¿Esta placa electrónica Vaillant PEVTVMW28223 es compatible con la VMW 282/2-5?
¿La placa es válida para la gama VM 240/2-5?
¿Puedo usar esta placa en una VMI 282-7?
¿Qué códigos de error puede solucionar esta placa?
¿Cuántos modelos son compatibles con la placa electrónica Vaillant PEVTVMW28223?
